模具冷却水路怎么布？运水距离与冷却效率的关系

模具冷却水路在图纸上最没存在感，几根线加几个直径标注，半小时画完。可同一副模，运水多绕二十公分，周期就慢两三秒，一年下来少做几十万发次。我的看法很直接：冷却不是注塑的收尾环节，是整副模具里最该先画的部分。

去年在台州看一副PP周转箱模，客户嫌周期42秒太慢。模具厂没动结构，把主水路从φ8改成φ10，进出水温差从6℃压到3℃以内，周期落到37秒上下。就动了运水这一件事。冷却时间在注塑周期里普遍占一半以上，行业里常说五到七成，这部分省下的每一秒都是净赚的。

运水距离到底指哪两段距离？

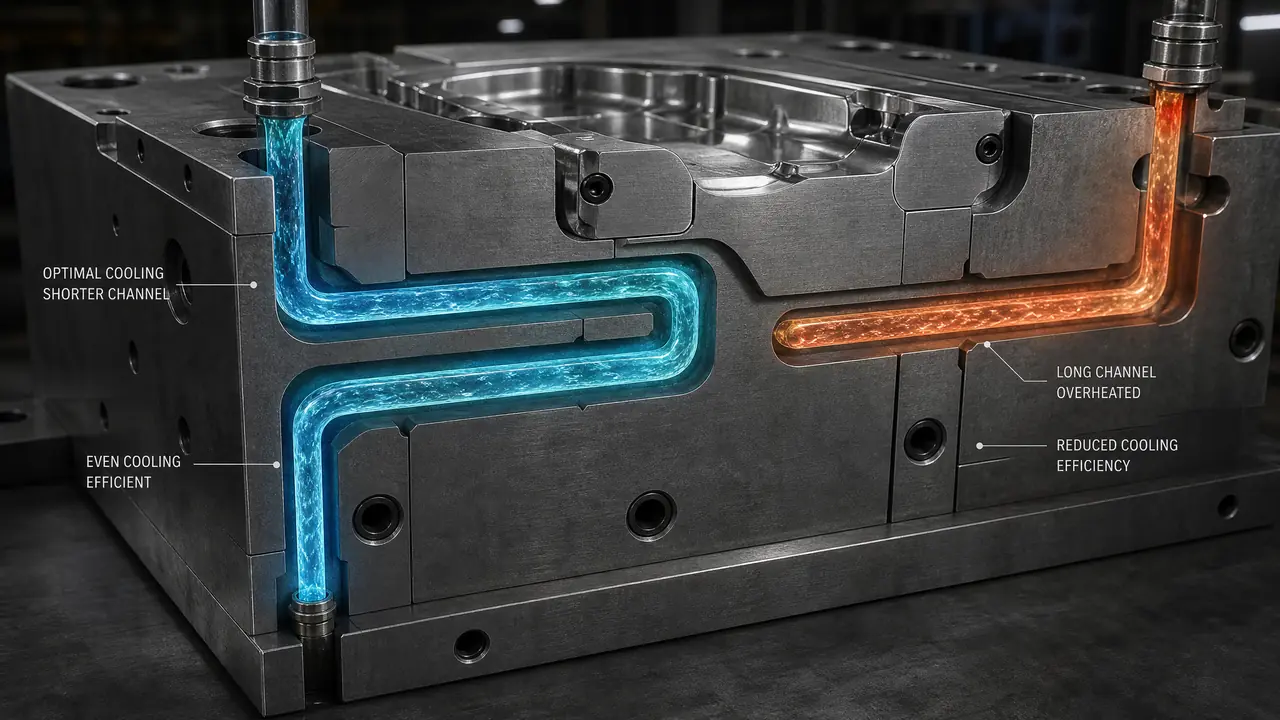

运水距离一指水路到型腔表面的垂直距离，二指单条回路的总长度，前者管传热快慢，后者管水温升幅。很多人只盯着第二个数，其实第一个更要命。热量从塑料传到钢，再从钢传到水，型壁和水路之间隔着的那层钢材就是热阻。距离从10毫米拉到25毫米，同样一秒里带走的热量明显变少，产品在模内多待的时间比你想的长。

回路长度是另一笔账。水在管子里走，一路吸热，走到后半段已经是温水在给塑料降温，效率打折。所以单条回路的进出口温差要压在3℃以内，超了就说明回路太长或者流量不够，得拆成两路并联。冷却系统在注塑模里和浇注、顶出、抽芯并称四大系统，之前写过一篇塑料注塑模具四大系统拆解，这里只抠运水这一块往深里说。

直径也有讲究。常用φ8到φ12，图省事全画φ8是大忌——流量上不去，雷诺数压不到湍流区，水在管子里分层走，贴壁那层的换热差一大截。行业里普遍的做法是按流量反算，算不动就取大一号，泵的余量留着总比不够强。

到型壁多远、间隔多宽才有数

水路到型壁取直径的1.5到2.5倍，常见做在10到20毫米；水路间距取直径的3到5倍，这两条守住，模温就匀。不是死数，是经验区间，跟产品壁厚和钢料强度挂钩。

靠太近有代价。型壁剩下的钢料薄，合模受压容易变形，水路接头那儿还容易渗漏生锈。我们车间一副旧模运水离型面只有六毫米，用了两年接头锈死，最后只能拿除锈剂泡。离太远更糟，热传导慢半拍，怎么加大流量都白搭。

间距的道理类似。水路排得太稀，两条水路中间那段钢就是热点，产品对应位置会出现一条收缩大的暗带，薄壁件直接看得见。做精密件的厂子对模温均匀性抠得细，之前拆过精密注塑模具怎么把公差压到0.01mm，里头模温就是关键变量之一。普通件也别大意，间距老老实实按三到五倍直径走，比事后补模温机省事。

还有一条老被忽略：水路得跟着产品形状走，不是跟着模板走。矩形件四角最容易积热，水路在角上要贴紧一点；产品壁厚不匀的地方，厚壁侧运水加密，薄壁侧放宽。图纸阶段多绕这几步，试模时的模温分布就好看很多，整套思路在注塑模具设计的标准化流程里也提过。

深腔和细长型芯，运水够不到怎么办

够不到的地方别硬绕，深腔用隔水片或螺旋运水，细长型芯压铍铜棒把热导出来，比硬加一路水便宜也靠谱。水路不是万能的，够不着就是够不着。

隔水片说白了就是在水路里插一根细管，水从管子顶上翻下来，把型芯最深那一段也洗到。深腔箱子模基本都得用。翻过一次车：隔水片底下的O型密封圈装偏了，试模第一个小时模脚就积水，拆开重装加生料带才堵住。从那以后我验运水第一步就是先看接头。

更细的型芯连隔水片都塞不进，就换思路。铍铜的导热能力大概是普通模具钢的好几倍，行业里常讲五倍上下，把一根铍铜棒压进型芯，尾部埋进水路，热自己就顺着导出去了。一副迷你风扇叶模的细型芯就这么救回来的，顶出温度降下来之后，那一片的缩痕肉眼可见地浅了。

上机之后，怎么判断水路布得行不行

量三个数：进出水温差3℃以内，模面各点温差不超5℃，产品顶出时不粘不翘。三个数都过，水路就算合格。红外测温枪加一支温度计就够了。

具体做法土得很。试模稳定后拿红外枪点模面，角上、中间、浇口附近各打一下，读数差超过5℃就说明哪片热了。两根水管用手背各摸一下，出水明显比进水烫，温差就在3℃往上，回路该分就分。别嫌这法子糙，比等仪器快多了。

模温机的设定值也得跟上。PP薄壁件常用常温到40℃的运水，ABS大概50到80℃，PC这类要80℃往上。设定完了别再靠手感乱调，盯三天量产的收缩和翘曲数据，微调一次就锁死。模温飘来飘去，尺寸跟着飘，质检第一个找上门。

试模别只看第一模。水路好不好，要打到第二十模以后看，模温平衡之前的数据都做不得数。老实讲，不少厂为了赶交期T1就出报告，模温还没爬到位，尺寸看着挺好，量产三天全走样。这个坑我见过不止一次。

回到开头那副周转箱模，图纸上半小时画完的水路，改对了就压下五秒周期。图纸阶段多花半天核运水距离和间距，比试模后改模便宜太多——动一次运水轻则三天，重则补料烧焊。下一副模开钢之前，先把水路到型壁的距离和间距这两条核一遍，再看深腔要不要隔水片，顺序别反。

常见问题

运水离型腔是不是越近越好？

不是。太近型壁钢料薄，合模受压容易变形，接头也容易渗漏生锈。一般按直径的1.5到2.5倍走，薄壁小件可以适当贴一点，但要先确认钢料强度撑得住。

水路堵了会有什么信号？

最明显的是出水变凉或者流量变小、同腔产品一边翘一边正常、周期悄悄变长。先拆快接对冲水，锈垢重的用除垢剂循环泡一晚，别拿铁丝硬捅，隔水片捅弯了更麻烦。

水路串联还是并联好？

短回路串联省快接和接头，问题不大。回路一长，水温一路上扬，后半段基本在用温水降温，尽量并联分流。拿不准就量进出口温差，超过3℃就拆。
