折弯模具怎么选怎么用？上模下模类型、槽宽口诀与折弯顺序一篇吃透

带过一个学徒，学折弯三个月，每天就是重复动作：送料、踩脚踏、拉出来。有天他问我：师傅，这上模下模到底有几种？为什么换了根上模，原来折90度的件就变成86度了？我一时没答利索。说实话，很多折了十年弯的老师傅，模具知识也是半桶水——会用，说不清原理。

折弯模具看着简单，一根刀一块槽，没什么高科技。但你要是把上模类型、下模槽宽、折弯顺序、回弹补偿这几件事拆开看，里面全是经验密度极高的干货。同样一台100吨的折弯机，模具用得糙的厂，报废率能到百分之五；用得讲究的，千分之五都不到。差距就在这些细节里。

这篇我把折弯模具的体系一次讲全：上模下模的分类、槽宽怎么选、折弯顺序怎么排、回弹怎么补。都是车间里摸出来的东西，不搬参数表。关于折弯机模具的钢材牌号和热处理那部分，我在模具钢种类与牌号对比里有专门展开，这里不重复占篇幅。

折弯模具就是"一刀一槽"，上模下模各管各的

上模是刀，管成型角度；下模是槽，管托料和内R。上模角度必须比目标角度小（常见88度、30度尖刀），下模V槽宽度决定折弯力和内R大小。两者凑一套，才叫完整的折弯模具。

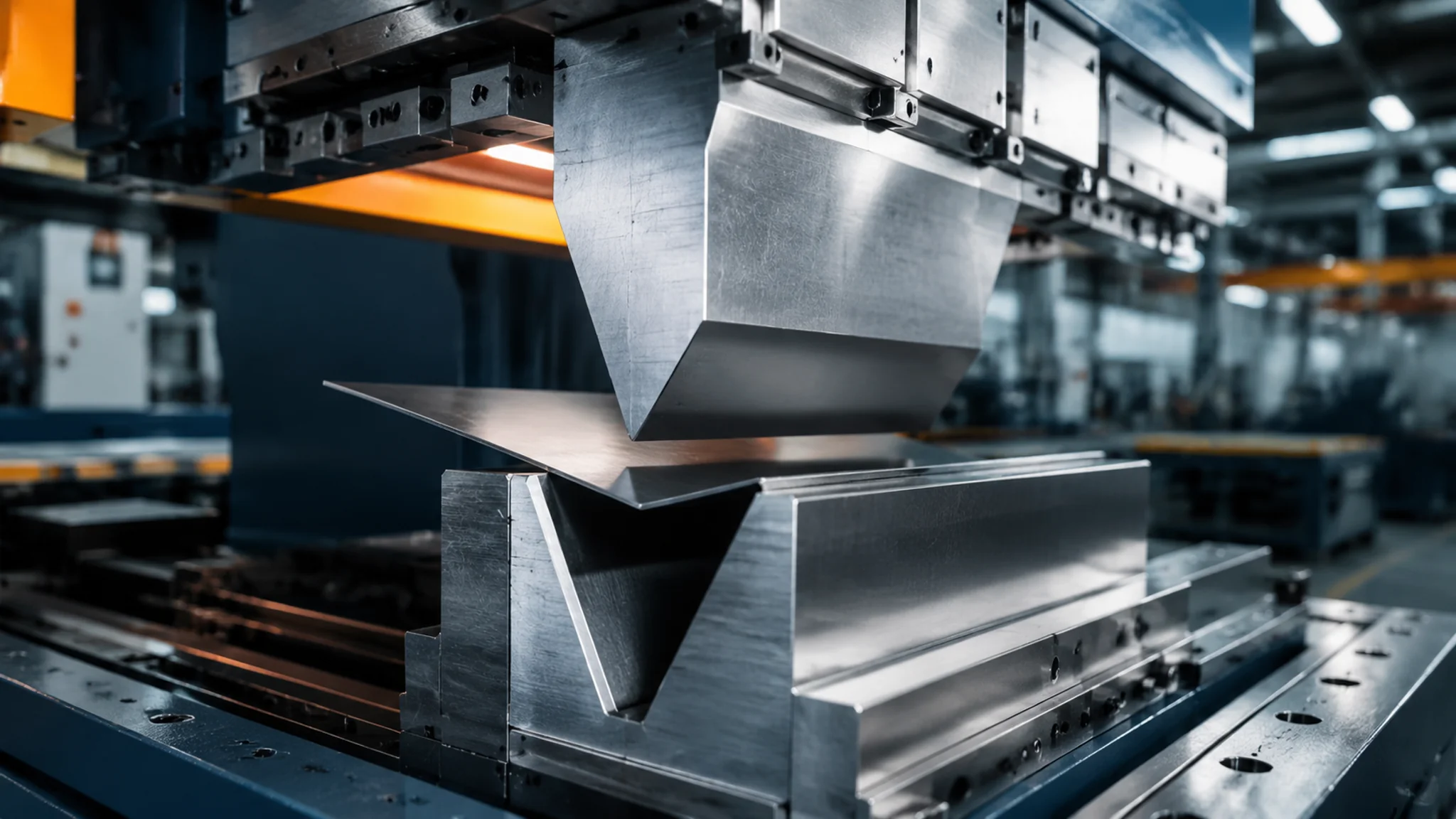

先把概念掰清楚。上模装在折弯机滑块上，跟着往下走，刀尖压进板料；下模固定在工作台上，板料架在V槽两个肩上。刀压下去，板料被迫滑进槽里弯出角度——就这么个过程，看着粗暴，其实是精密配合。刀尖圆角决定工件内R，V槽宽度决定折弯力大小，上模角度决定你能不能压到目标角度。哪个环节不匹配，出来的件就是废品。

上模按角度分，常用的是88度和30度。88度刀是万金油，配标准V槽做自由折弯，90度件随便折。30度尖刀是干什么的？折锐角和压死边用的——先折个大概，再用尖刀压到30度以内。按形状分就更多了：直刀、弯刀（鹅颈刀）、勺形刀、压平刀。弯刀是为了躲干涉——Z形件第二刀的时候，直刀会撞上已经折好的第一折，弯刀的"脖子"刚好让开那块立起来的料。我们车间用得最多的是直刀加两把不同高度的弯刀，百分之八十的件够对付。

下模的花样在槽。单槽模一槽到底，结实，适合厚板重载；多段模一根上开好几个不同宽度的槽，换槽不用换模，省事但刚性略差；还有双V下模——上下两面各开不同槽，翻个面就是另一种槽宽，等于一根顶两根。我个人偏爱双V的，一副抵两副钱，车间也不用堆一墙的模子。折弯机的整体结构和这套模具怎么装上去配合，我在折弯机模具是什么那篇里写过入门版，这里直接进阶。

槽宽怎么选？"板厚乘八"这句口诀够你用十年

日常折碳钢板，槽宽=板厚×8，这是行业通用口诀；薄板（1mm以下）按×10甚至更大，槽太窄会压痕拉伤；厚板（6mm以上）可以收到×6-7，但折弯力会猛涨。折不锈钢槽宽放大一档，×10起步。记住下限：槽宽小于板厚×6，折弯力超标，机器和模具都在受罪。

为什么是8倍？这是折弯力和内R的平衡点。V槽越窄，板料弯得越急，内R越小，需要的吨位越高；V槽越宽，内R越大，吨位省了，但折出来的弯不挺括，小件还放不进槽。8倍槽宽时，2mm板用16mm槽，内R大概0.8-1倍板厚，折弯力大概每米22吨——绝大多数件的颜值和强度都在线。这句口诀不是我发明的，是全行业的共识，美国折弯模具厂商的技术资料和瑞士人手册里写的也是这个量级。国内做折弯机的骨干企业，像扬州扬力集团这类装备厂商的选型手册，给的推荐值同样以8倍为基准上下浮动。

给你一张我贴在车间的速查表，用了很多年：1mm板用8mm槽，1.5mm用12mm（凑标准槽），2mm用16mm，3mm用24mm，4mm用32mm，6mm用48mm。折弯力别超机器吨位的80%，留点余量机器活得久。薄料有个坑必须说：0.8mm以下的板，8倍槽宽折出来压痕特别明显，V肩在板面上压出两道印子，喷粉件直接判废。这种就得换10-12倍槽，牺牲一点角度精度换表面。去年我们做过一批0.6mm的镀锌装饰件，就栽在这两道压痕上，返工两百多件才悟出来。

折不锈钢为什么槽要放大？不锈钢强度高，同样的槽宽折弯力比碳钢高30-50%，3mm的304用24mm槽，吨位表直接标红。换32mm槽，力降下来，压痕也浅。代价是内R大一点，装配时插不进缝隙的件要提前评估。这个取舍没有标准答案，看你的件更怕压痕还是更怕尺寸。

折弯顺序：先两边后中间，先短边后长边

多刀工件的折弯顺序口诀是"先两边后中间、先短边后长边"。核心逻辑就一条：每一刀折完后，下一刀不能被折好的立边挡住，也不能让模具压到已经成型的面。顺序排错，轻则撞模返工，重则压伤报废。

讲个真实翻车。一个匣体件，四边折弯，图纸标了折弯顺序号，徒弟没看图，随手从中间那刀开始折。折到第三刀，已经立起来的两个边直接顶在下模上，刀压不下去，硬压的下场是工件被顶出一个鼓包。一件料两百多块，报废。这种错犯一次就长记性：折弯顺序不是玄学，是几何题——后面每一刀，工件都得能平放进上下模之间。

怎么排？拿纸盒子举例：先折两头的短边（小折弯），再折两边的长边（大折弯），最后如果有压死边或卷边，放最后。为什么短边先折？短边折完立起来的"墙"矮，不影响后面大边送料；反过来先折长边，两堵高墙立着，短边那刀的送料手都伸不进去。经验派的说法更直接：从小折到大，从内到外。遇到带Z形折弯的件，Z折那刀尽量往前排，因为Z折后的件最难在模具里翻面。工具上配合的弯刀（鹅颈上模）前面提过，就是给这种场合救场的。

复杂件我有个笨但有效的办法：拿铁丝按图纸弯一遍。铁丝弯得动，钢板就折得动；铁丝在哪一步卡住，钢板就在哪一步撞模。五分钟的事，省下的可能是一整批料的报废。别嫌土，管用比什么都强。

回弹是折弯的头号敌人，补偿靠"过折"

板料折弯后会回弹，角度往回弹开，碳钢弹1-3度，不锈钢弹3-6度，铝能弹得更多。补偿办法就两个字：过折——目标90度就往87度、88度压，让回弹把它弹回90度。补偿量没有万能公式，同一种料不同批次都能差半度，试折加微调是唯一正解。

回弹的原理一句话讲完：板料在V槽里被压弯，外层受拉内层受压，卸力之后材料自己要"弹回"一部分，角度就变大了。材料强度越高弹得越多——这就是为什么不锈钢的回弹比低碳钢猛一倍以上。同一张不锈钢板，轧制方向还影响回弹：弯曲线垂直于轧制方向比平行方向多弹0.5-1度。别笑，这半度在拼焊件上就是看得见的缝隙。

补偿的路子有三条。第一条，过折，最常用：90度件压到87-88度，弹回来正好。第二条，压底折弯（也叫压印折弯）：上模把板料死死压进V槽底部，刀尖和槽底把板料挤出一个局部塑性变形，回弹几乎为零，角度能控制在±0.5度内。代价是折弯力是自由折弯的三到五倍，压痕也更深，薄板和外观件慎用。第三条，下模V槽底加个圆弧让板料"躺"上去，靠三点接触控角，这是精密折弯的路子，模具贵，一般厂用不上。

我们车间的实操流程：新料新批次，先拿两块废料试折，量角度，算差值，改系统里的角度补偿，再试，直到连续三件都在±0.5度内才上正式料。折碳钢这么多年，Q235折90度我默认压88度，十有八九一次成；304不锈钢默认压85度起步，边折边调。这组数字你可以直接抄去当起点，但别当圣旨——你的机器刚性、模具新旧都掺在里面。回弹和模具间隙的设计原理在冲压领域是通用的，想往深里钻的看冷冲压模具实战笔记里讲回弹那一节，折弯机其实就是最简单的弯曲模。

自由折弯还是压底折弯？看你要精度还是要产量

自由折弯（air bending）板料不触槽底，吨位小、模具通用，角度靠行程控制，精度±1度左右；压底折弯（bottoming）板料压到槽底，精度±0.5度以内但吨位暴增、压痕重。我的偏向：打样和小批量用自由折弯，大批量高精度件才上压底，别动不动就压死。

这两种模式新手最容易混。自由折弯时板料悬在V槽里，只跟刀尖和两个槽肩接触，折到多少度全看滑块下到多深——所以它又叫"行程折弯"。好处明显：一副88度刀配一套槽，0-165度的角度随便折，全靠数控系统算行程。坏处也明显：行程差0.1mm角度就变一点，板厚波动直接变成角度波动，同一个件用头尾料厚的卷料折出来角度都能差一度多。

压底折弯是把板料彻底压进槽底，刀尖和V槽把板料的弯曲区域"挤"定型。角度稳，一批几千件一个模子刻出来的。但吨位是自由折弯的好几倍，2mm板压底，同样的槽，吨位表数字看得人心慌；槽肩压痕深，外观件受不了；模具磨损也快。我的经验：配电柜骨架这种装配件，自由折弯足够；出口的外观面板、要拼缝的型材件，上压底，或者干脆分两步——先自由折到92度，再轻压一次到90度，吨位和压痕都可控。最后这道"轻压定型"，是我跟一个台湾老师傅学的，比教科书实用。

折弯模具用完怎么养？三件事别偷懒

折弯模具的保养就三件事：用完擦净涂防锈油、刀尖磕碰及时油石修、上下模成套存放不乱堆。一副保养得当的折弯模具用八年十年很正常，乱扔的话两年就见铁锈和崩口。别指望"用坏再买"，模具状态直接写在工件质量里。

见过太多车间的模具架：上模下模混着堆，刀尖朝下杵在铁架上，槽里塞满铁屑。那种地方的折弯件，你拿去量，角度忽大忽小。模具的管理其实简单：木架或者带槽的胶条架，上模刀尖朝上或者悬空，一根一格；下模立放，槽口别磕。南方梅雨季，一个月不涂油，光亮的刀面就起锈斑，锈斑折弯时就是拉伤板面的元凶。

日常点检看三处：刀尖有没有崩口或压塌（0.2mm以上的缺口就必须修磨，否则工件上全是拉痕）；V槽肩有没有压出圆角（塌肩后槽宽实际变大，角度压不准）；模柄定位面有没有磨伤（装模歪一分，折出来的弯就斜一分）。修磨别贪多，上模修磨一次刀高变矮，数控系统的模具数据要跟着改，不改的话行程全错。模具配件这一块的通用管理思路，可以翻翻模具标准件选型指南，道理相通。模具怎么存放维护才能长寿，更系统的内容我写在模具寿命延长实战手册里了。

常见问题

折弯模具的槽宽选择口诀到底是什么？

就是"槽宽等于板厚乘八"。2mm板配16mm槽，3mm板配24mm槽，以此类推。薄板（1mm以下）放宽到10倍以上防压痕，折不锈钢整体放大一档。口诀是起点不是铁律，最终看两样东西：折弯力不超机器80%，工件表面没压痕。这两个条件都满足，槽宽就算选对了。

折弯顺序怎么确定才不会撞模？

记口诀："先两边后中间、先短边后长边"。拿不准的时候用铁丝先弯一遍，铁丝能弯钢板就能折。原则就一条：每一刀折完，工件还得能平平地放进上下模之间。碰上Z形件，Z折往前排，必要时换弯刀（鹅颈上模）躲干涉。撞一次模的损失，够你买十卷铁丝了。

折弯回弹怎么补偿最靠谱？

过折。碳钢折90度压到88度左右，不锈钢压到85度起步，让回弹自己弹回目标角度。没有万能数值，新料先试折两件量一下，把补偿值敲进数控系统再干正式活。精度要求特别高的件，先自由折到92度再轻压一次定型，比一步压死的效果好，吨位还省。

上模88度和30度的刀分别什么时候用？

88度刀管日常：配标准V槽做自由折弯，90度左右的件全是它。30度尖刀管两件事：折锐角（45度、60度的件），还有压死边——先把板折到超过90度，再换平模或尖刀把边压平贴死。一句话：88度是主力，30度是特种兵，配齐这两根，八成工件不用愁。

一套折弯模具大概多少钱？该买几套？

国产42CrMo的88度标准上模，一米多长，三百到八百块一根；下模价格相仿，双V的贵三成。进口的翻三四倍，寿命确实长但中小厂用不出价值。我的配置建议：直刀两根（一长一短）、弯刀两把、双V下模两根、压平模一套，一万五左右能拿下，日常件全覆盖。预算紧先买直刀和双V下模，别的慢慢补。

写到这，折弯模具的家底基本掏完了。要我说，这套东西最大的价值不是知识本身，而是把它变成车间里的习惯：槽宽口诀贴墙上，新料先试折，模具用完归位。习惯到位了，废品率自然就下来了。
