电子模具凭什么贵好几倍？连接器端子模的精度世界

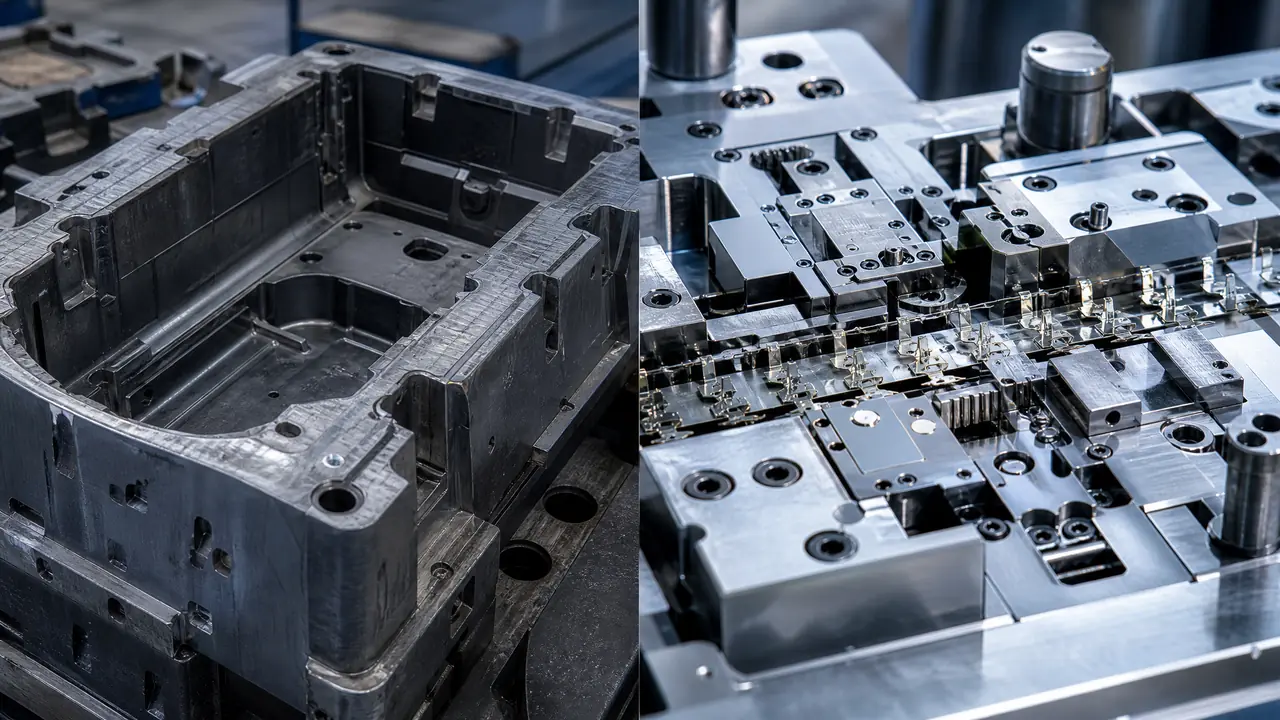

把话放这儿：电子模具比家电壳模贵几倍不是虚高，是精度真差一个量级。端子级进模每分钟冲上千次，刃口公差两三个丝，一副模十五万起步；连接器注塑模一开就是几十个腔，靠镶件堆出位置度。下单前先问设备清单，没有慢走丝的厂直接看下一家。
上个月一个做家电壳模的老乡来找我，说想接电子厂的单，张口就问端子模能不能按壳模的价报。我把一张连接器的图纸甩给他，他盯着看了半天，冒出一句：这么小的东西，模能难到哪去。这就是外行对电子模具最大的误会——件越小，模越凶。
我跑了七八年单子，塑胶模冲压模都碰过，最近五六年主要围着电子厂转。这一块的逻辑跟大家电完全两回事：一部手机里有几十个连接器，间距做到0.35毫米，端子料厚只有0.2毫米，这些数字直接决定模的身价。
电子模具都做哪些东西？
电子模具主要覆盖连接器、端子、精密结构件和外观件四类，共同点是公差按丝算、批量按百万算，精度要求比日用模严一个量级。拆开一部手机你就明白了。
手机里最典型的是板对板连接器，胶芯的注塑模一开就是32腔、64腔，高端的做到128腔。每个腔里还有0.4毫米宽的薄壁镶件，镶件之间的位置度要压在0.01毫米以内，不然插针装上去就歪。这类模的加工主战场是慢走丝和坐标磨，普通铣床根本沾不上边。插拔件的注塑细节水深，插头模具的精度要求那篇专门拆过端子插拔件怎么注，这里不重复。
端子是另一大块。冲压端子的料带像电影胶片，磷铜或黄铜带料，厚度0.15到0.3毫米，一副级进模上排着十几个工位，打孔、压弯、切边一次走完。金属屏蔽罩、散热支架、摄像头装饰圈这些精密结构件，也都是电子模的活。
对了，说到笔记本的转轴支架，平面度要求0.02毫米，我第一次拿到图纸还以为是标错了，跑去问客户工程部，人家回我一句：这算松的。
端子模和注塑模的量级差在哪
端子模每分钟冲800到1500次，刃口公差两三个丝，靠ASP23粉末钢扛磨损；连接器注塑模拼的是多腔充填平衡，难法完全不同。
先说冲压这边。端子模一开机能打一千万次以上，刃口每分钟被敲一千多下，普通DC53撑不了多久，行内基本都上ASP23或者SKH-9这类粉末高速钢，热处理硬度HRC62往上。冲速也有讲究，带料薄、工位多，速度一快料带就跳，所以好一点的端子模会加浮动导正销，把料带稳稳摁住再落刀。
注塑那边的难点在均。64腔的连接器模，每个腔的流道长度差超过百分之五，末端的腔就充不满。我经手过一套48腔的模，T1试模只稳住了40个腔，剩下8个全靠修流道，前后折腾了三个星期。这类模的镶件多如牛毛，一副模里几百个镶件很正常，装模的钳工得拿放大镜干活。
给你一张对比表，是我自己经手的单子攒出来的：
| 模具类型 | 典型公差 | 量产速度 | 常用钢材 | 寿命参考 |
|---|---|---|---|---|
| 端子级进模 | ±0.003毫米 | 800-1500次/分钟 | ASP23、SKH-9 | 5000万冲次以上 |
| 连接器注塑模 | ±0.01毫米 | 12-18秒/模 | S136、8407 | 80-120万模次 |
| 精密结构件模 | ±0.02毫米 | 25-40秒/模 | 718H、S136 | 50万模次上下 |
寿命的算法也别搞混，冲压模按冲次、注塑模按模次，差着数量级。端子模为什么这么烧钱，冲压精密模具贵在哪那篇把刃口和导向结构拆得更细，想深挖的去看那篇。
一套电子模具多少钱、多久能交货？
精密结构件模五六万起步，连接器注塑模八万到三十万，高精端子级进模十五万往上走，交期普遍45到75天，按壳模报价接不了电子单。
价格分层的根源在加工工时。壳模的型腔CNC加工几十个小时就完事，电子模的镶件全靠慢走丝，一个0.3毫米的窄槽要割好几个小时，割完还得拿投影仪一个一个量。我手上最近一副32腔连接器模，光镶件就四百多个，加工费占了总价的一半。
交期慢也是同一个道理。设计验证十天半个月，慢走丝的排期比CNC紧张得多，T1试模之后大概率还要修镶件，一来一回又是十天。催得凶的买家，有的厂就跳过投影仪全检这道工序，后面端子装不进胶芯，客户产线上卡料停了两天，赔的钱把模费的零头都盖过了。这笔账我亲眼见过，从那以后我报价单里都写明全检这道工序不砍。
找厂也有讲究。电子模的厂子集中在珠三角和苏州一带，验厂先看设备清单，慢走丝和坐标磨是硬门槛，少了就直接看下一家。苏州模具产业怎么样？电子模与精密模的实力一次盘点那篇把苏州这一片的家底捋过一遍，打算去长三角看厂的可以先做功课。
后来那位老乡没接成电子单，他回去想了想，说设备跟不上。这是实话，也是这行最硬的门槛：件小、量大、公差按丝算，钱都花在看不见的地方。下次有人拿壳模的价问你端子模，把料带厚度甩给他看，一句话就够了。
常见问题
电子模具和精密模具是一回事吗？
不是一回事，是包含关系。精密模具是个大筐，医疗、汽车里都有，电子模具特指给电子产品配套的那部分。可以这么记：电子模基本都精密，但精密模不全是电子模。
手机壳模具算电子模具吗？
算，但它算里面门槛最低的一档。外观件模的功夫在抛光和咬花上，跟连接器模比，精度要求松不少，价格也差着好几倍，两者验厂看的东西都不一样。
没有慢走丝设备的厂能做电子模吗？
简单的精密结构件勉强能接，连接器和端子模基本别想。0.2毫米以下的窄槽和薄壁只有慢走丝能稳定割出来，这是设备硬门槛，老师傅的手艺补不上。
端子模寿命到了是整副报废吗？
一般不用。级进模是镶块拼起来的，哪个工位崩刃就换哪块，备一套常用刃口镶件是行规。整副报废的，多数是模架变形或者料带位置磨垮了，那种修起来不如重开。
小批量的电子产品值得开模吗？
量少于几万件就别开了，直接CNC铣或者买标准件拼。电子件单件体积小，开模费摊下来比买现成的贵好几倍，这笔账拿计算器按两下就清楚。
