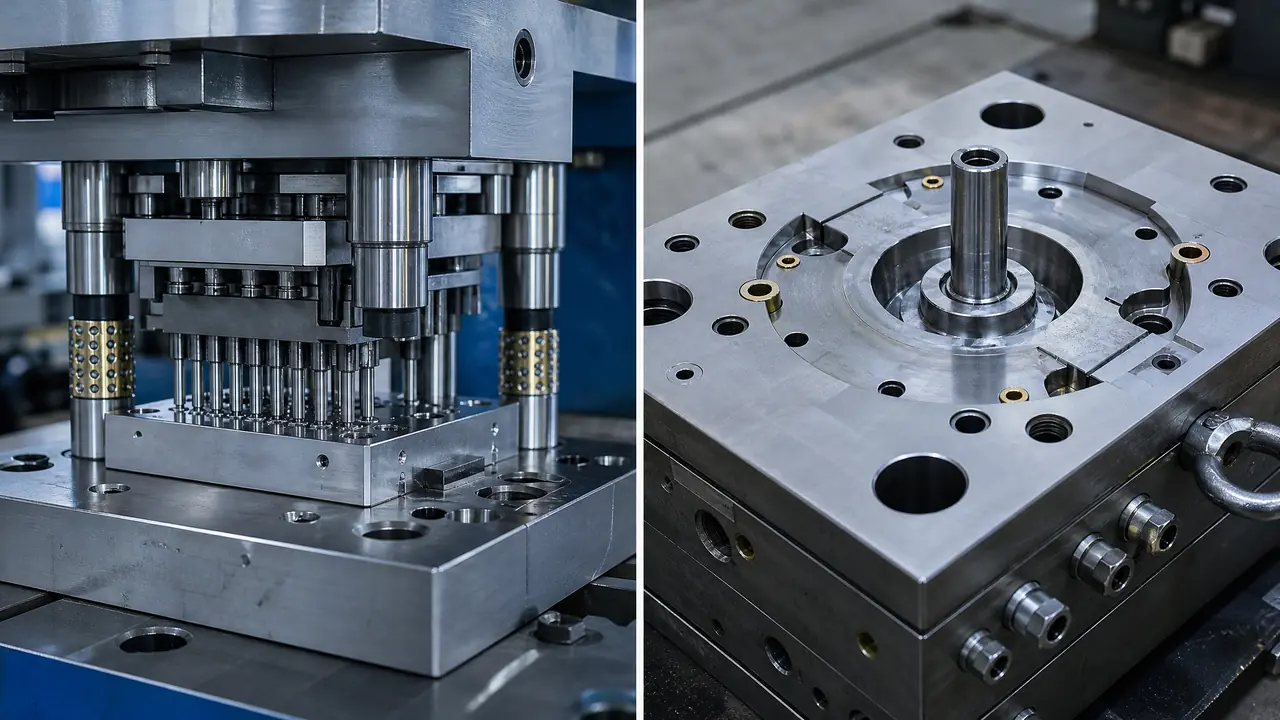

五金模具图片怎么看出门道？五金模和塑胶模的识图区别

上礼拜有个客户微信上甩来一张五金模具图片，问这套模多少钱。我点开一看，四根粗导柱顶在模架四角，中间一块板密密麻麻全是顶针孔，角落还画着热流道接口——这是塑胶模，他自己都没发现发错了东西。这种事我一个月能碰上三四回。很多人搜五金模具图片就是想看看这类模具长什么样，可图刷得再多，认不出上面那几样关键零件，等于白刷。我装了十一年冲压模，从学徒干到带班，今天就顺着看图这条路，把五金模和塑胶模怎么区分、怎么从一张图判断模具结构，一次讲透。

一张图先抓三样：导柱、卸料板和冲头

看五金模具图片先找三样：导柱、卸料板、冲头，三样凑齐基本就是冲压模，少了卸料板八成是塑胶模。导柱是上下模座之间的圆棍，卸料板是压着料带的那块板，冲头是往下打的凸模。认出这三样，识图就成了一半。

导柱最好认。就是模座四角或中间那几根亮闪闪的圆柱，五金冲压模常见两根或四根，细的16毫米，大的能到50毫米。小模两根导柱够用，料带长、精度要求高的级进模，四根外加滚珠导套一样不少。

卸料板是五金模的身份证。它装在凹模上方，图上那块板周围一定围着一圈弹簧或者氮气弹簧，作用是冲完把料带从冲头上扒下来。塑胶模图上你翻遍也找不到这块板，它卸料靠的是顶针和司筒，一根一根的小圆柱。对了，网上搜图的时候结构图和实拍图要分着看，模具图片大全怎么看门道这篇可以搭配着读，里面对两类图的分法讲得比我细。

冲头就是干活的刀。断面形状跟产品轮廓一模一样，圆孔就是圆冲头，长腰孔就是长腰冲头。图纸上看刃口间隙标注，1.0毫米的冷轧板，单边间隙给0.05毫米左右，放大详图里那条缝小得像没有，这就是冲裁跟注塑在图纸上最直观的差别。

五金模和塑胶模在图上的六个区别

五金模图上有刃口间隙和卸料装置，塑胶模图上有浇口套和运水路，抓住这两条主线就不会认错。下面这张表是我报价时反复对照的六个点，对着图逐项过，两分钟出结论。

逐项说太啰嗦，直接上表。

最难混的是导柱，两边都有。我的土办法是看导柱旁边有没有运水接头：四根导柱配八个水嘴，塑胶模没跑；导柱底下垫着厚厚的铸铁模座、周围全是弹簧，冲压模没跑。还有个偷懒法，看图上有没有接模温机的标注，塑胶模打模温80度很常见，冲压模没这一说。

从一张图判断结构：单工序、复合模还是级进模

数工位最快：图上只有一组凸凹模是单工序模，有正反套装的凸凹模是复合模，排着一长串工位还带排样图的就是级进模。结构不同，价格差十倍都不止。

单工序模最好认。一套图就一个冲裁或折弯动作，落料、冲孔、折弯各一副模，模架小小一块，弹簧就一小圈。这种模我这边报过最便宜的一副8500块，三天出图一周交货。

复合模看凸凹模。它一个零件既是凸模又是凹模，图上会画一个"环中带柱"的特殊结构，再加打杆打料。去年做过一副垫片复合模，0.8毫米的不锈钢，一副模顶三道工序，平面度压到0.05毫米以内，这是单工序模拼不出来的。

级进模最有辨识度。图特别长，工位从四五个到十几个，我手上那副端子模十二个工位，步距12.7毫米，图上还单独附一张排样图，料带怎么走、哪个工位冲孔哪个工位折弯，标得一清二楚。再找两个标志件：导正销和误送检测浮升销，图上有这两样基本就是高速级进模，价格十八万起步。想自己啃结构图的，五金冲压模具结构拆解这篇把上下模座到卸料装置挨个讲了，配着实物图看效率高。

还有个细节别漏：图角落那两个小凸台，叫存放限位块，模具入库时垫开上下模、保住刃口用的。有没有这玩意，能看出画图的人是不是老手。

话说回来，那个发错图的客户后来把他真正的五金模照片发过来了，一套八工位的支架级进模，我一眼认出卸料板上装的是氮气弹簧，报价单当天就出去了。看图的本事到了，谈单的底气就到了，就这么点事。

常见问题

五金模具图片里的渲染图和实拍图怎么分辨？

渲染图光影太干净，金属面反光均匀，看不到刀纹和加工痕迹。实拍图一定有油渍划痕，导柱上带着防锈油，背景里多半还能看到车间行车的影子。

只看图片能估出一套五金模多少钱吗？

能估个大概。数工位、看模架大小，单工序模一万上下，四五个工位的级进模七八万，十个工位以上的端子模二十万朝上。误差在正负三成，精确报价还得看料厚和材料牌号。

导板模和导柱模在图上怎么区分？

导板模没有外露的长导柱，卸料板和凹模的配合面特别长，靠那块厚板本身导向。这种结构多用在高速冲，每分钟打四五百次以上，图上弹簧的密度明显比普通模大。

网上的五金模具图片可以直接拿去用吗？

小心版权坑。供应商图册和展会照片都有版权，拿去做官网宣传被人投诉的不止一家。要图自己去车间拍，光线打好了比网上扒的真实得多。
