模具衬套磨损了怎么办？导套的更换

上个月厂里一副60吨的注塑模出了怪事，制品飞边从0.05毫米一路飙到0.3毫米，锁模力加到上限也压不住。把模吊下来拆开一看，源头在模具衬套上——四只导套里有两只磨出了明显的台阶，塞尺一塞，间隙已经到了0.08毫米。换两只铜套，半天工时，飞边直接归零。这种毛病我一年能碰上十来次，干脆写出来讲透。

先交代背景。导柱导套是模具的「骨头关节」，合模精度全靠这对配合撑着。导套一般压在模脚孔里，导柱装在对面板上，每合一次模就摩擦一次。一副模一天合模两万次，一年下来七百多万次，再好的材质也扛不住干磨。磨损本身不可怕，可怕的是磨了还不知道，任由飞边、错位一天比一天重。

衬套磨到什么程度必须换？

判断看两个硬指标：塞尺测出导柱导套配合间隙超过0.05毫米，或者导套内壁拉伤、点蚀连成片，就该换新。内壁只磨出均匀发亮的光带属于正常跑合，抛光补油还能接着用。

怎么测？把模从机上吊下来，导柱擦干净，拿成套塞尺从导柱和导套的配合面往里塞，能塞进去的最大那片就是间隙。我们车间常用的经验值：直径30毫米左右的导柱，新模间隙在0.015到0.03毫米之间；塞尺能进0.05毫米以上，制品就该出飞边了；真到了0.1毫米，导柱基本是悬空着走，错位和啃伤随时找上门。

还有个更直观的信号——听声音、摸温度。合模速度放到最慢，贴着导柱听，正常的动静是均匀的沙沙声；要是出现咯噔咯噔的杂音，八成是内壁拉伤起皮了。连续生产时伸手摸一下导柱，烫手（六七十度往上）说明间隙过大或者缺油，得马上停机检查。

我踩过一个坑。有副模间隙只超了一点点，0.04毫米，想着再撑两周。结果拉伤从导套蔓延到了导柱，最后导柱也得换，一只导柱的钱顶三只衬套。所以我的判断是：间隙一超标就动手，别赌。很多模具提前报废，就是从这些小磨损滚雪球滚出来的，我们之前完整记过一副模从崩模到正常报废的全过程，感兴趣可以看这篇模具寿命的全程记录。

导套怎么拆、怎么装才不歪

拆用拉马或压力机把旧衬套匀速顶出，装必须带导向芯棒慢压入模脚孔，压完用角尺和塞尺复核垂直度，误差别超过0.02毫米。硬敲硬砸是最常见的翻车姿势，砸歪一次，整套模的合模精度跟着完蛋。

动手前先把尺寸量清楚。新衬套压进模脚孔靠的是小过盈配合，行业普遍取0.02到0.04毫米——孔比套小那么一丝，压进去靠摩擦抱死。过盈量太大，压入费劲还容易把孔口顶鼓；太小了，用不了多久衬套就在孔里打转，跟着导柱一起磨孔壁，那才叫大修。

压出这步，有油压机最好，没条件就用自制拉马配千斤顶，慢慢顶。我见过最离谱的一次，学徒抡大锤直接砸，衬套口砸得翻边，孔口毛刺拉出一整圈，光清毛刺就花了半个钟头。工具不贵，别省。

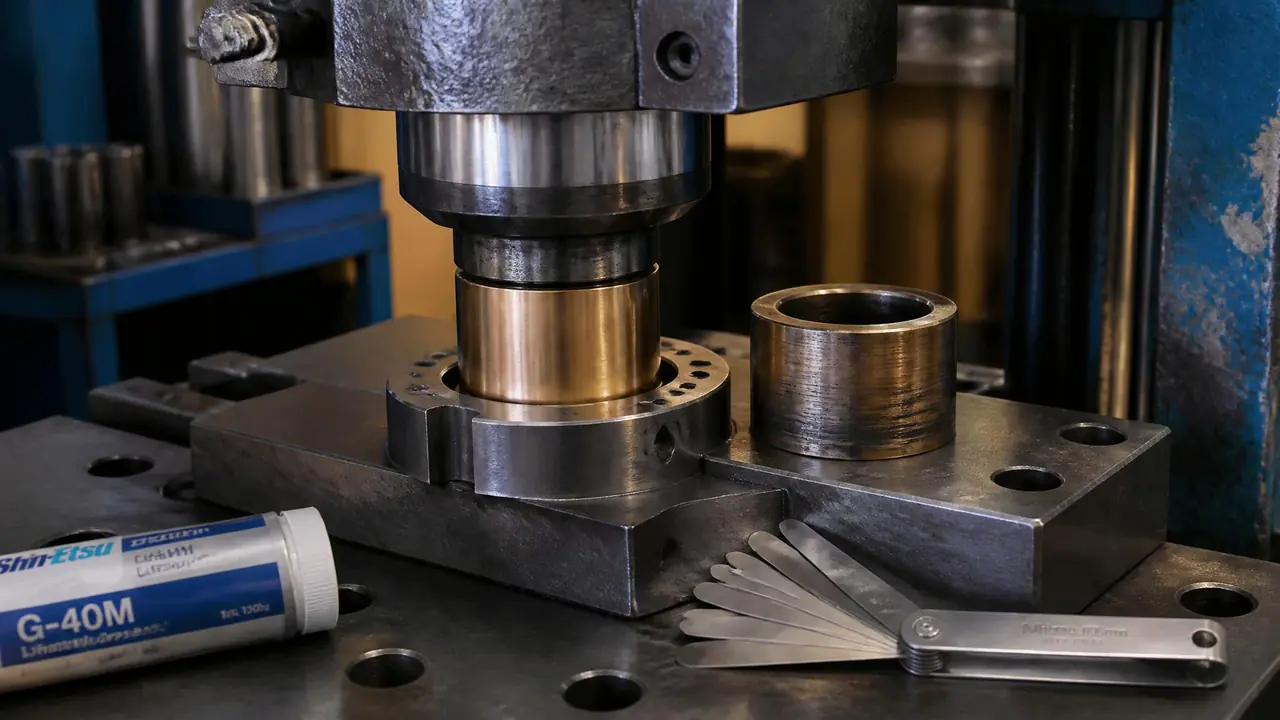

压入有三步。第一，孔口倒角去毛刺，配合面涂一层薄薄的锂基脂或机油；第二，衬套端面垫一块软铜棒，压力机匀速慢压，中途别停顿、别冲击；第三，也是我最看重的一步——找一根带导向的芯棒（比导柱略细一点）先插进衬套，让衬套顺着芯棒往下走，垂直度就歪不了。压完拿90度角尺贴着衬套口转一圈，塞尺检查缝隙，0.02毫米以内算合格。

条件有限的小厂还有个土办法：把模脚在加热板上烘到八十到九十度，孔受热胀大，衬套常温直接放进去，冷却后自己抱死，行话叫热装。适合过盈量偏大的钢套，铜套过盈小，一般冷压就够。说到底，拆装是模具钳工的基本功，工具不复杂，难在手上的分寸，想系统了解这个工种可以看这篇模具钳工的日常工作拆解。

铜套、钢套还是自润套？我的选法

高频量产的模我一律推荐石墨自润铜套，少打一次油就少一次磨损风险；预算紧或重载大模选GCr15轴承钢套，便宜又耐压。纯锡青铜套是老配置，耐磨表现一般，现在新开模已经用得少了。

价格随规格和订量浮动，上面只给个大概档位，别拿去当报价单。我用下来的感受很明确：自润套确实贵一截，但省下的打油工时和停机损失，三个月就回本。有副32腔的瓶坯模换上自润套之后，打油周期从每班一次拉长到一周一次，跑了两年，间隙还稳在0.03毫米以内。钢套便宜，可它最怕的就是「忘了打油」这件事——车间一赶货，谁都保证不了按点保养。

装完别急着开机，收尾三步

新衬套装完先清洗打油，慢速空合模二十次以上听声音摸温度，再上机试产测首件飞边，三步走完才算交付。少任何一步，都可能把刚换的套再磨坏一次。

第一步清洗，煤油把导柱和导套的配合面洗干净，残留的铁屑是新车磨合期最大的杀手，洗完涂二号锂基脂。第二步空跑，慢速合模二十次往上，耳朵听杂音，手背贴导柱试温，有异常当场拆开看，别等到上机才暴露。第三步试产，首件拿塞尺沿分型面查一圈飞边，控制在0.05毫米以内，再对比换套之前的错位情况，数字不达标就回头查压装垂直度。

这三步走完，才敢把模交回产线。图省事跳过空跑这一步的，我见过不止一次返工——装的时候手稳，合模的时候心急，一急就全白干。

回到开头那副60吨的模。它的问题说穿了不复杂：打油周期从每班一次拖到一天一次，车间赶货，三个月就把四只衬套磨废了两只。模具衬套这东西单只才几十块钱，可它一坏，飞边、错位、导柱拉伤全跟着来。所以别绕开保养谈更换——间隙测勤一点，油打准一点，很多衬套根本轮不到换那一天。

常见问题

导柱导套的配合间隙多少算正常？

跟直径走，行业普遍按H7/h6级别的间隙配合取值。直径20到30毫米的导柱，新模间隙大概0.015到0.03毫米；直径50毫米以上的大模导柱，能放宽到0.03到0.05毫米。实测超出正常值两三成，就该安排更换了。

衬套能不能只换磨坏的那一只？

应急可以，但我尽量成对换。四只导套同时服役，一只磨到极限，另外几只基本也进了寿命后段，单换一只等于给整套配合埋了个精度不一致的隐患，过俩月还得再拆一次模。

多久打一次油才够？

看生产强度。两班倒的模，每班开班打一次锂基脂；连续满负荷跑，四小时补一次。换成自润衬套可以拉长到一周左右，但每月也得手动补一次，别信「永久免维护」那套说法。

压装时发现衬套歪了怎么办？

拆出来重压，没有第二种选择。歪着的衬套会让导柱单边受力，跑不了几百次模就把导柱和孔壁一起拉伤，返工成本比一次压对高得多。
