模具图去哪找才靠谱？三类图分开搜，新手采购都不绕路
把话放这儿：模具图不是一张图，它分三维结构图、二维工程图和产品效果图三类，结构图用来学原理，二维图纸管加工报价，效果图纯展示。先分清自己要哪种，再去对应的渠道找，报价和开模才不会乱套。
上个月一个客户甩来一张模具图，彩色的渲染效果图，右下角还带着外文网站的水印。他问：照这个开模多少钱？我没敢接话。这张图连壁厚都看不出来，拿去报价等于闭眼填数。
干接单这行第八年，这种图我每个月都要收四五张：有搜来的效果图，有从别家厂流出的半张零件图，还有拿圆珠笔在烟盒背面画的草稿。判断先放这儿：搜模具图的人，多半没想清楚自己要的是哪种图。图找错了类型，后面报价、开模、验收全得跟着乱。
搜模具图的人，其实在找三种完全不同的图
模具图分三维结构图、二维工程图和产品效果图三类，结构图讲原理，二维图管加工报价，效果图纯展示，先对号入座再搜，效率高一半。这话听着像废话，真到找图的时候全是坑。
第一种是三维结构图。教材里、公众号里最常见的剖面图就是它，把一套注塑模从中间剖开，型芯、型腔、顶针、导柱一层层标出来，讲究点的还做成动画，演示开合模和抽芯的动作顺序。它的作用是让你看懂模具怎么干活，属于学习用图。
第二种是二维工程图，行话里就叫图纸。总装图、零件图、排位图、运水图，一张A0图纸上密密麻麻全是线。模具厂真正吃的就这一类：CNC编程照它编刀路，钳工照它装配，QC照它验收。客户拿一张结构示意图来问价，我们没法回；拿一套完整的二维图来，两三天就能出报价。
第三种是产品效果图。渲染得再漂亮，它描述的是产品不是模具，纯展示用，跟开模报价基本不沾边。

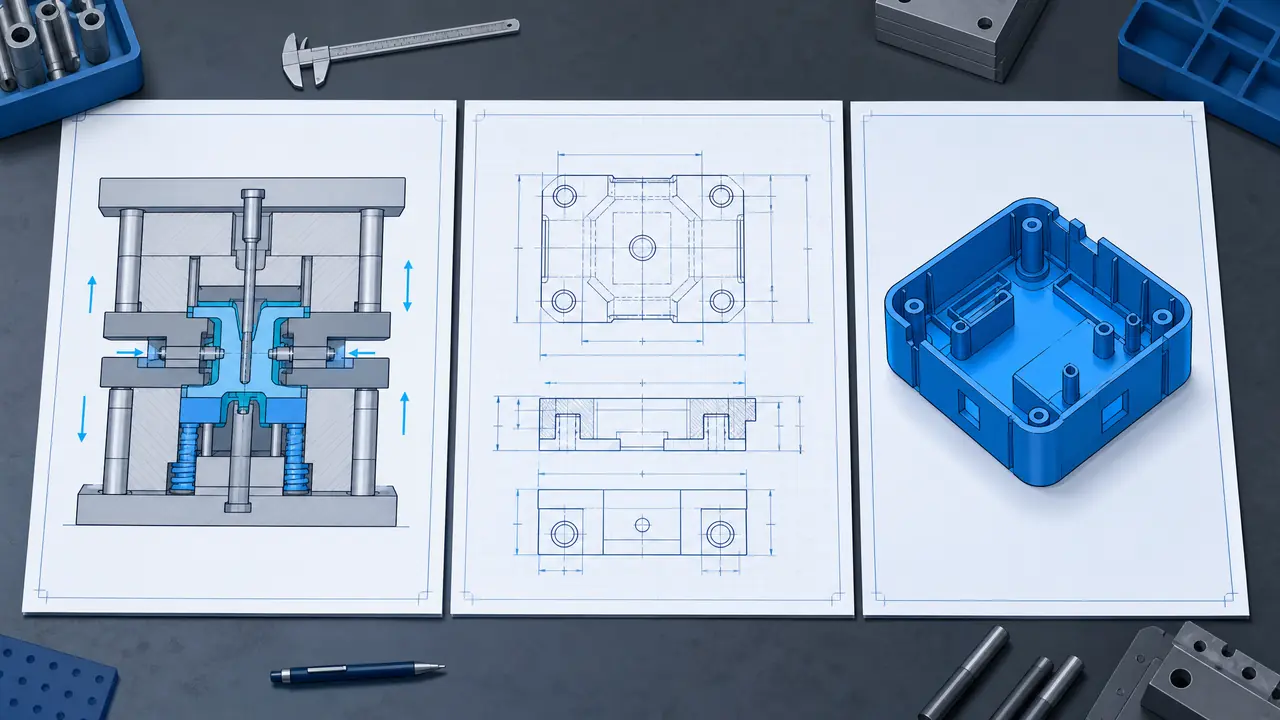

| 类型 | 典型长相 | 拿来干什么 | 常见来路 |
|---|---|---|---|
| 三维结构图 | 剖面渲染图，零件带名称标注 | 学原理、给新人讲解 | 教材配套图册、行业论坛 |
| 二维工程图 | A0或A1白底黑线，带标题栏 | 编程、加工、报价、验收 | 模具厂设计部、模架样本 |
| 产品效果图 | 彩色渲染，多角度摆拍 | 卖产品、汇报展示 | 素材站、工业设计公司 |
对号入座再搜，省下的时间不止一半。
免费的模具图去哪找，哪些坑要绕开
结构图看教材配套图册和行业论坛，二维图认模架厂商样本和标准图集，效果图去素材站，凡是标了版权的一律别直接拿去商用。渠道不神秘，关键是对着类型找。
结构图最好找。学校教材基本都配图册，塑料成型工艺与模具设计这类书的配套图集，二手书堆里扒拉一下就有。行业论坛上老钳工贴的实拆图更接地气，连顶针怎么布位都拍给你看，比教材插画实在。
二维图看模架厂商的样本。龙记、明利这些模架厂的标准样本，一本几百页，从125的小模架到大几米的非标，每种结构的装配简图都画得清清楚楚，官网免费下载，连我们业务员自己都常翻。再往上是各种资料站，图纸、标准、工艺卡片号称什么都有，水也深，真假掺杂。我写过一篇讲中国模具资料网这类站点怎么辨真假的文章，动手下载前值得先看一眼，别下回来一堆打不开的老文件。
效果图去素材站，但要留意授权。普通授权一张几十到两百块，商用得买扩展授权，别贪这个小便宜。
最要命的坑是同行图纸。客户拿着印有别厂图号的图来找我报价，行话叫套图，多半是上一家供应商做完模留下的。正经厂会避嫌，让客户重新出图，不然出了质量问题连扯皮的对象都找不着。我遇到过三回，三回都让客户回去重画，有两回客户嫌麻烦扭头走了。走了就走了，这种便宜不能占。
怎么一眼看出一张模具图专不专业
看标题栏、公差标注和BOM明细三处，图号材料版本齐全、公差按配合关系给、明细表跟零件对得上的才算真图纸，缺两样的多半是示意图。这三板斧屡试不爽。
先看标题栏。图号、材料、比例、版本、设计校对审核三栏签名，一样都不能少。材料栏写着钢两个字、没有任何牌号的，基本是外行画的。正经图纸会写718H或者S136，精确到热处理硬度要求，版本号从A改到B都留痕。
再看公差。配合位置给到±0.02毫米甚至±0.005，非配合面放宽到±0.1，这才叫按配合关系标注。整张图一律±0.05，看着严谨，其实是抄模板抄出来的。塑件图还要看放缩，PP料收缩率按1.5%左右放，PC按0.5%，图上不标收缩率的，八成没下过车间。
最后看BOM。装配图的明细表一行行列着顶针规格、弹簧型号、模架尺寸，行数跟图上零件对得上才算真图纸。我上个月收到一张图，明细表就五行，图上光顶针就画了二十多根，当场退回。
对了，说个冷知识：日系图纸常用第三角投影，国内习惯第一角，看图先确认图框角落的投影角标，不然左右视图全看反。这三处缺了两处的，直接当示意图处理，拿去报价只会耽误自己。
回到开头那位甩效果图给我的客户。我没报价，只让他把产品3D图发过来，设计部两天排了一套简易二维图，第三周签的单，模具费四万六，T1试模排在第三十五天。一张图的事，说大不大，可它决定你后面每一步走不走弯路。下次搜模具图之前，先想清楚自己缺的是哪种图，再去对的地方找。
常见问题
模具图片和模具图纸是一回事吗？
不是。图片泛指照片、渲染图、结构示意图，看着直观但不能指导生产。图纸特指带标题栏和公差标注的二维工程图，能直接编程加工。搜索的时候用图纸这个词，出来的结果更对口。
找模具厂开模，要自己先备好模具图吗？
不用。客户一般只需提供产品3D图或者样品，模具图由模具厂设计部出，双方确认后才开工。你想找第三方设计也行，但要提前跟模具厂讲清楚，避免设计方和制造方后面互相甩锅。
网上下载的模具图纸能直接拿去加工吗？
别。网上流传的图纸来源不明，尺寸、钢材牌号、热处理要求可能被改过，或者本来就是练习作业。真要用，也得让有经验的师傅整图核一遍，这个核对成本常常比重新画还高。
零基础想学会看模具图，大概要多久？
天天接触的话，两三个月能看懂简单的两板模装配图。建议从模架样本入手，标准结构就那几种，把样本里的剖面图跟车间实物对着看，比干啃教材快得多。抽芯和热流道这类复杂图纸，没半年下不来。
