光刻模具是什么？芯片制造里那套毫米级精度的影子模版
把话放这儿：光刻模具不是车间里那种几百公斤的钢模，它是芯片光刻环节里"印电路图"的底版和配套精密模具的统称，精度单位从我们的丝和毫米直接跳到微米和纳米，价格从几万一块到上千万一套。想弄明白芯片厂为什么肯为一块"玻璃板"掏钱，先看懂它印的是什么。
前两天有个客户来询价，开口就要"光刻模具"，说要给芯片厂做配套。我按老习惯问了两句：你要的是曝光机上用的掩膜版，还是封装环节的塑封模具？对方愣了半天，说反正跟光刻有关的都算。这单我没敢接，报价没法报，因为这两样东西根本不是一条产线上的玩意儿。
这就是这个关键词最容易被糊弄过去的地方。所谓光刻模具，行业里大致指两类东西：一类是光刻环节的核心耗材掩膜版（ photomask ），一块高纯石英玻璃上镀着铬，电路图形就刻在铬层上，紫外光从它身上穿过去，把图形"晒"到硅片的光刻胶上，性质上确实是个模版，一晒一版；另一类是泛指半导体产线里带"模具"二字的精密工装，比如芯片封装用的塑封模、引线框架的冲压级进模，这些才是真正由模具厂做的活儿。手机里那颗芯片的电路图，就是靠第一类东西一张张"印"上去的，跟晒蓝图纸一个道理，底版坏了，整批图纸全废。
所以看懂这个词的第一步，是分清"印图形的版"和"压塑封料的模"。前者属于光学元件，后者才属于模具行业。这两类我下面分开讲。
掩膜版怎么把电路图"晒"到硅片上

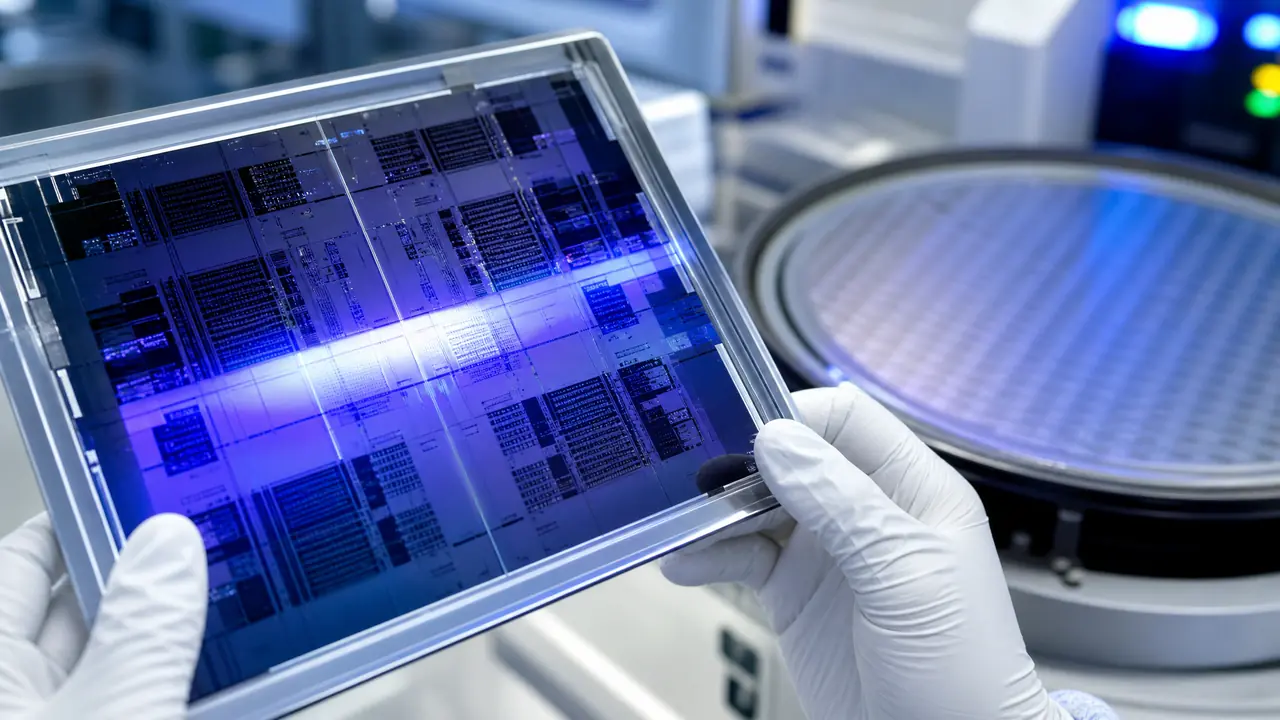

掩膜版就是刻着电路图形的高精度"照相底片"，光刻机用紫外光透过它照射硅片上的光刻胶，被照到的胶层发生反应，显影后图形就留在晶圆上，一层一层叠出芯片电路。它本身不接触硅片，靠光来传递图形，所以也叫投影曝光用的光罩。
具体过程拆开看。晶圆先均匀涂一层光刻胶，这胶有个脾气：被特定波长的紫外光照到之后，化学性质会变，能被显影液洗掉或者留下来。曝光时，光刻机把掩膜版上的图形缩小投影到晶圆上，晒完一片换一版，几十道工序下来，芯片的三维电路就一层层长出来了。先进制程用的深紫外甚至极紫外光，波长越短，能印的线条越细。
这套逻辑咱们做模具的一点都不陌生。注塑模是把塑料填进钢的型腔里成型，光刻是把光填进光刻胶的"型腔"里成型，一个靠压力一个靠光子。差别在于公差量级：我们厂里做精密连接器模具，型腔公差做到±0.005毫米，车间里已经要拿放大镜验件了；而掩膜版上的图形误差要压在几十纳米以内，相当于在一张A4纸上把误差控制在一根头发丝的千分之一。这不是精度的差距，是物种的差距。
再讲贵在哪。掩膜版基材是高纯度石英玻璃，热膨胀系数极低，温度波动一点图形就走样；上面镀的铬层要用电子束一点一点"写"出图形来，先进制程的一块高端掩膜版，写版设备本身就是天价，制版周期按周算，报价几十万到上千万人民币都正常。更要命的是它是消耗品，硅片几百上千片地曝光，铬层图形一旦有针孔、颗粒污染，整批晶圆直接报废，所以芯片厂对它的洁净和检测苛刻到变态。换句话说，这玩意儿单价高、寿命有限、坏了没法修，只换不修。
对了，跑个题：做模具的同行经常被"光刻"俩字唬住，其实老一辈管晒版叫"晒图"，厂里晒蓝图那套流程跟光刻的底层思路是同一个。科技再往前跑，好多新东西都能在老师傅的经验里找到影子。
真由模具厂做的半导体模具有哪些
芯片流片完成只是半成品，封装环节才真正用模具：给裸芯片塑封的注塑模、冲压引线框架的级进模、装散热基板和端子的精密冲模，这些由模具行业承接，精度普遍要求±0.003到±0.005毫米。所谓半导体精密模具，主要就指这一批。
封装是芯片的后道工序，把光刻做出来的裸芯片装进外壳、引出引脚、封上保护料，这中间有三类活儿跟模具直接挂钩。第一类是引线框架，芯片的引脚骨架，一条料带上排着成百上千个单元，用高速级进模冲出来，步距精度和毛刺控制的要求比普通五金冲压高一个档；第二类是塑封模，把环氧塑封料在180度左右的模温下压进型腔，把芯片和金线整个包起来，型腔表面光洁度和排气槽设计是成败关键，塑封料填不匀就出气孔，芯片直接报废；第三类是各类工装夹具、切筋成型模，把封装好的产品从料带上切下来、弯出引脚。
我那个客户后来聊明白要的就是塑封模方向。这种单不好接，我把门槛掰开说给他听。设备一关：型腔加工要五轴高速铣加镜面抛光，我们现有的三轴机做精密连接器模够用，做塑封模的流道系统就吃力；检测一关：封装模具的关键尺寸要三坐标全检，出报告给芯片厂审；管理一关：人家验厂不是看你车间多亮，是看你的追溯体系，一块模板热处理前后的记录都要能翻出来。模具厂想切进这个圈子，基本是先从修模、工装、切筋模这类边角单做起，攒两三年履历才有机会碰塑封主模。
| 对比项 | 普通连接器注塑模 | 半导体塑封模 |
|---|---|---|
| 型腔公差 | ±0.01毫米 | ±0.003毫米以内 |
| 型腔数 | 2-8腔常见 | 几十到上百腔阵列 |
| 模温 | 60-120度 | 170-185度恒温 |
| 表面要求 | 常规抛光 | 镜面级加排气槽微缝 |
| 验收方式 | 试模合格样件 | 三坐标全检报告加体系审查 |
芯片厂为什么肯为一套模版掏上千万
因为掩膜版和封装模具的单价摊到量产芯片上极薄，真正的成本逻辑是"一套版养一条线"：版费几百万，对应的芯片出货量是几亿颗，摊下来每颗不到一分钱，可版错了，停线损失一天就是几百万起步。贵的是容错率，不是那块玻璃。
拿自家经验类比最好懂。我去年给一个汽车电子客户开一套传感器外壳模，T1试模到最终验收改了四轮，前后花了42天，光改模就吃掉小十万。这还只是毫米级的活儿，改模好歹能用铣床焊机救。掩膜版没有"改"这个选项——图形写死在铬层上，错一根线条整版作废，重写一套先进制程版子又是几百万，还得排队等写版机。芯片厂算的是总账：花大钱买准确，比便宜了返工划算得多。这跟咱们买好钢材是一个道理，跟换遥控器电池一个理儿——贵的电池多用两年，平均下来反而省。
说句实话，接触半导体客户这一年多，我最大的体会不是技术差距，是两个行业对"标准"的理解差距。模具厂的习惯是"量具说了算"，卡尺量得过去就交付；半导体客户的习惯是"数据说了算"，每一步都要留痕、可复现、可追溯。很多同行卡在这儿，技术够得着，习惯够不着。
回头说那个客户，我最后把他引去了封装模具的方向，让他先拿切筋模和工装件试水，主模的账让他找专门做半导体封装配套的厂谈——那不是我们这种规模的厂该碰的，接了做不好，砸的是自己的招牌。做我们这行，认得清自己的斤两，比多接一单要紧。光刻这个词听着玄，拆开看无非是"印得更细的晒版"加"封得更严的压模"，懂的边界，才接得住的单。
常见问题
光刻模具和普通注塑模具是一回事吗？
不是一回事。注塑模具是钢制的实体型腔，靠压力成型；光刻环节的掩膜版是石英玻璃加铬层的光学底版，靠光投影成像。真正跟注塑模接近的，是芯片封装环节的塑封模具，那才是模具厂能做的活儿。
一块光刻掩膜版大概多少钱，能用多久？
成熟制程的版子几万到几十万，先进制程一套几百上千万都有。寿命没有固定模次数，主要看洁净管理，铬层出现针孔或颗粒污染就报废，一般是检测判废，不是磨损报废。
普通模具厂有机会接半导体的单吗？
有机会，但一般从外围做起：切筋成型模、工装夹具、治具这类边角单门槛相对低。要碰塑封主模，先补齐镜面加工、三坐标全检和体系追溯这三块短板，客户验厂卡的就是这三关。
芯片封装里的塑封模跟塑胶模具原理一样吗？
原理同源，都是把熔料压进型腔，但塑封模用的是环氧塑封料，模温要恒在170到185度，型腔几十上百腔阵列排布，对排气和表面光洁度的要求比普通塑胶模高一整个档，做的是"包住芯片"的活儿。
