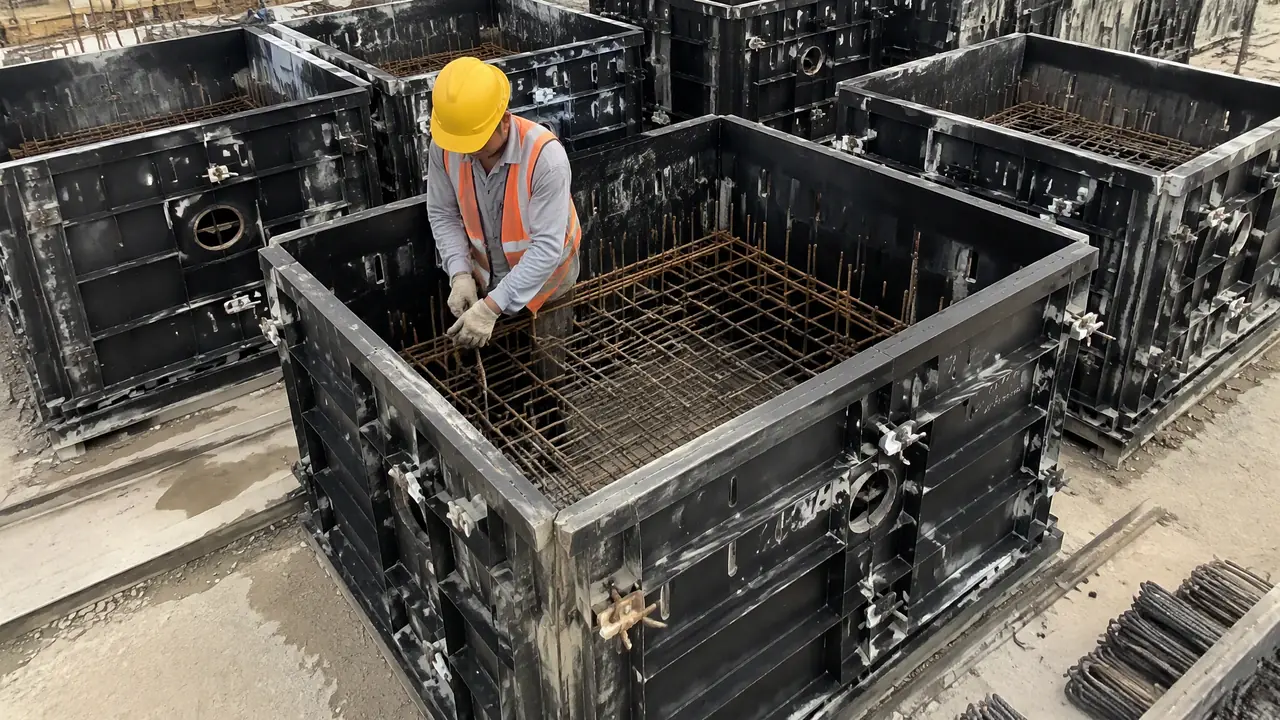

电力检查井模具特点在哪？电缆支架槽和预留孔位是两道关
我的判断是：挑电力检查井模具，别光盯着板厚和价格转，先看电缆支架槽怎么留、排管口定位准不准，这两处差十毫米，支架就装不上去，砸掉返工两头都伤不起。钢模配螺栓调节定位件是稳当路子，验收拿卷尺量三处，比听销售吹半天管用。
上礼拜保定一个预制场催货，电话里嗓门老大：浇出来的电力井支架槽全偏了，八套井的槽位忽上忽下，电缆队进场装支架装不进去，当场停工。我去现场一查，毛病出在模具上——那套电力检查井模具的支架槽定位件是点焊死的，振捣几模就挪了位。老板娘拿着记账本直叹气，八口井砸三口，一个多月白干。
干井模这行十来年，污水井、雨水井我都碰过，说句实在话，电力检查井模具是里面最抠细节的一类。它的井体结构跟污水井差不多，方井居多，可井壁上多出来三样东西：电缆支架槽、电缆排管口、爬梯窝。污水井的流槽歪个几毫米没人管，电力井的支架槽歪十毫米就得砸。这篇就把这几个地方掰开讲，数字都是我这些年挨过罚、赔过钱才攒下的。
电缆支架槽的三种留法，成本差出一倍
电力检查井模具的支架槽常见三种做法：后贴槽钢预留、预埋定位件一次浇成、整体模压槽，一次浇成最省人工，但对定位件精度要求最高。选哪种先看预制场的量。
第一种是后贴槽钢预留。模具内壁焊几条木方或者方钢当凸台，浇完拆模，井壁上留下一道凹槽，电缆支架的膨胀螺栓往槽里打。做法最省事，模具也便宜，可槽的内壁是毛面，支架调平费劲，适合量小、要求松的农网改造单。
第二种是预埋定位件，模具内壁焊短槽钢加螺栓调节座，浇筑时支架槽一次成型，槽面带光面。这是我现在最偏爱的做法，多花八百到一千二，换来的是装支架不用二次找平，电缆队进场半天就能装完一层。上个月那八套井返工，后来换的模就是这种，浇完装支架，一气呵成。
第三种是整体模压槽，内模直接机加工出槽形，一套模开下来比普通钢模贵将近一倍，两万八到三万五。批量大的国网框架单才划得来，小厂别碰，压了资金周转不动。
对了，说到支架，岔开一句：电力井支架有复合材料和热镀锌角钢两种，槽距要跟支架的孔距对上，常见孔距300毫米一层。下单前把支架样品寄给模具厂对一遍孔位，这事五分钟就办完，漏了就是几千块的返工。
| 留槽方式 | 模具加价 | 槽面质量 | 适合场景 |
|---|---|---|---|
| 后贴预留 | 不加钱 | 毛面，需找平 | 农网零星单 |
| 预埋定位件 | 加八百到一千二 | 光面，一次到位 | 常规市政电力单 |
| 整体模压槽 | 贵近一倍 | 精度最高 | 国网批量框架单 |
排管口和爬梯窝，定位公差卡在±5毫米
排管口中心标高和爬梯窝位置的验收公差是±5毫米，超了管道对接就得弯管硬凑，井壁容易被凿出裂缝。这两个数下单图纸就要标死，验收拿卷尺量。
电力井的井壁上要开口接电缆排管，常见φ150的口，一开就是两排六到八个，标高从井底往上排。这些口在模具上是断开的模片加封板，位置准不准，全看厂里下料的功夫。激光下料的孔位误差能压到1毫米以内，等离子切割的能漂出3毫米，模片拼起来误差再一叠加，到井壁上就是五六毫米的偏差。厂家报价单上切割方式那一栏，别让人拿"差不多"糊弄过去。
爬梯窝更隐蔽。井内壁要留爬梯的预埋窝，一层一个，间距300毫米上下，模具上靠定位销定位。这个窝要是偏了，装爬梯的时候就得现场凿，凿完的井壁监理第一个挑刺。我的土办法是到货那天，让厂里的人当场把内模立起来，拿卷尺把每个窝的中心距量一遍，全数过，别抽检，抽检总有侥幸的。
有个坑我踩过。前年赶一批井，爬梯窝的定位销松了没人发现，三十多模浇完才发现窝位整体偏了15毫米。爬梯是标准件，窝偏了装不进去，最后全是錾掉重补，一个窝补一次八十块人工，光这一项赔进去两千四。打那以后，定位销每周紧一遍，写进了车间的日保清单。
说到底，排管口、爬梯窝这些预留结构，考验的不是什么高深技术，是模具厂的活儿细不细。检查井钢模具厂家怎么挑那篇里讲的激光下料和焊接工艺，放在电力井模上一样适用，选厂之前值得先读一遍。
内模收口和井口锥度，脱模顺不顺看这里
电力井内模收口段锥度做到3到5毫米，井口一圈比井身大出一指宽的收口，拆模才不挂壁，锥度小于3毫米井口十有八九拉毛。拆模时间按混凝土强度卡，别光看钟点。
电力井是方的，四个内角是脱模最要命的地方。混凝土凝住以后角上咬得死，内模收不住锥度，起模那一下非得拿大锤伺候，井口一圈全得掉渣。我厂里的规矩是内模四边各往外斜3到5毫米，看着不起眼，就这一指宽的斜度，起模从两个人抡锤变成两个人轻轻一撬。
收口井是另一档麻烦。电力井到顶上要从大方井收成井口，这段斜锥的内模做成活页式，四片往里收拢。活页轴要每天打油，轴一锈，收模的时候卡死，工人就得上锤，一口井的井口就这么毁的。跟换遥控器电池一个道理，东西不贵，不保养全趴窝。
拆模时间我也说个数。C30混凝土，夏天浇完24小时起内模，冬天得36小时往上，碰上倒春寒再加半天。有些预制场为了赶量，18小时就拆，井口缺棱掉角，监理一句话整批降等，一根井赔出的钱够养半个月的模。钢模本身怎么挑板厚、怎么验焊缝，检查井模具厂怎么选不踩坑那篇拆得细，两篇对着看，选厂验货就齐了。
倒是有一件事得提醒：电力井模的吊耳承重别省。方井模带内模外模两层，一套自重两吨半往上，吊耳焊缝必须满焊加验伤，我见过吊到半空吊耳撕开的，两吨的钢疙瘩砸下来，场面没人想看第二回。
保定那八套井后来砸了三套重浇，模具换成了预埋定位件的版本，重新浇的井支架槽一次到位，电缆队装支架没再卡壳。老板娘把那本记账摊在桌上给我看，返工那一页全是红字。她说了句糙理：模上省八百，井上赔八千。电力检查井模具这东西，贵就贵在那些预留细节上，省谁也别省它们。
常见问题
电力检查井模具一套多少钱？
按吨位走，Q235钢模一吨5500到6500元，常规1.5米×1.7米的方井模两吨出头，算下来一万五上下。带预埋支架槽定位件加八百到一千二，整体模压槽的翻倍。报价时让厂家把定位件和封板单独列项，好对比。
电缆支架槽的间距有没有标准？
支架层间距常见300毫米一层，最上层离井口盖板底下不小于200毫米。各省市电力公司有自己的通用图，下单前拿甲方的图纸核槽距和孔位，别照着上一个工程的模直接做。
方井模具四个角怎么处理才不裂？
内模四角做成小圆角或者加焊三角筋板，浇完拆模角上不易崩边。浇筑时角部下料别一次灌满，分层振捣，棒头插到角里再抽出来，空鼓和掉角少一大半。
模具上的预留孔封板拆装费劲怎么办？
封板改用磁力座或者快拆压板固定，别满焊死。每次拆完清理密封面上的浆渣，抹一层废机油，装回去严丝合缝，一个封板能省十分钟工。
电力井模和雨水井模能共用吗？
井体外模勉强能混，内模没法共用。电力井的支架槽、排管口、爬梯窝一样都省不了，拿雨水井模凑合浇电力井，预留位置全对不上，监理那关过不去，别省这个钱。
