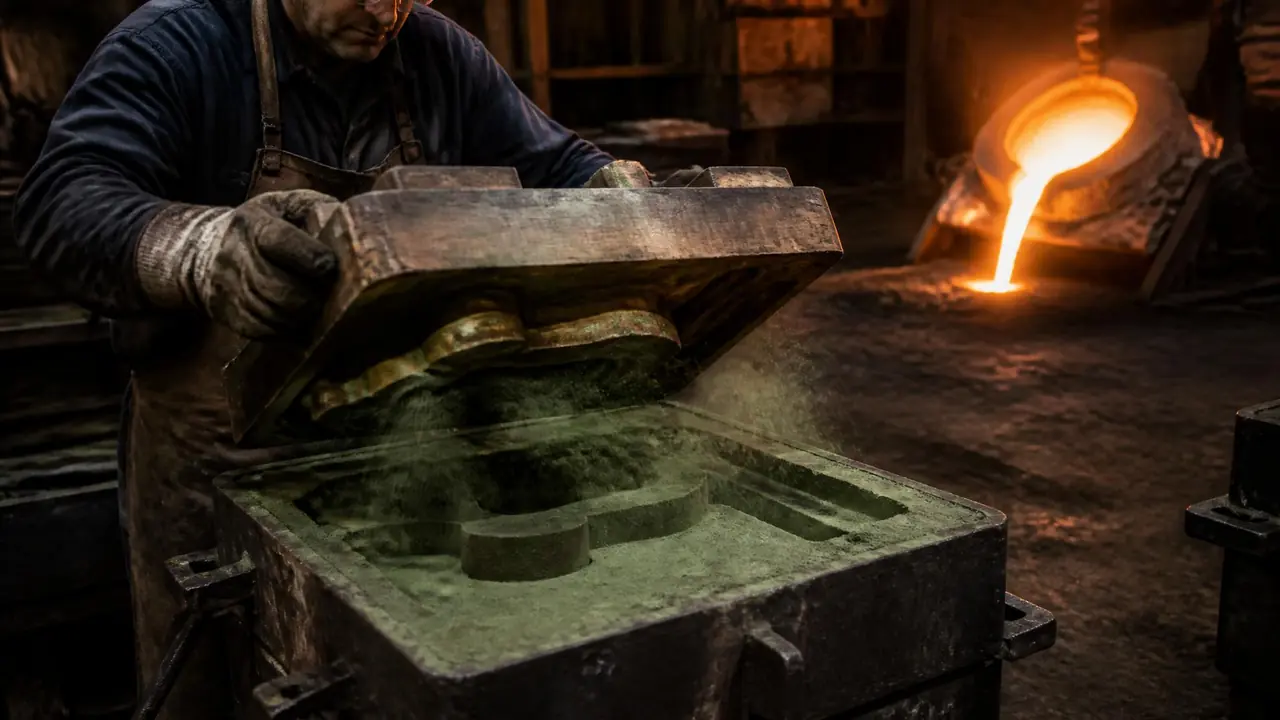

翻砂模具是什么？砂型铸造的木模与砂箱

翻砂模具这个词，铸造车间里天天有人喊，可真要解释清楚，不少人会愣一下——不就是拿砂子做个坑吗？我头一回跟师傅进造型工段，看他把木模往砂里一埋、拿风锤舂几下再一提，心里也是这么想的。直到自己浇出来的法兰大了两毫米、阀体里夹着砂，才知道这套土办法的讲究全藏在细节里。

先把概念掰开。翻砂是老一辈对砂型铸造的行话，所谓翻砂模具，指的是给砂型造型用的整套工装：定形状的木模或者金属模、配套的芯盒、托砂的砂箱，再算上浇口棒、冒口棒这些辅具。金属液倒进砂型，冷透后打掉砂壳就能取出铸件，型砂过筛回用，材料几乎不浪费。这也是它活了几百年、始终是铸造厂里最便宜工艺的原因。要拿砂型铸造和金属型铸造放在一起比个高低，我之前写过一篇铸造模具的对比，两条路各自的活法不一样，可以先看那篇再回来。

翻砂模具由哪几样东西组成？

一套翻砂模具至少要有四样：定形状的木模、托住砂型的砂箱、成型用的型砂，还有引金属液的浇口冒口系统，缺一样就浇不出铸件。下面按老规矩一样样说。

木模是灵魂。铸件长什么样，全看它。老厂里木模工段是独立的，红松、杉木下料，胶合、刨光、刷漆，一套中型木模做下来要一个星期上下。砂箱就是四个钢框，大件用的带箱带和定位销，防止合箱时上下型错位。型砂的学问最大，传统黏土砂靠膨润土当黏结剂，新砂掺旧砂回用，混砂机里加水辗匀，水分控制在4%左右——手一捏能成团、一碰就散，这个手感练出来才算入门。树脂砂和水玻璃砂是后来的东西，强度高、好清砂，大件基本都改用它们了。

浇冒口系统最容易被新人忽视。直浇道、横浇道、内浇道把金属液引到型腔，冒口负责补缩排气。位置摆错了，缩孔缩松全藏在加工面上，铣开才发现，一批跟着报废。这话不是吓人，是铸造车间每个月都在发生的真事。

木模做错一毫米，铸件就废一批

木模不能照图纸直接做，要按金属收缩率放尺，灰铁放1%左右、铸钢放2%上下，另留1到2度的起模斜度，不然起模时砂型必塌。这是翻砂的第一课。

我们车间接过一批灰铁阀体，法兰外径图纸标400毫米。师傅下料时把木模做到404，我那时候不懂，还以为他量错了。浇出来一冷，缩回去正好卡在公差带中间。灰铁的线收缩大概在1%上下，铸钢到2%，铝硅合金1%左右，不同牌号还得微调，老师傅脑子里都有一张自己的放尺表。木模车间量尺寸用专门的缩尺，尺子本身按比例放大过，省得每次拿计算器换算。

起模斜度是同一类事。垂直面不留斜度，木模一提，型腔边缘的砂就被带松。铸件侧壁一般留0.5到2度，越高越陡。木模表面还要反复刷漆抛光，越光溜越好起模。老实讲，翻砂活干得好不好，一半在造型工手里，另一半就压在这副木模上。

打砂型最容易翻车的几个环节

翻车最多的是三件事：舂砂太紧不出气、太松要塌型；起模晃动带塌型腔边缘；合箱忘吹散砂，浇出来全是夹渣。这三关把住，成品率上一个台阶。

我翻过最疼的一次车就是合箱。那天赶工，上下型吹都没吹就合了，箱缝里掉进去几粒散砂。铝水720℃左右浇下去，铸件加工到内孔，露出一片硬点，六件全废。师傅没骂我，就撂下一句「砂型是活的，你糊弄它，它就糊弄你」。这句话后来我讲给每一个新人都听过。

水分也卡人。型砂配得太湿，金属液一进型腔，水汽顶着往上冒，呛火带白烟，铸件表面气孔一片。所以老造型工配砂宁干勿湿，干一点顶多紧实度差点，湿了直接出废品。透气还有一手：舂完砂拿扎针在型腔四周扎透气孔，扎到离木模表面十来毫米就停手，扎穿了金属液钻进去反而粘砂。浇注时看着白烟从冒口那头冒出来，气才算走顺了。

小批量的铸铝件是翻砂车间最常见的活。市面上一口铸铝锅的毛坯，很多还是翻砂翻出来的。我们给铝制品厂配过几套倒铝锅用的模具，木模加芯盒不到两千块，一天能造型二十多个砂型，这笔账压铸工艺根本没法算。至于倒铝锅模具怎么做才耐用，那篇倒铝锅模具的实战经验里写得比我细，可以翻翻。

话说回来，翻砂也不是唯一选项。拿泡沫做模的消失模工艺，这些年在大件上铺得很快，模样不取出、直接埋砂浇注，起模塌砂这些烦恼少了一大截，代价是前期投入和废气处理都得掂量掂量。

回到开头那个问题，翻砂模具真不是拿砂子做个坑那么简单。木模放对尺、型砂配好水、砂箱合得净，三件事看着都土，件件关系成品率。哪天你路过铸造车间，看见工人抡着风锤舂砂，别以为那是纯力气活，那是几十年手感在砂堆里落位。

常见问题

翻砂模具的木模用什么木头做？

红松、杉木最常见，纹理直、变形小、好下刀。要求高一点的用樟木，或者贴一层层压板防潮。小批量但要长期翻的，现在很多直接上铝合金模或者树脂模，贵一点，胜在不怕潮。

翻砂铸造和压铸到底选哪个？

看批量和壁厚。翻砂开模成本低，几百件也划算，适合大件厚壁件；压铸要开钢模，光模具费几万起步，得有几十万件的量才摊得平。我的建议是先算量再定工艺，别听销售一通吹。

一套木模能用多少次？

保养得好，翻个两三百次没问题。木模怕潮，用完要收进干燥的架子，磕掉角得马上修。我们有一套铝锅木模用了四年，起模上万次，最后是因为整体变形才退役的。

翻砂模具可以自己做吗？

简单件完全可以。买几十块一副的小砂箱，型砂自己配，木模动手做或者找木工代做。但芯盒复杂、精度要求高的件别硬来，找专业木模厂做，一套也就几百到几千块，比报废一炉金属液便宜多了。
