拉管模具怎么选？材质、定径带和道次配模的车间实战

Taoxiaopu Team 发布于 2026-10-22 2,300 字

别绕了：拉管模具七分看定径带、三分看润滑，材质按月产量定，小批量用45号钢渗氮模足够，月产几十吨往上直接上YG15硬质合金；碳钢管一道次减面率压在15%到30%之间，皂化这道工序千万别省。

拉管模具耐不耐用，跟买到假货关系不大，跟你会不会配道次关系最大。昨天车间的学徒抱着一套拉了不到八百米就出划痕的模子来找我，我看完模孔就回了这句，他还不服气。

把这事说明白得从结构讲起。外模内壁分四段，入口锥、压缩锥、定径带、出口带，管子从大头进，从定径带那一圈出来定型。劲全使在那一圈上，那一圈就最先老，跟拧毛巾一个道理。划痕来得早，八成是道次压得太狠，定径带超负荷了。

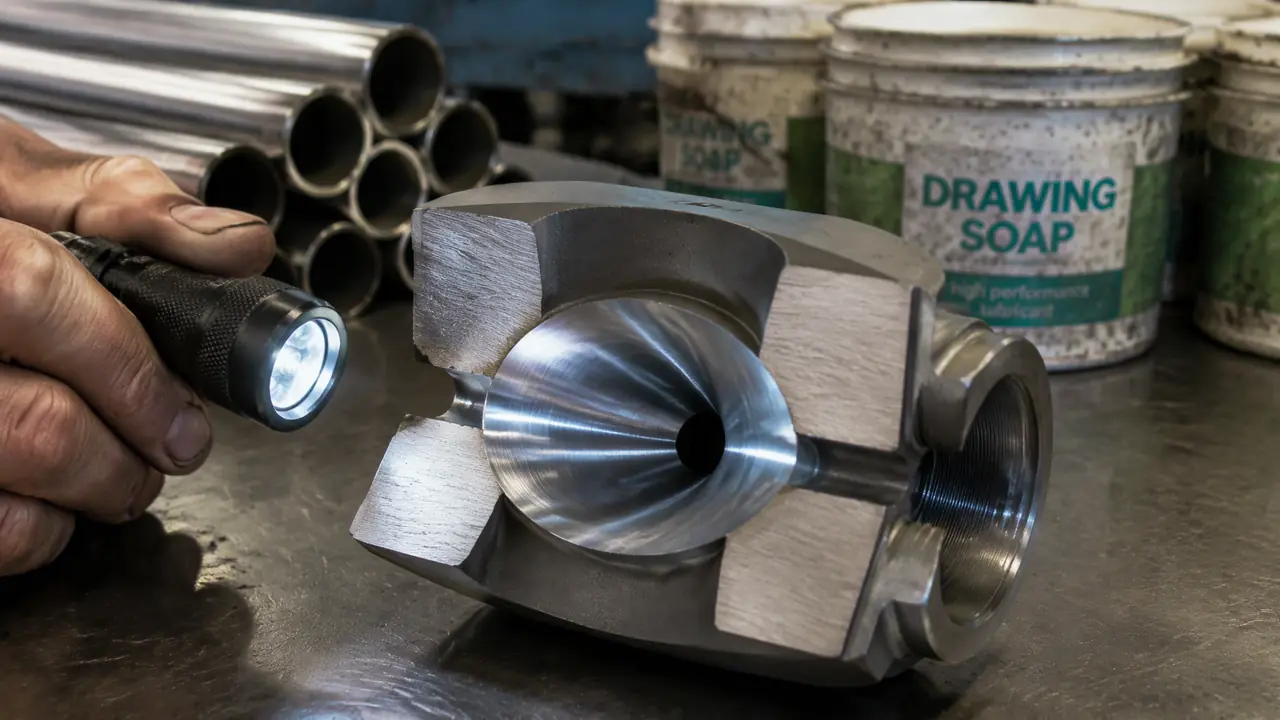

看模具状态别等拉废了才动手。拿手电往模孔里照，定径带发亮、起沟、挂金属瘤，都是要出事的信号。这套习惯是当年带我的张师傅硬逼出来的，说真的，救过我不止一回。

拉管模具的结构，盯着定径带就够了

定径带是管子定型的最后一圈，长度一般取壁厚的0.5到0.8倍，太短管子出椭圆，太长拉拔力翻倍还容易粘模。验一套新模，别的先放放，先验这一圈的光洁度和圆度。

入口锥是引路的，角度磨得陡了，管子头部一进模就顶死；磨缓了咬不住，容易打滑空转。压缩锥承担主要的减径量，锥面角我们车间常用10到14度之间，拉软一点的碳钢往大取，拉合金钢往小收。

出口带就一个作用，让管子出来不被刮。别小瞧它，我见过一套模子其他地方都好，偏偏出口带崩了个角，管子外表面一道道白杠，客户整批退货，厂里赔得肉疼。

小产量选45号钢渗氮模，两三百一套够用；月产三十吨往上，直接上YG15硬质合金，寿命差十倍，摊到吨上反而省钱。这笔账很多新开厂的朋友没算过，一上来就冲着贵的买。

展开说说。45号钢渗氮模便宜，打样和零星小活儿用它，寿命大概八百到一千根小管，扩孔超过0.1毫米就该换。Cr12MoV淬火加渗氮算中间档，一套六百到一千块，耐磨性上一个台阶。YG15硬质合金模两千到四千，拉碳钢管能撑三万到五万米，孔型稳，成品公差能咬在±0.02毫米以内。

说实话，我吃过死贵的亏。前年赶一批精密管，图省事全上的YG15，结果单子干完模子还九成新，压在架子上吃灰。后来学乖了，按月产量倒推模具投入，宁可先便宜后升级。挑钨钢模厂家的时候别只盯着牌号，烧结工艺和内孔研磨才是真差距，这篇钨钢模具厂家怎么挑？牌号与烧结工艺把里面的门道讲得比我细。

碳钢管一道次减面率控制在15%到30%最稳，超过35%断管和崩模的风险直线上升，壁厚越厚、钢越硬越要往下限收。这是我在拉管机上一年一年试出来的经验值。

举个例子，φ57×5的管子要拉到φ45×4，我们一般分两个道次，中间加一次退火，680度保温后炉冷。硬要一道次干到底，30吨的链条拉管机是吼得动，管子受不了。

这个坑我踩过。有回赶交期，一道次减面率干到将近四成，第二根管子直接断在模子里，芯棒也别断在里面，停下来掏了两个钟头，材料加人工赔进去小两千。打那以后我给自己立了死规矩，道次表定了就不动，赶期也不动。

带芯棒还是空拔，我也表个态：要尺寸精度的活儿我更偏向带芯棒拉，上芯棒费事，壁厚能咬得住；空拔省事，外径缩了壁厚却不缩，椭圆度难看，高要求的活儿基本过不了关。道次怎么一步步往下排、缩面率怎么算，这篇冷拔模具的缩面率怎么定？拉拔道次里有一套现成的配模思路，跟我车间里用的路子差不多。

碳钢管拉拔前磷化加皂化是标配，皂化膜不匀，模具内壁直接干磨，定径带半天就拉出沟，润滑剂的钱再紧也省不得。见过太多模子不是拉坏的，是干磨磨坏的。

我们车间的皂化液按3%到5%的浓度配，天冷加热到四五十度再用，皂化膜才挂得匀。拉完一道次的管子别直接堆在地上，皂化膜蹭掉了，下一道次就白拉。

拉不锈钢更娇气，草酸处理之后要上不锈钢专用润滑剂，拉起来模温能到七八十度，得边拉边补。我上个月刚试了个土办法，在入口锥前面加了个小油毡垫渗油润滑，定径带的磨损肉眼可见地变轻，成本就几块钱，同行可以试试。具体到每家厂的管子钢种不同，配比还得自己摸。

后来那套出划痕的模具，我们送去重新研磨了一遍定径带，把学徒的道次表也改成三个道次，现在那批管子拉得顺顺当当。模具这东西不娇气，就怕人糊弄，盯住定径带、配好道次、别省皂化，一套模子能给你干出十套的活儿。

看你要什么。对外径要求松、壁厚不挑的普通管，空拔省钱省事；壁厚和椭圆有要求的，老老实实上芯棒。我们车间七成的活儿还是带芯棒干的。

轻度的划痕和挂瘤，重新研磨抛光定径带就能接着用，费用几十到几百块。要是内孔崩裂或者扩孔超过0.1毫米，修的价值就不大了，硬修回去尺寸也不稳。

45号钢渗氮的两三百，Cr12MoV的六百到一千，YG15硬质合金的两千到四千。报价低得离谱的，先怀疑材料和烧结缩水，别急着捡便宜。

不锈钢加工硬化快，减面率要比碳钢管再收小五到八个点，润滑得换专用料。模具寿命普遍只有拉碳钢管的一半左右，报价时要把这层算进去。
