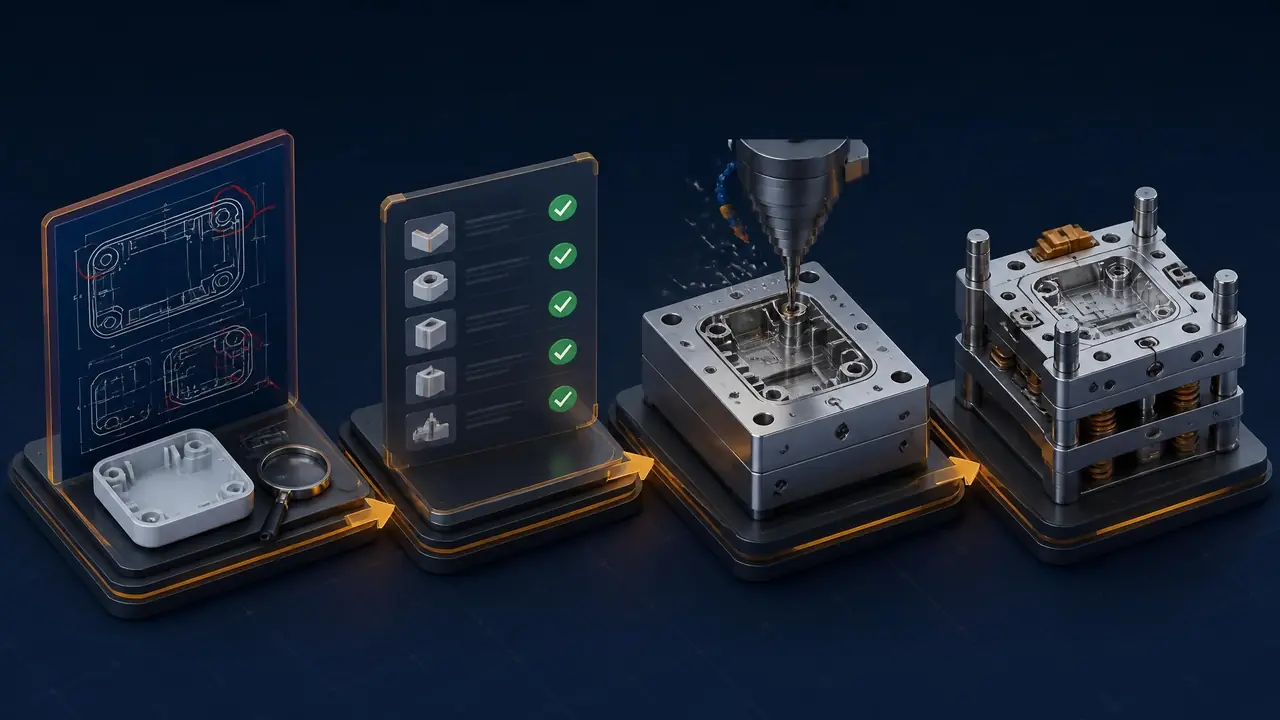

模具设计流程从哪步开始？评审到DFM

产品图一到手就想开UG拉分型面？我劝你先停一下。我见过一套家电外壳模，客户图纸里卡扣位没给脱模斜度，设计师觉得问题不大直接开做，试模的时候卡扣位整圈拖花，回头补斜度改镶件，前后两周搭进去了，钢料钱还白花。这就是跳过评审的代价——模具设计流程真正的起点是评审，图纸没过审就画图，等于替客户的设计问题买单。

评审到底审什么？拆开看就三件事：产品结构能不能出模，公差和材料给得合不合理，量产成本划不划算。壁厚不均、特征相碰、孔距标错，这些问题留在纸面上改，一个电话的事；等钢料上了机台才发现，就是电火花加工加省模打磨的钱。评审通过之后再往下走，从产品分析到图纸放行怎么衔接，这篇塑胶模具设计的完整流程写得很细，可以对照着看。

评审怎么开：三份资料凑齐再坐下来

评审不是走过场。产品图、预估产量、客户注塑机参数三份资料凑齐再开会，一次过审的概率最高，缺一样就先补齐。我们车间的习惯是，评审会前设计师先把图纸过一遍，把明显出不了模的地方标红，带着问题清单去开，而不是到了会上现场翻图。客户那边至少要给三样东西：带公差的2D图、预估月产量、用来生产这副模的注塑机吨位。少一样，后面全是猜。

举个我自己碰过的例子。上个月一套医疗设备外壳模，客户只发了3D没发带公差的2D，评审会上我直接停下来要图。外观面公差给±0.05还是±0.1，模具结构差一个级别，钢料从P20换到718H，价钱差挺多，模架也得跟着加厚。客户重新发了图，斜顶空间也顺带确认了，这一趟停下来值。评审记录要双方签字，口头答应的"没问题"，试模出问题全算设计师头上。

产量这个数很多人不当回事，其实它决定模具寿命档位。月产三千件和月产三十万件，一副模具的方案完全不同，前者P20就行，后者型腔得上预硬钢甚至做表面渗氮。新人对评审流程没底的话，可以看看这篇模具设计入门，六个阶段的顺序讲得比较清楚，评审是第一道也是最容易省掉的一道。

DFM分析：把车间的问题提前到图纸阶段

DFM就是替车间提前挑刺：斜度够不够、壁厚均不均、行位斜顶放不放得下，都在图纸阶段谈拢，别等钢料上了机床再吵。评审管"这个产品能不能做"，DFM管"这副模怎么做才省事"。DFM报告我们一般按四块写：脱模、填充、缩水、顶出。每一条都对应车间里一种真实发生的返工。

被我打回最多的一条是脱模斜度。ABS件外观面我们普遍要求1°起步，客户图纸经常只给0.3°，还嘴硬说外观不允许加大。怎么办？摆数据。0.3°的深腔件，注塑的时候粘模力大，脱模瞬间外观面起波浪，省模师傅得跪着抛大半天。客户听了算账的，基本都松口。收缩率也在这一步锁死，PP料我们按1.5%放，实测波动大概1.2%到1.6%；ABS按0.5%。模温控制在80到90℃之间的时候，收缩最稳，试模数据基本不打脸。

图纸阶段改和试模后改，差价摆出来就明白了：

这张表不是吓人，是上个月刚结的一套模具的真实报价单反推出来的。模具结构里哪个点最容易翻车，这篇模具结构设计的关键点把易错位置列得很全，第3个点我在三套模上见过同一个坑。

评审到DFM的时间账，这样排才不返工

中型注塑模从评审到DFM定稿，顺利的话10到15天，其中一半时间耗在客户确认往返上，把确认节点前置能省一周。我这边的时间账大概是这样：产品图评审1到2天，DFM报告编制3到5天，客户确认往返少则3天多则一周，全部走完才进详细设计。听起来慢？一点也不慢。对比一下我带的两个项目：一个走了完整流程，试模到交模15天，一次过；另一个客户催得急，DFM只给了两天草草签字，结果行位碰滑块，拆模改了一个星期，整机交期反倒晚了10天。

急，是所有返工的根源。客户催你可以理解，但有一条底线我守得很死：DFM报告客户方必须签字确认，邮件也行。没签字就下料的单子，出了问题扯皮扯不清，责任全是设计这头的。实话说，签字这一步不是为了甩锅，是逼客户认真看一遍报告，很多问题他一看就自己改了。

还有个小经验。评审和DFM别开成两个会，中间隔三五天客户早就忘了上次聊了什么。条件允许的话合成一场，评审当场过，DFM初稿当场铺开讨论，客户拍板拍得快，来回邮件能省一半。时间省下来干什么？留给详细设计和电极加工，那才是真正挤不得的环节。

回头看开头那套卡扣位拖花的外壳模，问题不复杂，一个斜度的事，可惜发现的时机不对。模具设计流程从评审开始，到DFM把可制造性收口，每一步都在给后面的试模省时间。你现在手上如果有等着开模的图，先别急着拉分型面，把脱模斜度、收缩率、行位空间这三样对着图纸核一遍，核完你会发现要打电话确认的问题，比想象中多。

常见问题

评审没通过，可以边改图边等结论吗？

不建议。评审没过说明结构或参数有大问题，这时候画的图大概率要推翻。真要利用等待时间，就把分型面走向、顶出方案这些不受评审结论影响的思路先在纸上勾一勾，别投入正式出图。

DFM分析该设计师做还是客户做？

谁做模具谁做DFM，也就是设计师这边主导。客户给的是产品使用要求，工艺风险只有做模的人才清楚。有的客户自己有DFM清单，那是好事，两份合并着过一遍，漏项更少。

小模具、单件模也要走完整评审吗？

可以简化，不能省略。单件手板模不用开正式会议，设计师自己按清单过一遍斜度、收缩、顶出三样，五分钟的事，能挡住大部分低级错误。量产模别简化，返工的损失比评审时间贵得多。

DFM报告一般要写多细？

够执行就行。我们固定四块：脱模、填充、缩水、顶出，每条写清现状、风险、建议三行，配截图标注。写太厚没人看，客户确认反而拖时间，三五页最合适。
