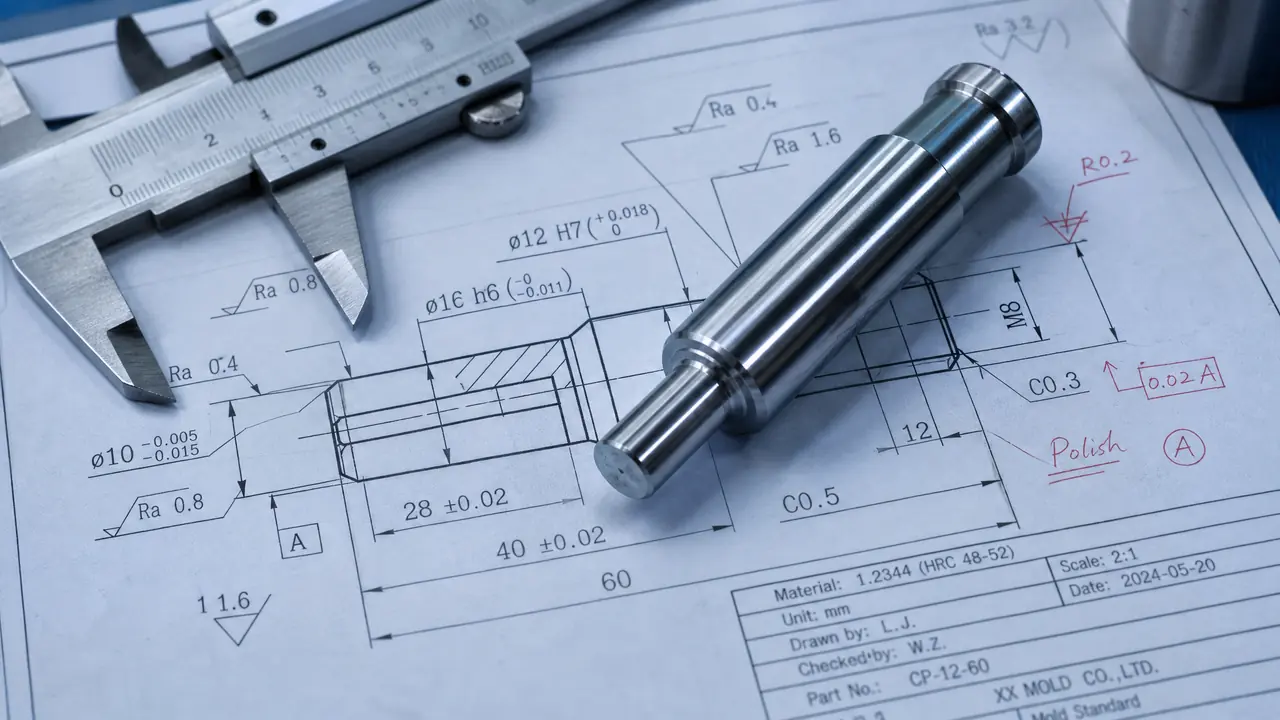

模具零件图怎么标注？配合公差粗糙度

模具零件图画到最后一晚，拼的不是建模速度，是标注。我刚转设计岗那阵子，结构做得挺顺，结果钳工拿着图上来第一句话就是：这个孔跟轴怎么装？卡的是多少？那一刻我才明白，尺寸线谁都会拉，配合公差和粗糙度标没标对，才是设计员和绘图员的分水岭。

说个真事。有套注塑模，顶针孔我只标了直径，粗糙度漏了，车间按普通钻孔 Ra3.2 做出来，试模两万模次顶针就烧死拉毛，重新铰孔抛光又停机四天。从那以后我出图前必做一件事：把所有配合面挨个圈出来，一个一个问自己——这里公差多少，这里粗糙度标几，基准在哪。这篇就把我这套习惯摊开讲。

配合公差：先分清谁装谁，再定松紧

导柱导套选过渡配合，型芯型腔固定选偏紧的过渡或轻过盈，顶针推杆这类滑动件留间隙，记住这三类，零件图的配合标注就有底了。展开之前先泼盆水：不用把整本公差表背下来，模具零件的配合翻来覆去就那几种组合。

导向类最典型。导柱固定端跟模板的配合，行业里普遍标 H7/k6 或者紧一档 H7/m6，装的时候木锤能进，拔的时候要借拉马；导套外圆我也见过标 H7/n6 的，轻压进去就不再动了。导柱导套之间那对滑动面才讲究，得留间隙，标 H7/g6 或 H7/f6，不然开合模发涩，模温一上来直接抱死。

成型件是另一套路。型芯压进固定板，要的是不松动还能拆修，常见 H7/m6 或 H7/p6；整体嵌入式型腔块差不多同档。镶件怎么分、从哪里拆，本来是塑胶模具设计的基本功，之前写过一篇从产品分析到出图的完整流程，这里只抠标注这一层。我们厂的习惯是镶件配合统一往紧里半档标，注塑的振动会把偏松的过渡配合慢慢晃松，胶件上冒出一圈飞边才知道镶件窜了位。话说回来也别一律打死，后期要频繁换件的部位，宁可松半档加两只定位销。

滑动件最忌讳标紧。顶针、推杆、滑块这些要动的零件，孔一般标 H7，轴按标准件买来就是 g6 的公差带，配合面留出 0.01 到 0.03 毫米的实际间隙，高温下才拉得动。有回我图省事，把一批直径 2 毫米的小顶针孔也标成了过渡配合，钳工没吭声照做，试模第一模顶出机构卡得咔咔响，拆下来一看孔全涨了。那次返工花掉的工时，够把全车间的顶针孔抛光一遍。

淬火件还有个隐藏项：留磨量。滑块、斜顶这类要淬硬到 HRC50 左右的零件，粗加工时单边留 0.3 到 0.5 毫米，图上必须写清楚淬火后磨配，不然车间按成品尺寸做，淬完变形你哭都来不及。

粗糙度标多少：滑动面最紧，非配合面放最松

导向滑动面 Ra0.4 起步，顶针孔不低于 Ra0.8，非配合面 Ra3.2 就够，全图一刀切标高等级，加工费会翻着涨。粗糙度不是越高越好，是够用就好，每压一档价格跳一跳。

顶针孔那个停机四天的教训就出在这。Ra3.2 的孔壁配淬硬顶针，胶粉一积就是拉缸，改成 Ra0.4 加铰孔抛光之后，后面连着三套模跑两万模次以上都没再出过问题。导柱导套的滑动面同理，Ra0.4 起步，精密模压到 Ra0.2 也不稀奇。

成型面看胶件说话。外观光面的型腔，Ra0.1 到 Ra0.2，镜面件甚至要手工抛到 Ra0.025，图上老老实实标数值；要蚀纹的面别标 Ra，标纹板号，比如 VDI3400 的 24 号纹或 27 号纹，纹号跟 Ra 是两套语言，标错了供应商就按自己的理解来，做出来的皮纹深浅对不上。内腔非外观的位置 Ra1.6 到 Ra3.2，省下的抛光工时是真金白银。

非配合、非成型的面，我一律 Ra3.2 甚至 Ra6.3，没人会多看一眼。见过新人把整张图的粗糙度统一标 Ra0.8，加工报价直接上浮三成，老板拿着报价单来问为什么。粗糙度每紧一档，铣、磨、抛光的工序就多一道，钱就是这么叠上去的。

基准和形位公差，为什么总有人漏标？

基准选加工时真正用来定位的那一个面，同轴度垂直度跟着基准走，漏标了钳工只能靠手感找正，装一天模全凭运气。形位公差不写，车间就默认你没要求，做歪了连验收依据都没有。

最常见的一幕：导套孔跟导柱孔要求同轴，图上没标，加工部门两台机床分开做，装模的时候四根导柱硬是插不进对角孔，钳工拿油石磨了整整一下午。其实一行字就能避免——以 A 面为基准，标 0.02 毫米的同轴度。这种标注成本是零，漏掉的成本是几天。

垂直度也是重灾区。型芯装进固定板，芯子歪 0.05 毫米，顶出的胶件壁厚就不匀，缩水痕全往薄的那侧跑。图上给安装端面条 0.02 的垂直度，配合面贴紧了自然就正。另外图纸右下角那行未注公差按 GB/T 1804-m，很多人不当回事，m 级对中小尺寸放得挺宽，模具上的配合孔最好别指望它兜底，能单独注的一律单独注。

说到基准就得往前追。基准面选哪个，画结构的时候就该定下来：哪几个零件互为定位、镶件从哪个方向拆、顶出往哪边让，这些在结构设计里都有现成的讲究，之前那篇模具结构设计的7个关键点里就点过最容易翻车的地方，可以对着看。

把话收回开头那套注塑模。后来我把全套零件图重新过了一遍，配合面列表、粗糙度分级、基准标注三张清单核对完才发图，车间再没为标注问题找过我。模具零件图的标注说难不难，难的是把每一处都当成会出事的部位来对待。今晚手头要是有图纸，先把顶针孔和导套内孔的粗糙度翻出来看一眼，十有八九有你该改的地方。

常见问题

模具零件图和装配图的标注有什么区别？

装配图管的是位置关系和安装尺寸，零件图管的是单个零件能直接加工出来的全部信息。画零件图别照抄装配图尺寸，要按加工和测量的习惯重新排一遍，每处公差粗糙度都得能落到机台上。

公差标得紧一点是不是更保险？

不是。公差收紧带来的是磨削工序和成本，还可能把车间逼得靠配研凑尺寸，反而慢。能用过渡配合解决的别上过盈，能 Ra0.8 的别写 Ra0.4，紧到刚好的那一级才是好图纸。

蚀纹面到底标 Ra 还是标纹号？

标纹号。蚀纹是化学咬蚀或晒版做出来的，纹号对应自己的一套深度体系，跟 Ra 数值对不上号。图上写清楚纹板标准加号数，比如 VDI3400 27 号，再注明纹面拔模角度要相应加大，这一处就交代完整了。

不用三维软件，二维 CAD 出零件图行吗？

行，很多老厂到现在还用二维 CAD 出图，标注水平跟软件关系不大，跟脑子里有没有配合概念关系很大。真要补工具这一课，AutoCAD、UG、中望3D 这些软件怎么分工那篇里有现成对比，选一个顺手的深练就行。
