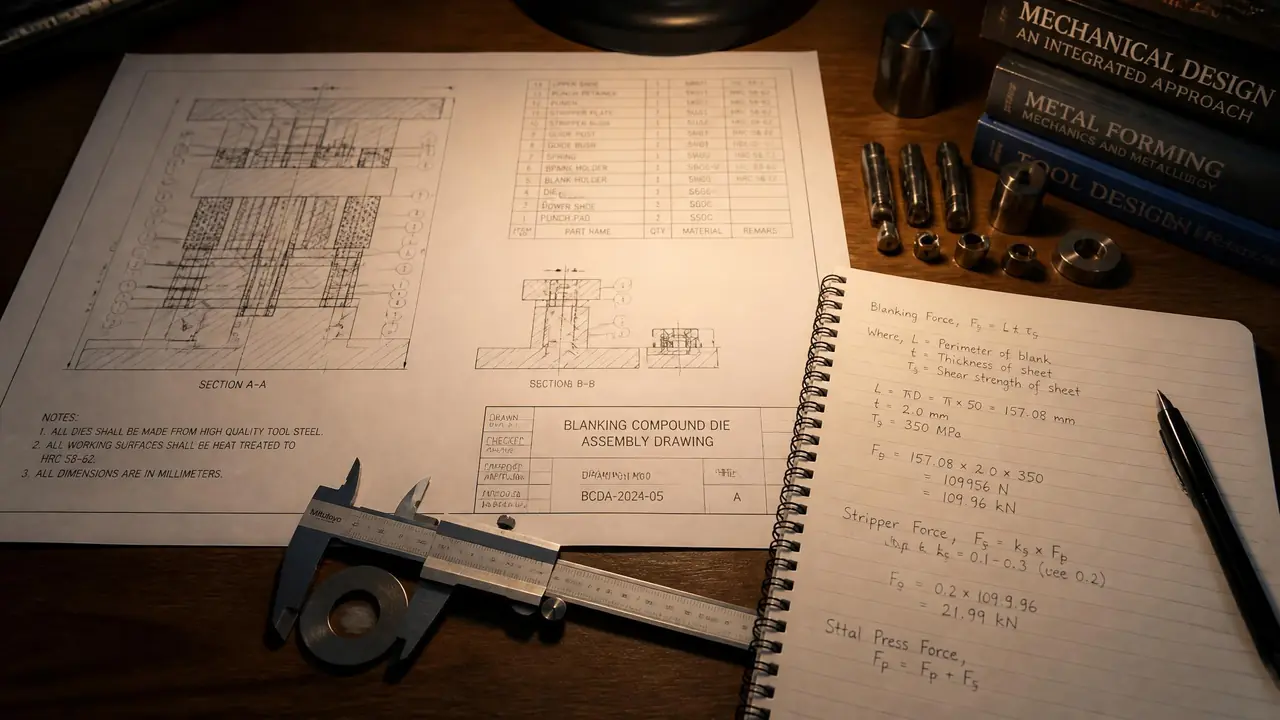

冲压模具设计课程设计怎么做？从选题到答辩全流程

十月一到，模具专业大三的课表里就多了四个字：课程设计。冲压模具设计课程设计这门大作业，说难不难，说坑是真坑——我帮学弟改过三套，自己也踩过一遍，最常见的结局不是不会做，是计算书和图纸对不上，答辩被老师三个问题问穿。

整个流程其实就五步：选题定方案、工艺计算、排样、画图、答辩。听着平平无奇。可每一步都有人栽，下面按顺序拆开讲，重点说坑在哪、怎么绕。

选题定方案：别一上来就挑战拉深模

课程设计选题认准平板类落料冲孔件，料厚一到三毫米，选复合模或简单级进模，两周课设别碰拉深模和复杂级进模。老师给的题库一般就几类：垫片、垫圈、支架冲孔、弯曲件、筒形拉深件。新手容易觉得拉深模"高级"，实际上拉深系数、压边力、拉深次数是一条长计算链，一步错步步错，课设周期根本收不了尾。弯曲模可以当备选，计算量小一半，但毛坯展开长度容易算错。

我当年抽到的是一个外径四十毫米、内孔十四毫米的垫圈，材料Q235，料厚两毫米，用正装复合模一次行程落料冲孔。看着朴素，好处很实在：计算链短，结构好画，答辩每个数都讲得清。老师给的产量假设一般是年产十万件，选复合模的理由就顺了——一次行程出两个尺寸，效率高，正好匹配这个批量。

冲裁力怎么算、模具结构怎么定，基础概念还没吃透的话，可以先翻翻这篇冲压模具设计入门：从冲裁力计算到模具结构设计打底，再动笔不迟。

计算书是重灾区：五个坑年年有人踩

计算书最容易错的是间隙方向、冲裁力系数和压力中心：落料以凹模为基准，冲孔以凸模为基准，卸料力推件力漏算，吨位就选小。这五个坑我一个一个说。

坑一，间隙方向搞反。落料以凹模为基准，间隙留给凸模；冲孔以凸模为基准，间隙留给凹模。方向反了，整套刃口尺寸全错，返工就是重画一套图。t两毫米的Q235，双面间隙按料厚的百分之六到九取，大概在0.12到0.18毫米之间，我当年取的0.144，答辩老师问依据，我答的是冲压手册按第二类间隙查的表，这一问一答才算过关。

坑二，冲裁力算完直接选冲床。公式是F等于K乘L乘t乘τ，K要乘1.3，τ用抗剪强度三百二十兆帕上下，别拿抗拉强度顶上去算。更要命的是卸料力、推件力、顶件力没加。我的垫圈算下来刃口冲裁力约一百四十千牛，加上卸料推件，总工艺力一百七十千牛左右，选了J23-25这台250千牛的开式冲床，余量三成，老师点了头。坑三，压力中心不算。复合模刃口不对称时必须算，偏心会让导柱单边磨损，试模就别劲。

坑四，排样搭边瞎估。搭边值要查表，料厚两毫米、条料手工送进，取两到两毫米半，圆形件排样的材料利用率一般六成多，我算出来是百分之六十七，把算式写进计算书，比空口说一句"合理"有说服力得多。坑五，闭合高度没校核。模具闭合高度得卡在压力机最大装模高度减五毫米、最小装模高度加十毫米这个区间里，这条很多同学根本没翻到那一页。

结构设计上还有几处容易出错的地方，这篇模具结构设计的7个关键点，第3个最容易出错可以对照着自查一遍。

图纸怎么画才不会被退回来重画

装配图先画主视全剖再对俯视图，凹模刃口尺寸必须带公差，凸凹模配作处标清配合代号，投影对不上老师一眼就能看出来。这一节的经验全是用返工换来的。

装配图主视图全剖，俯视图画下模再补一个仰视图，凸模、凸凹模、推件块这些零件在三个视图里都得找得到。我第一版图交上去，凹模刃口尺寸光秃秃一个数字没带公差，老师一句话打回：模具零件没有公差等于没标。凹模刃口按IT七级左右标，凸凹模配合位置写清H7/m6这类配合代号。明细表里销钉螺钉的规格、卸料板与凸模的间隙、弹簧的预压量，都是老师翻图时随手指到的位置，别偷懒。

软件方面，二维CAD足够应付大部分课设，想用三维出个爆炸图是加分项，不是必需。选软件之前可以看看这篇模具CAD软件怎么选？AutoCAD、UG、CATIA、中望3D分工全解，千万别为了炫技在课设最后三天换工具。我那两周的节奏是：前两天定方案查资料，中间五天写计算书，剩下全砸在画图改图上。画图永远比你想的费时，这个心理预期要提前有。

答辩老师最爱问哪几个问题？

答辩必问间隙取值依据、压力中心算法和结构选型理由，每个数字记牢出处页码，答不上就老实说回去核对，别现场编。我把当年被问的、加上围观别人被问的，整理了一遍。

高频问题就这几个：间隙为什么取这个值？压力中心偏了模具会怎样？为什么用复合模不用级进模？刃口磨损之后间隙往哪边变？你的垫板为什么用45钢不用T8？最后一个其实是材料题——垫板要承受大压应力，45钢调质够用，凸凹模才用T10A或者Cr12MoV淬硬。答辩前把计算书里每个数字标上出处，手册第几版第几张表。说不清的地方宁可老实讲"这里是按表格取的，回头再核对一遍"，比现场编一个数字强十倍。

老师评课设，一半看图纸规范，一半看你讲不讲得清自己的数字。两样都占，优就稳了。

回到开头那句判断：冲压模具设计课程设计的本质，不是做出一套惊天动地的模具，是把一条完整的计算链讲圆。方案定得朴素一点，数字来源记得牢一点，图纸公差标全一点，答辩那天你就不慌。当年那套垫圈复合模我拿了优，靠的不是图多好看，是每个数都答得上来。

常见问题

课程设计一般给多少天，时间怎么分配？

校内课设常见两周到三周，也有压缩到一周的。建议按二五三来分：两天定方案，五成时间写计算书，剩下的全给画图。画图永远超时，标准件尺寸提前查好，别画到一半再翻手册。

压力中心算不准怎么办？

圆形对称件的压力中心就在几何中心，可以不算，在计算书里写明理由即可。非对称件用多边形法或者力矩法都行，误差控制在零点几毫米没问题，答辩时说清方法比数值本身更重要。

复合模和级进模答辩时怎么选边站？

看老师给的批量。年产十万件以内、零件尺寸不大，复合模的理由最顺；批量大、孔多且分散，级进模的生产率优势才压得住场面。选哪个不重要，理由链完整才重要。

凸凹模壁厚太小会不会打穿？

会，这是复合模的先天限制。内孔和外形之间的壁厚一般别小于料厚的两到三倍，太薄就改级进模方案。把这条限制写进方案论证里，反而是个加分点。
