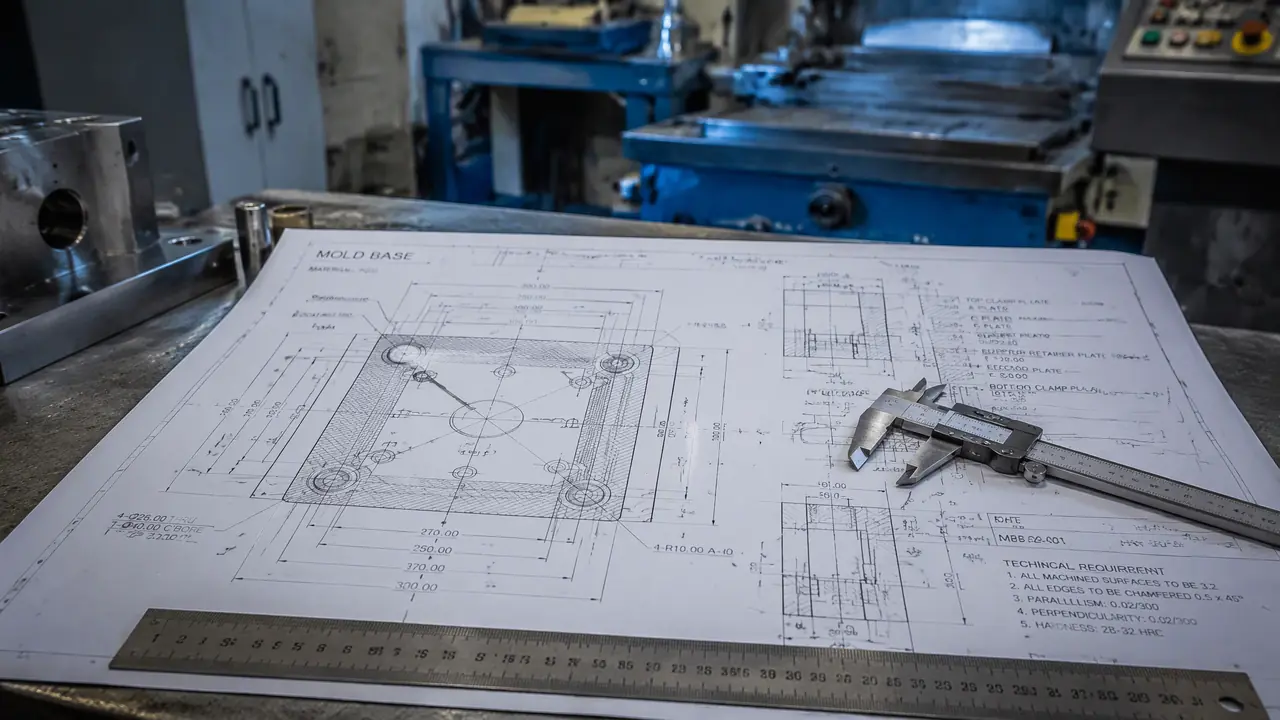

模具参数都指什么？看懂模架图纸上的关键数据

模具参数这个词，刚入行的人十个有九个被它绕晕过。我带过一个实习生，拿到龙记CI2030的模架图纸就愣在电脑前，问我上面密密麻麻的数字哪个是宽度、哪个是板厚，哪些能动、哪些动一下整副模就废。说实话，参数本身不难，难的是没人肯从头给你捋一遍。

先给本篇的判断：模架图纸上的参数，按用途分三堆就够了——决定「模具多大」的外形尺寸类，决定「能不能装上注塑机」的行程高度类，还有决定「能用多久、做多精」的材质精度类。看懂这三堆，一张图十分钟就能过完。骨架怎么搭、型腔怎么排，属于结构层面的活，流程可以参考塑胶模具设计从产品分析到出图的完整流程，这篇只盯参数本身。

先看四个数：模架长宽、板厚、方铁高度

看模架图纸先记四个数：模架长宽、A板B板厚度、方铁高度，这四个数决定模具能装多大产品。其余数据大多从这四个数派生，先把它们过完，再看别的。

型号本身就是长宽的缩写。行业里通行的叫法，2530就是A板B板250乘300毫米，前面的数是宽度，后面是长度，每50毫米一档往上排。板厚是另一套逻辑，A板B板常见从50毫米到150毫米，每10毫米一档，选型的时候像点菜一样报数。方铁（也叫C块）高度最容易被新手漏看，它是撑起顶出空间的那两块垫铁，产品要被顶出多少、水路要走多少空间，全看它留了多少余量。

我上个月核过一副2530的工字模，产品是个二百多克的外壳，A板90厚，方铁90高，够用。但同款换成带大斜顶的结构，方铁就得加到120，不然斜顶的驱动块没有行程空间。这种账只有排完结构才算得准，光看产品图拍脑袋定板厚，试模时发现顶针板干涉，返工就是一整套。

跟注塑机对号的三个参数：闭合高度、开模行程、顶出行程

闭合高度必须落在注塑机的容模厚度范围内，开模行程至少是产品高度加流道长度再加5到10毫米保险，顶出行程要保证产品完全脱出。

这三个数是给注塑机师傅看的。闭合高度是模具合紧后的总厚，机台有最小和最大容模厚度两个槛，模具矮过最小值还得垫垫铁，高过最大值直接装不上。厂里那台160T的海天，容模厚度大概180到380，我算闭合高度300出头放进去最舒服。这些数每台机不一样，别拿经验值硬套，用之前翻一下机台铭牌。

开模行程容易被低估。两板模的经验算法是产品高度加流道长度再加5到10毫米保险量，三板模还得把水口板那段行程加上，不然浇口料掉不下来。顶出行程我吃过亏——第一年独立排产，把顶出行程算少了5毫米，产品卡在顶针板上死活不掉，试模师傅当场黑脸。从那以后我核参数必带计算器，这种低级错不该犯第二次。结构层面还有哪些坑，可以对照模具结构设计里最容易出错的几个关键点过一遍，跟这篇的参数是互补关系。

材质和硬度：写在图纸角落里最值钱的字

模板常用S50C，型腔型芯按产量选P20或2738预硬钢，硬度普遍HB280到320，做透明件或有腐蚀才上S136这类不锈钢。

同参数不同材质，价差能拉开几千块。模架厂出的标准货，A板B板基本都是S50C，便宜、好加工、够用。真正花钱的在型腔型芯：产量三十万模次以内，P20系的2311或2738预硬钢就扛得住，出厂硬度HB290左右，不用你再热处理。做到了透明件、加玻纤或者带腐蚀性阻燃剂的料，就得换S136或者2316这类不锈钢，硬度能往后调，防锈防腐蚀。

我自己的倾向很明确：小批量件别迷信好钢。有回客户指定全套2738，一副2530的模架光板材差价就多了一千五到两千，结果那产品总量就五万模次，纯属浪费。反过来，玻纤料用软钢模腔那是真翻车，三个月型腔拉毛，产品表面全是划痕，整套镶件重做。钢是按寿命和料性买的，不是按预算越贵越好。

为什么参数差一点，模架价格差一大截？

模架价格对厚度和材质极其敏感，A板加厚20毫米或换成合金钢，报价能差两到四成，因为定制板要重新订料开粗。

标准模架是流水线货，尺寸全在档位里，现货三天五天到。你只要动一个非标数，流程就变了：单独订料、粗加工、重新跑精度，交期翻倍，价格跟着涨。拿我上次问的两份报价做个对比，感受一下差距。

数字是问的东莞一家模架商，波动肯定有，量级不会骗人。所以选型的正确姿势是先拿标准档凑，凑不下了再升非标，每动一个参数前先问一句：这个改动值不值这两千块。精度参数也是同理，导柱孔的位置度、模板之间的平行度，标准货控制在两个丝左右（0.02毫米），做精密件要升到0.01，价钱又是另一档，别一上来就喊最高精度。

回到开头那个被图纸绕晕的实习生，后来我让他就按这篇的顺序读图：先四个尺寸数，再三个行程数，最后材质精度角标。两周之后他独立核完了一副模架的选型表，一个数都没来问我。模具参数不是天书，它就是一串有先后顺序的决策点，你按顺序过，每个数都会自己开口说话。

常见问题

模架图纸参数里新手最容易漏看哪一项？

吊模孔和码模槽的位置。这两个是模具往机台上装的关键，位置不对装夹就别扭，严重时压板压不到实位。我见过设计到试模才发现吊环孔和运水接头打架的，钻孔重做，白搭三天。

产品收缩率和模架参数有关系吗？

关系不大。收缩率影响的是型腔型芯的尺寸缩放，模架只是骨架，外形跟着型腔走就行。但缩水率大的料往往要加大冷却水路，方铁空间和水接头位置会间接被牵动，排布时留点余量。

两板模和三板模的参数主要差在哪？

三板模多一块水口板，闭合高度更高，开模行程要把水口部分的行程算进去，机台行程不够就拉不开。另外三板模对导柱粗细更敏感，小导柱撑大模架，用久了容易别劲。

没有选型经验，有没有偷懒的核对办法？

直接去模架厂官网下载选型表格，把长宽板厚一个个填进去，超出档位的地方它会标红提醒。填完再把闭合高度跟机台铭牌对一次，两道卡子一过，基本不会出大错。
