冲压拉伸模具怎么定拉延筋？起皱与破裂

上个月有套空调面板的冲压拉伸模具在我手里卡了一个星期，起皱压下去就裂，把破裂问题摁住，法兰边缘又皱回来，来回横跳。别笑，这几乎是每套拉伸模试模都躲不开的阶段，而大部分反复，最后都追到拉延筋没定对上。

新手容易犯的错，是把压边力当万能旋钮。压边力一路往上加，皱是没了，料流不进来了，凸模圆角那圈直接裂给你看。干过拉伸的老师傅都清楚，压边圈是粗调，拉延筋才是精调。筋的位置、高度和圆角大小，决定板料往凹模里流的快慢，也决定各处进料是否均匀，起皱与破裂的平衡就在这条筋上找。

拉延筋到底管什么：一条筋就是一道进料闸门

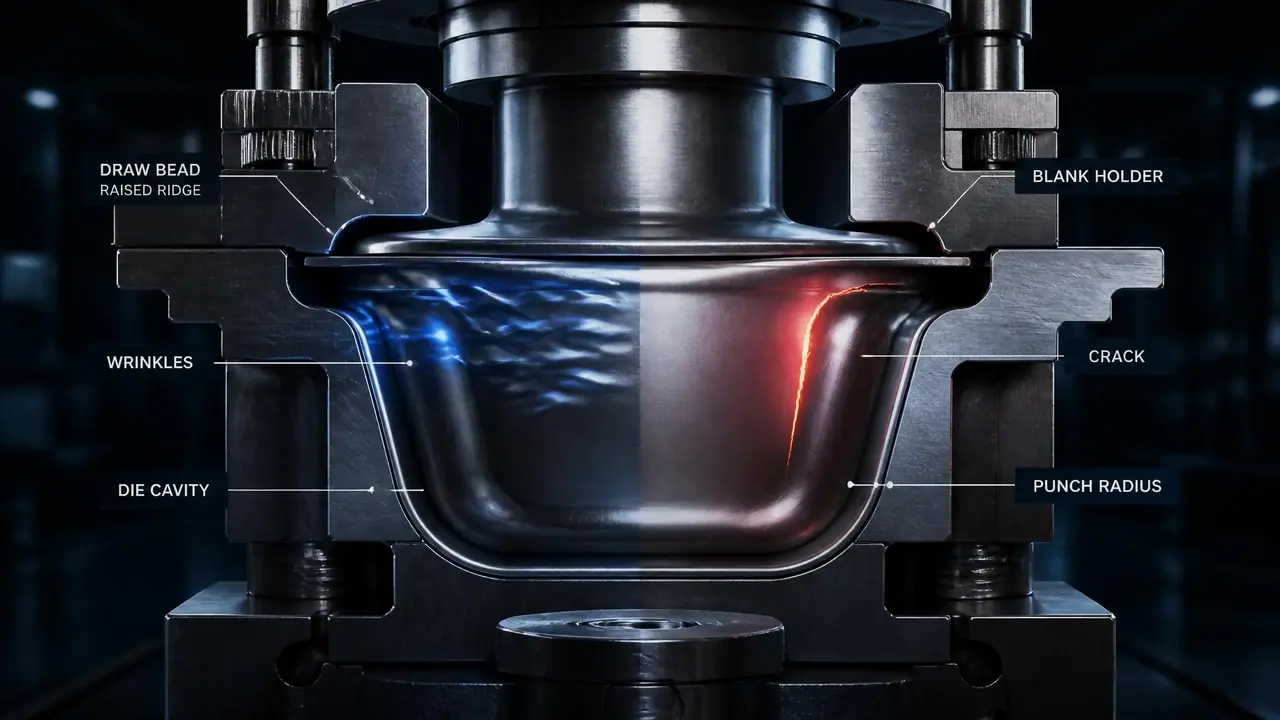

拉延筋是给板料流动加阻力的闸门，靠筋高、圆角和布置位置控制进料快慢，阻力不够法兰起皱，阻力太大会把角部直接拉裂。板料从压边面流进凹模，要绕着筋上下弯折两次再回直，每一道弯折都在消耗它前进的动力，这个消耗就是进料阻力。

阻力不足，法兰区域的多余材料失稳，形成一波一波的波浪，也就是外皱。阻力给到位，多余材料被挡在筋外，让压边圈压平，皱自然消失。可阻力过头，材料来不及往里补充，危险截面会先拉薄后开裂。一条筋，同时管着这两头。

布置上有个基本逻辑叫等阻力原则：直边区材料流动快、阻力天然小，一般要设筋；圆角区材料流动慢、阻力天然大，常常不设筋或者只设浅筋。整圈进料速度拉齐了，起皱和破裂才都有得谈。拉延这道工序在整套模子里前后的衔接，可以看这篇模具制造全流程的十二道工序梳理：模具制造全流程十二道工序详解。

起皱和破裂，先动哪个旋钮？

先看位置再动手：法兰边缘起波浪，加压边力或加高筋；壁部和凸模圆角附近发亮、减薄超过22%，就得降筋高、放大圆角。方向搞反，只会从起皱修成开裂，再从开裂修回起皱，来回白耗试模次数。

起皱要分两种。法兰边缘的波纹是压边力不足或筋阻力不够，属于外皱，好办。悬空区的皱，也就是凹模圆角以内那段自由表面起浪，说明外面进料太快里面撑不住，这时候反而要在对应位置补筋挡料，跟外皱的处理方向完全不同，别弄混。

破裂之前有征兆。料裂开之前，危险点会先发亮，出现细密的滑移线，现场拿油石轻打磨再用放大镜看，能提前半天发现问题。做覆盖件最好留一套CAE的减薄云图对照，行业里普遍把20%的减薄当黄牌线，超过22%就该动模了。我去年经手的一套冰箱内胆拉伸模，筋高5毫米时最薄点减薄量测出来24%，把筋磨低到3.5毫米、入口圆角从R8放大到R10，减薄回到19%，法兰的皱还压得住。一次试模解决两个毛病，靠的是动筋，不是死命加压边力。

外覆盖件这类对外观和刚性都挑剔的活，筋的研配更是抠到蓝丹接触率，大厂做到什么程度，看这篇瑞鹄模具的技术实力与口碑分析就有概念：瑞鹄模具怎么样？从技术实力到市场口碑的分析。

定筋的实操顺序：先估、再布、后修

顺序是估料流、布筋位、试浅筋：直边放筋圆角少放，筋高从3毫米起步，每次只改一个变量，记下压边力吨位和减薄率再动下一处。

我自己的习惯分四步走。第一步看材料，08铝、DC04这类延展好的低碳钢板，筋可以做得狠一点；不锈钢和高强板流动性差，筋要矮、圆角要大，不然没等你压住皱，先裂了。第二步布位置，按等阻力原则把筋安排在直边段，靠近凹模口但留出距离，行业普遍留15到25毫米，贴太近凹模口容易啃出毛刺。第三步定尺寸，筋高一般3到6毫米，筋的圆角R大约取筋高的一半，对面槽口R要比筋R大2毫米上下，防止啃伤板料表面。

第四步试模修筋。先做浅筋，皱了加高，裂了磨低，一点一点地压，一次只动一个变量，改完把压边力吨位和减薄数据记在本子上，下次试模有据可依。改筋不便宜，磨低容易焊回难，真要补得用激光焊控制热影响区，工模具修补机的选择和用法我在这篇里写得比较全：工模具修补机怎么用不花冤枉钱。

筋型怎么选，列张表更直观：

补充一句，双筋间距行业普遍取20到30毫米，两根筋可以高低搭配：外面那根做高做狠，里面那根留着微调，试模余量就是这么留出来的。

话说回来，开篇那套空调面板模，最后是这么收的场：把外侧两段直边的筋加高0.5毫米，转角处不动，压边力从机床吨位的七成回调到六成半，皱和裂同时消停，从第一次试模到交模前后15天。定拉延筋没有玄学，就是把进料阻力在整圈上摊匀。你手上那套要是还卡在起皱与破裂之间，先去量减薄率，再决定加筋还是磨筋，别上来就死拧压边力。

常见问题

拉延筋一定要绕法兰布置一整圈吗？

不是。多数件只在直边区设筋，转角区靠材料自身的流动阻力就够了，一整圈都布筋反而容易把角部拉裂。试模时看进料痕迹补缺就行。

筋一般设在压边圈上还是凹模上？

行业常规是把筋装在压边圈上，凹模压边面开槽。这样试模修筋时拆压边圈就能干活，不用吊凹模，改动快得多，也省得研配两遍。

没有CAE条件，筋高怎么估？

按料厚拍经验值：0.8毫米左右的低碳板，起步筋高3毫米上下；料厚每加0.2毫米，筋高可以往上提0.5毫米左右。先浅后深慢慢加，比一步到位省事。

筋磨低了还能恢复吗？

能，但麻烦。激光焊补后要重新机加再研配，接触率得重新打蓝丹确认，费用和工期都比一开始留足试模余量高。所以定筋宁可先浅，给加高留余地。
