垫片冲压模具怎么落料？橡胶纸垫的刀口

上礼拜有个做泵阀配件的老板，抱着一摞丁腈胶垫和纸垫来找我，开口就问：垫片冲压模具是不是开套钢模就完事了？我捏了捏料，2 毫米厚的胶垫，一张垫片出厂价三毛多，一个月也就两千张的量。判断我当场就给了：这套模不该开钢模，先上刀模。

他不太服气。这我理解，"冲压"两个字听起来就该是钢凹模配冲头。可垫片这个品类偏偏不一样，材料软、料厚薄、单价低，模具费在成本里占的比重比五金件高一大截。刀口形式选错，省下的模具钱会全部变成毛边和返工工时。我把这几年打垫片攒下的经验拆开讲，你可以对着自己的料单看。

落料和冲孔，在垫片模具里怎么分工？

落料切的是垫片外轮廓，切下来的那块是产品；冲孔打的是内孔，掉下去的才是废料。外圆带螺栓孔的垫片，量大就上落料冲孔复合模，一次出片。

这两个词在冲压行里天天挂嘴边，新入行的却经常搞混。分辨办法特别土：看你要哪块。做垫片要的是被切下来的那一大片，这叫落料；中间那圈螺栓孔属于冲孔，孔芯是垃圾。方向反了，工艺方案整个都会歪。

拿常见的 DN50 法兰垫举例，外径 92 毫米左右，中间一圈螺栓孔四到八个。分开做的话，先落外形再打孔，两套模具两道工序，垫片每多装夹一次，位置度就多飘一丝。我们给一家阀门厂做过一套复合模，落料和冲孔在一次行程里同时完成，同轴度稳定在 0.05 毫米以内，一小时能出三千多片。代价是模具贵，那套钢模收了客户八千多，是刀模的十几倍。账要自己算。

橡胶纸垫为什么多用刀模，不用钢凹模

橡胶和软纸回弹大，钢模间隙稍大断面就撕裂拉毛。激光刀模的尖刃直接压进垫板，等于零间隙剪切，一套几百块，打胶垫纸垫正合适。

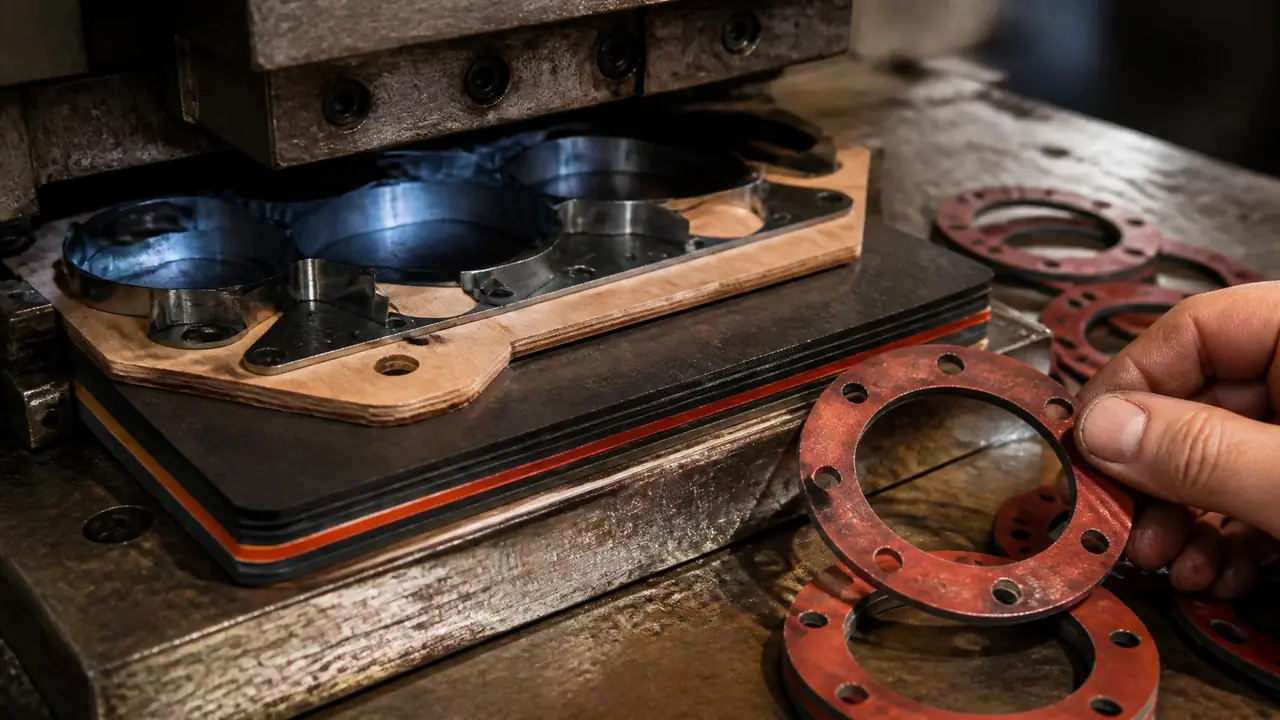

钢刀模行里也叫啤模或者激光刀模。构造不复杂：23.8 毫米高、0.71 毫米厚的刀片，弯成垫片的外形，插进胶合板用激光切出来的槽里，底下一块尼龙板或者硬木垫板接刀。刀刃四周再贴一圈海绵条，行程回程的时候把料弹起来，不粘模。

它切软料好用，道理就一条：尖刃是斜着磨出来的，刃口锋利，剪切力集中在一两丝的接触线上，材料是被"割"断的，不是被"挤"断的。橡胶这种料，你用带间隙的钢模去压，断面必起毛。纸垫更明显，纤维会跟着刃口翻起来，一圈白绒绒的，客户收到货第一个电话就是打给你的。

两种模具放一起，差别摆在这儿：

说实话，一万片以下的小批量，精度要求又不出格，我基本不推荐客户开钢模。刀线本身的加工也归在线切割和激光那一类，《模具加工有哪些方式？车铣磨放电线割五大工艺对比》这篇把各种工艺的边界写得很细，想深挖的可以去翻。

刀口角度、回弹放尺和毛边怎么处理

刀刃斜角纸垫 40 度上下，橡胶缓一点用 25 到 30 度；橡胶回弹大，刀模按图纸放大 1.5% 到 2% 补偿；毛边超 0.2 毫米先查刀钝，别急着改模。

角度这件事没人愿意明说，都怕说错担责任，我按打过的料给个数。纸垫硬挺，斜角陡一点切得干净，40 度左右合适。丁腈橡胶软，角度太陡刃口会把料往两边挤，25 到 30 度的缓斜刃效果最好。料厚超过 2 毫米的橡胶，普通刀模就吃力了，得换尖刃冲模——刀口单独淬硬到 HRC58 以上，垂直压进垫板，靠"扎"不靠"压"。

回弹是橡胶绕不过去的坎。2024 年冬天我们打一批 3 毫米丁腈垫，硬度 70A，模具按图纸 1 比 1 开，出来外径平均大了 0.5 毫米，孔缩了 0.3 毫米，客户装配时压不进去，整批退货。后来外形放大 2%、孔缩小 1.5% 重开，尺寸才落回公差带。纸垫回弹小得多，放大 0.5% 以内就够。

毛边的处理更日常。冷切 70A 的胶垫，毛边能到 0.3 甚至 0.4 毫米，摸上去剌手。我们把刀模烘到 70 度左右再切，断面立时光滑了，一天多打两千片刀线也没崩。橡胶受热变软，刃口切进去利索。这个土办法成本几乎为零，就是多一道加热工序，冬天车间冷的时候尤其管用。

刀口钝了、崩刃了、卷刃了，也别急着整套报废。刀片可以抽出来换段新的，局部损伤走焊补修刃的路子也成熟，工模具修补机怎么选这篇里连冲剪崩刃的修法都写过，花几百块能救回一套模。

回到开头那位泵阀老板。他的量、他的料、他的单价，摆在一起就是刀模的答案：先花五百块做套激光刀模试单，热切工艺跟上，毛边压在 0.15 毫米以内。等哪天月量真冲上一万，再谈复合模不迟。模具是跟着订单走的，不是反过来。

常见问题

硬化钢纸垫也能用刀模切吗？

看厚度。1 毫米以内的钢纸勉强能切，再厚刀线顶不住，切面还容易烧焦。钢纸硬，我们一般上钢质冲裁模，双边间隙留料厚的 5% 上下，切出来才齐整。

一套激光刀模大概多少钱，能用多久？

小垫片刀线不长的话，两三百到六百块，多孔的复杂垫片也就八百上下。寿命看料，切纸垫两三万次还行，切橡胶打一万次左右刀线就明显钝了，得换刀。

橡胶垫切完尺寸偏大，是模具做错了吗？

大概率不是错，是回弹。橡胶出模后外径回胀、孔径回缩，放尺没留够而已。先量实物的回弹量，再决定补刀模尺寸还是返修，别一上来就怪模具厂。

没有冲床，小作坊能自己切垫片吗？

能。量小的用摆臂裁断机配刀模，液压的几千块一台；再省一点，刀模配木锤手打也行，就是费胳膊。一天几百片的量都应付得来。
