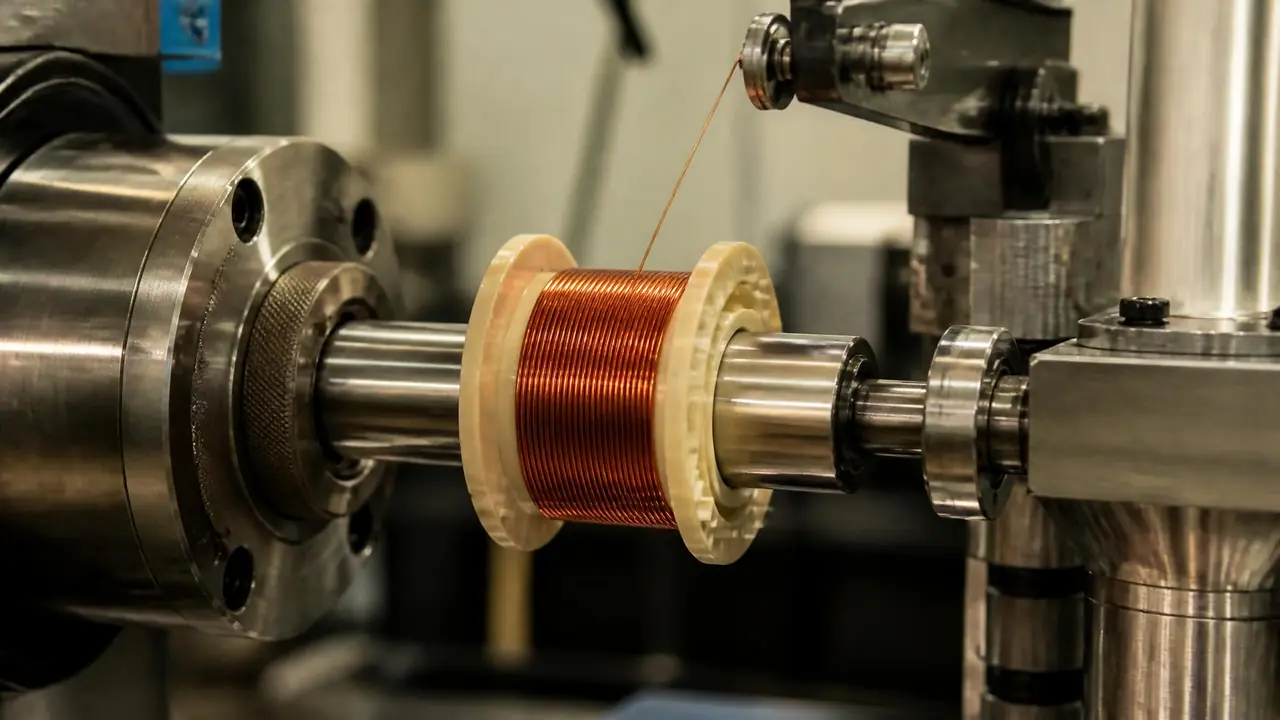

绕线模具做什么用？线圈骨架与漆包线的绕制

线圈绕出来歪歪扭扭、两头鼓包，别急着怪绕线机，问题多半出在上游的绕线模具上。骨架挡板不平行、内孔有锥度，漆包线再会排也白搭。我见过一家厂花一万八请人调绕线机，调了三天，最后发现是新换的骨架挡板厚了0.05毫米，线爬上去就往外挤。冤枉钱。

所以这篇把绕线模具掰开讲：它到底管哪几摊活，骨架模和绕线模芯差在哪，绕漆包线时哪些参数必须抠。看完你至少能判断，线包出问题该从哪一头下手。

绕线模具到底管哪几摊活

绕线模具的活分两摊：注塑线圈骨架的骨架模，和无骨架绕线时撑内腔、绕完要抽出来的绕线模芯，钢材和精度要求完全不同。很多采购把这两样混着问价，报出来的数字能差十倍，先分清再谈。

第一摊是骨架模。电机、变压器、继电器里那些黑色或米黄色的小塑料件，两头挡板中间一圈筒，就是它注塑出来的。材料以PBT最多，耐热、电气性能稳，也便宜；要韧性高一点用PA66，薄壁高精度的微型骨架用LCP。这类模具常规一模四穴或八穴，模温60-80℃，单模周期30秒上下，摊到每只骨架的模具成本常常不到一分钱。

别看骨架小，难做的是挡板。壁厚普遍只有0.5-0.8毫米，薄到这个份上，注塑参数稍一波动就翘曲。我们车间验收骨架有条土规矩：把骨架立在平板上转一圈，挡板端面跳动超过0.03毫米直接退。跳动了会怎样？绕线时线一层层往上叠，挡板歪了，线就往矮的那边爬，绕到后面挤出来，整只报废。

第二摊是绕线模芯，给无骨架线圈用。电磁铁、分马力电机有些设计省掉骨架，漆包线直接往模芯上绕，绕满、烘烤定型，再把模芯抽出来，线包中间留下一个安装孔。模芯多是45钢或铝合金车出来，外圆留一点锥度，方便抽芯。

这两摊的思路完全是两个路数。骨架模是标准注塑模，拼浇口设计、拼薄壁防变形；模芯是工装，拼锥度和表面光洁度，抽芯顺不顺滑直接决定工人一分钟能下几只线包。想知道一副模具从钢板到出货要走哪些工序，这篇模具制造全流程拆解可以对照着看。

骨架绕线还是模芯直绕？账要这么算

月产十万只以上选骨架绕线，模具贵但下料快；量小、型号杂就模芯直绕，工装几百块一套，改型只换芯。先把账摆清楚再决定，别光听设备商忽悠。

我自己的倾向很明确：量上去了，别犹豫，开骨架模。经手的一套四穴骨架模2023年开的，连模架七万出头，当时月产三十万只骨架，模费摊到每只不到三厘，几个月就回本。另一条线做电磁铁线圈，月产不到五千只，型号还杂，老板死活不肯开模，车了六根模芯轮着用，一年多照样运转。量小硬开模才是真浪费。

模芯直绕这条路，加工门槛其实不低。外圆车完要磨，锥度要磨到位，工装挡板的平行度也得管住。车铣磨线割这几样工艺怎么分工，这篇模具加工五大工艺对比写得很清楚，找加工厂之前先过一遍，报价比对起来心里有底。

绕漆包线时，张力到底给多大？

张力按线径给：0.2毫米的漆包线控制在2牛上下，0.5毫米给到10牛左右，上限是不超过拉断力的三分之一。张力一超，线径拉细、漆膜刮伤，耐压测试当场挂掉。

这几个数是拿张力计在线上试出来的，不是抄手册。去年冬天绕一批0.2毫米的漆包线，最初按老师傅的"手感"给了3牛，抽检发现线径从0.200掉到0.194，电阻偏大，整批温升超标。降到2牛左右重绕，数据才稳下来。手感这种东西，靠不住的时候真不少。

排线间距按线径乘1.05到1.1去排。0.2的线，间距给0.21到0.22毫米，线与线之间留一线缝，散热好，也不容易夹伤漆膜。排得太密看着省地方，浸漆的时候漆渗不进去，里层等于没浸，返工起来才叫头疼。

模芯表面的光洁度别省工序，外圆要抛到Ra0.4以下，有条件上镜面更好，线抽过光洁的表面，漆膜几乎不受伤。模具抛光从粗抛到镜面的六级工艺标准这篇文章拆得细，照着做就行。抛光省下的两个小时，后面能用三百只废线包还给你。

抽芯锥度给1:100左右。太陡，线包松垮、内孔不圆；太平，抽芯时整个线包跟着变形，前功尽弃。绕完连模芯一起进烘箱，110-120℃保温一小时定型，凉透再抽，这是无骨架线包最稳的做法。

再说一次翻车。有回模芯精车完没安排抛光，表面留了一道螺旋刀纹，深大概两三微米。绕线时每圈线都从这道纹上刮过去，三百多只线包全在同一个角度破漆，匝间耐压成批报警。返查了两天绕线机参数，最后拿放大镜才看到那道纹。从那以后，我们车间的模芯上机前必过一遍手感加放大镜。

话说回来，绕线工序看着是绕线机在台上唱戏，幕后的路其实都是模具铺的。骨架端面跳动压进0.03毫米，模芯抛到Ra0.4、留足锥度，张力按线径给够不给过，线包合格率自然往上走。下次线圈又绕废了，先别急着报修机器，拿千分表去量挡板，拿放大镜去看模芯，五分钟多半就有答案。

常见问题

线圈骨架用什么塑料最合适？

量大首选PBT，电气性能稳、便宜，注塑也好调机。要抗冲击就上PA66，但它吸水，做精密线圈前得先烘料。薄壁高精度的微型骨架用LCP，就是贵，一般小单用不起。

一副骨架注塑模大概多少钱？

常规一模四穴的PBT骨架模，江浙一带报价大概3万到8万，看穴数和有没有热流道。低于3万的报价要当心，多半是挡板精度上不去，后面绕线全给它买单。

绕线模芯多久要检修一次？

我们的习惯是每绕完几千只就用量表核一次外圆和锥度，表面一有拉伤立刻停下抛光。模芯比骨架模娇气，磕一道印，后面绕的线包全遭殃。

无骨架线包绕完怎么定型？

绕满之后连模芯一起进烘箱，110-120℃保温一小时上下，让线包自己收紧实，凉透再抽芯。温度太低线包松，一抽就散。
