滑块模具为什么要有行位？侧向抽芯的原理与应用场景

客户的产品图发过来，侧面带个卡扣，模具厂报价单上写着「行位两处」，客户懵了：行位是个啥？其实你去车间喊行位，去教材里查滑块，说的是同一个东西。行位是滑块的行业叫法，广东、港资厂都这么喊，图纸和北方厂里更多写滑块，英文叫 slider。名字不统一，结构只有一套。

为什么非要这块会动的钢？道理很朴素。注塑机的开合模方向只有一条直线，前后模分开，产品顺着开模方向脱出来。可产品侧面的卡扣、侧孔、侧向凸台，全都是垂直于开模方向的「倒扣」，钢是刚性的，硬拔只会把产品撕烂或者把型芯崩掉。解法只有一个：让挡路的那块钢在开模时先横着挪开，让完了再脱模。我第一套正经跟下来的模是插头外壳，侧面两个卡扣各深 0.8 毫米，就靠两个小滑块解决，T1 一次过。想先把模具整体框架捋清楚再回来看的，可以翻翻这篇注塑模具结构基本常识。

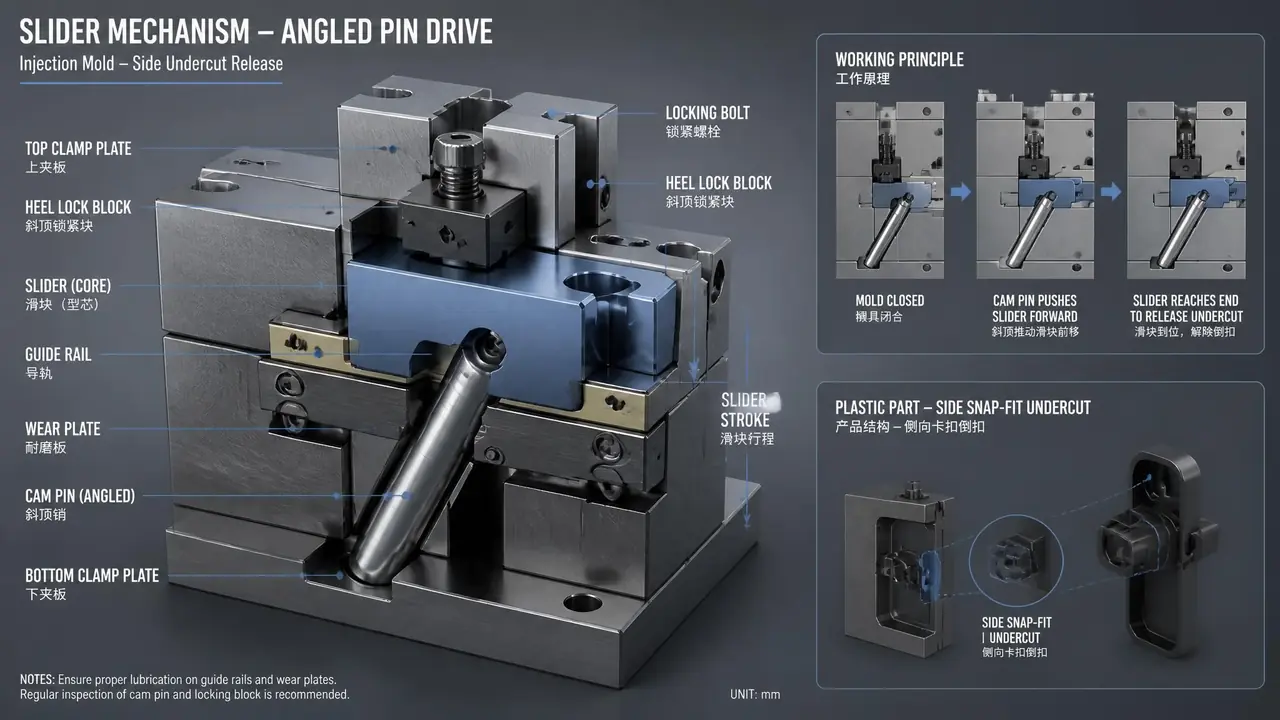

开模那一瞬间，斜导柱是怎么把滑块拨开的

斜导柱固定在定模、斜着插进滑块的斜孔里，开模时动模往后退，斜孔孔壁被斜导柱挤着往外滑，滑块就让开了倒扣。整个过程不用马达不用液压，靠开模这一下机械联动，省心也便宜。

把动作拆开看。合模状态下滑块被锁紧块死死压住——注射时熔体往侧面撑滑块的力量不小，那点压力全靠锁紧块的斜面扛，斜导柱本身细，扛不住这个力，它只管拨不管压。注塑机开模，定模带着斜导柱跟动模上的滑块产生相对运动，斜导柱在斜孔里越退越往外顶，滑块沿着压条开出 T 型槽的导轨向外滑。滑到位，限位螺丝或弹簧珠把它拉住，不让它飞出去。这套顺序里限位件最不起眼也最不能省，滑块飘了，合模时斜导柱对不准斜孔，一合就是硬碰硬。想看抽芯在整个模具里跟浇注、顶出、冷却怎么配合的，这篇四大系统拆解写得全。

斜导柱的角度是整套机构的灵魂。行业普遍做 15 到 20 度，18 度最常见。角度小，抽芯平稳、柱子磨损慢，但要多开一段模距才抽得完；角度大，抽得快，斜孔和柱子的摩擦跟着涨。别急，这个角度还有一层讲究：斜导柱角度必须比锁紧块的角度小一两度，让合模时锁紧块先贴上受力，斜导柱永不接触受力面。装配钳工研配的时候会拿塞尺量这个间隙，差一丝都不行。

什么样的产品躲不开滑块？

产品侧面凡是垂直于开模方向、脱模时挡路的特征——卡扣、侧孔、侧向刻字、侧向凹槽——都得靠滑块让路，这是滑块模具存在的唯一理由。没有侧面倒扣的产品，模具厂不会给你白加这套机构。

最常见的三类场景。第一类是装配卡扣，塑料壳体互相扣接，内卡扣走斜顶，外卡扣基本归滑块管，插头、遥控器外壳、家电面罩全是典型。第二类是侧向通孔和盲孔，散热格栅孔、自攻螺丝底孔、把手安装孔，孔的轴线跟开模方向垂直，普通型芯抽不出来。第三类是侧向外观特征，logo 凹槽、侧向防滑纹、电池仓台阶。我在车间见过最极端的一套模，产品是个带侧向弯管接头的壳件，滑块本体里还要再镶一个小斜顶，机构的机构，五六十万的模，光抽芯部分画了三个版本的图。

滑块不是白给的。每加一个滑块，模具多一份研配工时、多一套锁紧块、多一段水路避让，价格和故障点同时涨。所以正经模具厂审产品图时会跟你谈：这个卡扣能不能挪到开模方向上？这个侧孔能不能改成后加工钻出来？能省一个滑块，模价常常能落一截。这是产品结构工程师和模具厂最值得对的一场话。

滑块和斜顶怎么分工？行程又怎么算？

外侧倒扣归滑块，内侧倒扣归斜顶；行程等于倒扣深度加 2 到 3 毫米安全量，再按斜导柱角度反推开模距离。这两条界线画清了，评审模具方案就不会被绕晕。

我的倾向很明确：能用斜顶就用斜顶，滑块是外侧倒扣绕不开时的选择。斜顶跟着顶出系统走，不占额外的模内空间；滑块要往外长出整块导轨和锁紧块，模具跟着变宽变贵。但滑块确实有斜顶替不了的地方——行程。斜顶横移量被顶出行程和斜度卡死，倒扣深度超过 8 毫米就吃力，滑块抽 30 毫米都不带喘的。大行程侧孔，只能滑块上。

行程的算法值得每个买模的人记一下。先量产品图上倒扣的最大深度，加上 2 到 3 毫米安全量，就是滑块要走的行程。那套插头模的例子：卡扣 0.8 毫米深，行程做了 4 毫米，量给得足。再按斜导柱 18 度算，正切值大概 0.32，抽完 4 毫米行程需要约 12 毫米的开模距离，注塑机随便开 300 毫米，这点行程根本不叫事。真正要算行程账的是大抽芯——侧向抽 50 毫米以上的孔芯，开模距离、斜导柱长度、模板厚度要联着核，设计偷懒少留一段，滑块就没抽完产品就开始顶出了，撞模就在这一下。

话说回来，滑块模具的好处坏处其实是一体两面。它把「脱模方向」这个死约束解开了，产品想怎么扣就怎么扣；代价是模具多了一层会动、会磨、会漏胶的结构。产品的自由，是模具的工时换的。

回开头那句：行位就是滑块，听懂这个词，你就听懂了模具厂一大半的报价明细。下次审方案，先问三件事——倒扣深度量了没、行程按公式核过没、外侧归滑块内侧归斜顶分清楚了没。这三问问下来，该省的钱和该防的坑，基本都堵住了。

常见问题

滑块模具一定比普通模具贵吗？贵多少？

有侧面倒扣就绕不开，没有就别加。行业普遍的量级是每加一处滑块，模价涨一到三成，看大小和行程。报价时让模具厂把滑块数量单独列出来，你拿产品图数一遍倒扣对得上就行。

斜导柱角度可以做大一点让抽芯更快吗？

可以但不建议。角度超过 22 度左右，斜孔磨损明显加快，滑块在开模瞬间受到的侧向冲击也大，容易跳。行业主流就是 15 到 20 度，抽芯速度不够宁可加大开模行程，也别跟柱子较劲。

滑块用什么材料做合适？

中小批量用 718H 或 P20 预硬钢就够，省一次热处理。产量大或者打加玻纤的料，滑动配合面要淬火加氮化，再镶耐磨块，不然跑几万模次配合面就拉毛，那才是花钱的开始。

一个模具最多能放几个滑块？

没有硬上限，看模板面积和互不干涉。我见过一套模放六个滑块加四个斜顶的，四个方向全有倒扣。滑块越多合模复位越要精调，试模时间也跟着长，能减则减是真话。
