电器模具包含哪些？家电塑件的模具地图

家里随便挑一台电器拆开看，塑料件少说占一半。这些面板、抽屉、按键从哪来？答案落在电器模具上——家电行业里说的电器模具，九成指的就是注塑模，负责把ABS、PP、HIPS这些塑料粒子变成你能摸到的每一个壳子和结构件。剩下那一成，是电机铁芯冲片、金属支架用的冲压模和少量压铸模，这篇先不展开。

去年秋天我们车间给一家波轮洗衣机厂开过一套盖板模，单套模具费谈下来十三万，从图纸冻结到T1试模用了五十来天。中间光外观面的抛光就返了两次工，客户拿着手电筒照，一条顶针印都不许有。这件事让我明白一个理：家电模和普通塑件模完全是两个打法，外观面的规矩比结构件严一个量级，钱和周期都得按这个量级去备。

电器模具按塑件分，五张地图就够用

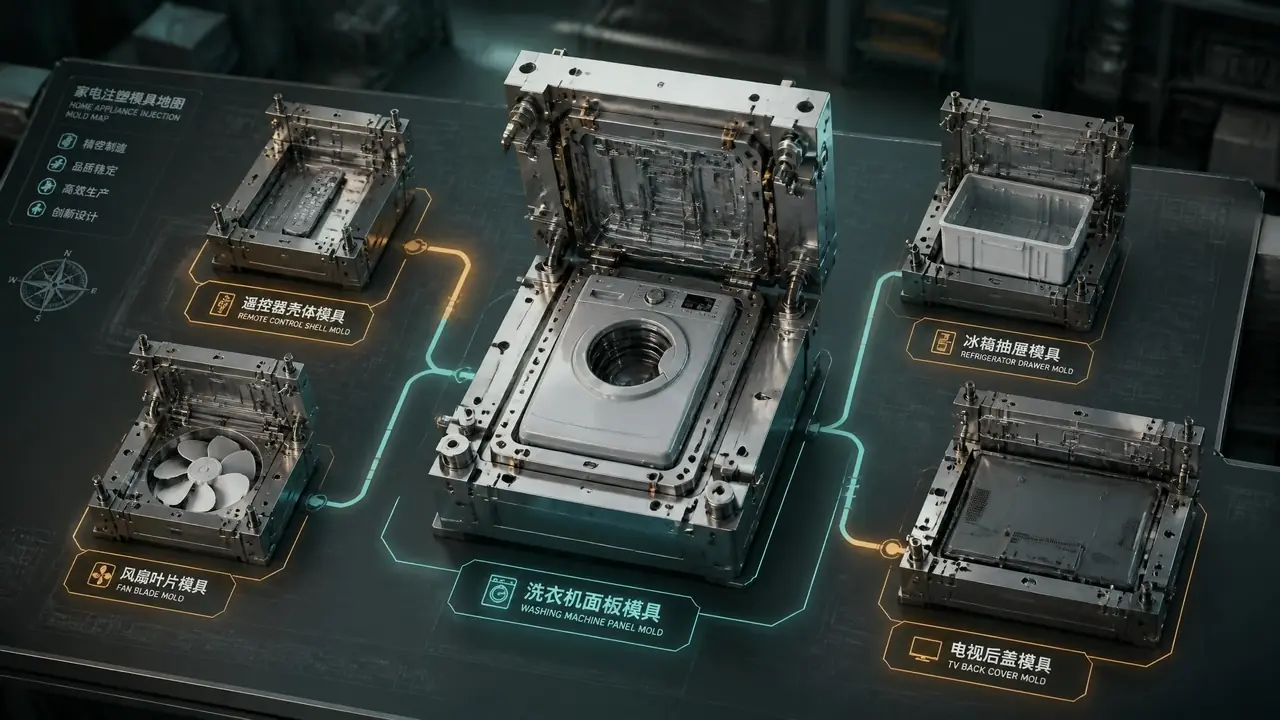

电器模具主要指五类塑件的注塑模：大型外观件、结构件、薄壁件、透明件和功能件，各有各的模具结构和钢材讲究。挨个说。

大型外观件是家电模里最贵的一档。洗衣机面板、空调室外机外壳、电视后壳，尺寸大、外观面暴露，模具动辄一米见方，用718H或2738这类预硬钢，锁在800吨以上的大注塑机上生产。这类模最怕的不是打不出来，是打出来不好看——熔接痕、缩水印、顶针印，任何一条落在正面都算废，模价里一多半的成本就是花在跟这些瑕疵较劲上。

结构件藏在机器里面。冰箱抽屉、内胆衬、底座、风道，外观要求松，尺寸精度反而卡得紧，抽屉滑一道轨，公差超0.2毫米就卡顿。钢材P20出货很常见，一套六万到十万，三十到四十五天能交。我见过不少客户在这里花冤枉钱，把结构件按外观件的标准开模，白多掏三成，装机以后谁也看不见。

薄壁件最有意思。遥控器外壳壁厚做到0.8毫米左右，按键还要更薄，靠的是热流道加高速注塑。这类模的门槛在排气和填充平衡上，壁厚每薄0.1毫米，试模难度翻一倍不止。有兴趣可以看看勺子模具那篇，同样是PP薄壁件，从腔数到冷却周期的门道是相通的。勺子模具的薄壁热流道打法拆解里有现成的账。

透明件指显示窗、灯罩，多用PMMA或PC，型腔要抛到镜面，8000#砂纸起步，卡簧倒扣还得斜顶抽芯，做不好一件就是一块雾斑。功能件是叶轮、齿轮这类转动件，讲究动平衡和一致性，一副模四腔对跑，叶片厚薄差一点，装上整机就嗡嗡响，客户验货专挑这个听。

型腔、滑块、斜顶这些名词要是摸不准，模具结构九个部件的图解把每个零件的活儿拆开讲过，配合这篇看更顺。

一套家电塑件模具要花多少钱、等多久？

家电塑件开模，外观件十万级、结构件和功能件几万级、薄壁件三到六万，周期最短二十五天、最长两个月，按产品类型对号入座。下面这张表是我们在珠三角跑厂攒下来的行情，取中等复杂度的常见区间，极简结构和异形大件都不在列。

这张价只能当下限参考。报价里水分最大的有两处，一是钢材以次充好——嘴上说2738，实际给你上不知名预硬钢，试模时看不出来，量产半年模面就麻点满天飞；二是抛光和皮纹另算钱，谈价时一定问清楚外观面处理含不含在模价里，这两笔加起来能差出两三万。开模流程里每一步卡在哪个节点，塑胶模具从图纸到试模交付的开模流程按顺序捋过一遍，报价前先看，谈的时候不吃哑巴亏。

为什么家电模对外观面的要求比结构件高一个量级？

家电塑件的外观面天天被用户看，一条熔接痕、一个缩水印就能退货，模具在外观件上多花的钱，七成花在抛光、皮纹和顶针排布上。展开讲三件事。

抛光是第一道坎。外观面要抛到镜面，我们的顺序是油石从320#一路打到8000#，中间换五种粒度，一副面板模的型腔，光抛光就要一个熟练师傅干五六天。抛完还不能用手直接摸，汗渍蹭上去，注塑出来就是一块印子，师傅都是垫着绸布端着走。

顶针排布是第二道。顶针必然留印，唯一的办法是把印藏到看不见的地方——面板背面、贴铭牌能盖住的位置。客户验收会拿手电斜着照正面，一条直纹都逃不掉，所以顶针位置在设计阶段就要跟客户逐条确认，试模之后再挪，等于局部返工，十天工期说没就没。

皮纹是第三道，也是家电模的特色。空调面板、遥控器表面的细纹不是抛出来的，是蚀出来的，蚀纹深度零点零几毫米，深了盖不住熔接痕，浅了质感出不来。编号和深度的讲究，模具蚀纹从皮纹编号到蚀刻深度的车间手册里拆得更细，不在这里重复。

顺带说一句产地。家电配套的模厂高度集中在佛山顺德周边，离整机厂近，试模当天就能打个来回，改一件第二天接着试，这套节奏是外地厂比不了的，也是珠三角家电模报价略高的底气。

回到开篇那套洗衣机盖板模。最后交模那天，客户质检拿手电照了十分钟，一条印没挑出来，尾款当场结清。你要是正准备给家电产品开模，我的建议就一条：先把塑件归到上面五类里，再按类别去谈钢种、抛光和顶针位置，顺序别反。顺序反了，报价单你看不懂，坑全藏在里面。

常见问题

家电塑件用ABS还是PP多？

看部件。外观件多用ABS，好喷漆好电镀，韧性也够；抽屉、叶轮这类用PP多，便宜、耐化学。一台电器里两种料混着用是常态，开模前必须先定料，两种料收缩率差着几倍，模放错了尺寸全歪。

电器模具一定要用进口钢吗？

多数情况不用。国产的718H、2738、2083对付家电塑件绰绰有余，真正值得上进口钢的是透明件和产量上百万的薄壁件。预算紧就把钱花在抛光和热流道上，比换个钢种见效快。

小家电换一代产品，旧模具能改着用吗？

外观件基本不能，结构件有时能。同一个厂家的电水壶，换一代外观模就得重开，但底座、支架如果尺寸不变，旧模接着用很正常。谈价时可以主动问一句旧模能不能改，改模比开新模便宜一大半。

试模要几次才能通过？

行业普遍三到四次。第一次看能不能填满，第二次修尺寸和缩水，第三次才轮到外观面验收。跟你说一次试模就交模的，要么产品极简单，要么后面加钱的地方多着呢。
