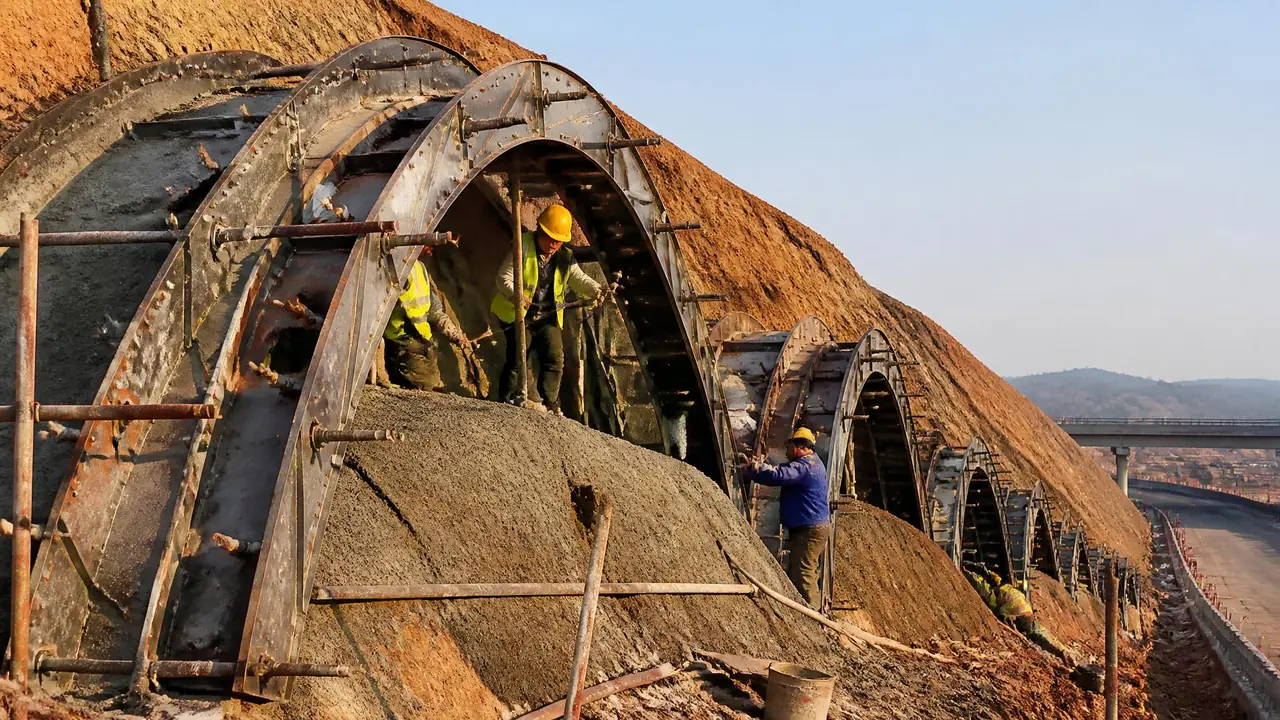

拱形护坡模具怎么拼装？骨架现浇细节

上个月在湖北一条高速的边坡上帮人救火，拱形护坡模具拼到一半，拱圈接缝张开能塞进两根手指，混凝土一浇，底下流得满坡都是。现场负责人一直怪模具质量差，我去一看，毛病出在相邻两块没对孔，螺栓斜着硬拧，拉杆干脆没上。

模具确实有好坏，可这类产品八成的现场毛病出在拼装和浇筑的手法上，不全是模具的锅。这篇就按工地实际的先后顺序，把拼装顺序、拉杆怎么上、现浇时盯什么，一条条捋清楚。

拼装前先做两件事：坡面放样和垫层找平

拼装前的底线是坡面放样误差压在2公分以内、垫层夯平拍实，基础不平，再好的模具拼出来拱圈也是歪的。放样这步很多队伍嫌麻烦直接跳过，等拼到第三层才发现拱脚对不上，拆了重来，半天就搭进去了。

我们常用的做法是先按设计图把拱圈的中桩和边桩打出来，每5米一个断面，拿石灰线把拱脚位置撒出来。坡面要是有松土或者超挖的坑，用碎石找平再夯一遍。垫层这步省下的半小时，后面会加倍还回去。

还有一点容易被忽略：模具进场先铺开在地上预拼一次。别笑，真有不少货到场才发现法兰孔位对不上，或者运输磕了边。在地面上预拼发现问题，退换都来得及，铺到坡上再发现，扯皮都扯不清。

一块块怎么拼：顺序、螺栓和拉杆

正确顺序是从拱脚往拱顶合，M16螺栓先对穿孔位别拧死，拉杆按每60公分一道布好，全部就位后再统一紧固。边拼边拧死是大忌，最后两块合不上缝，只能拿撬棍硬别。

拱形护坡模具一般是分块的，一块标准拱圈大概1米宽、4毫米钢板，两块之间靠法兰边对穿螺栓。拼的时候从两侧拱脚起头，先立底部两块，插斜撑固定，再往上接。每接一块就挂一道拉杆，山形卡扣配直径14的圆钢拉杆最常见。全部合拢以后，从中间往两边对称紧螺栓，紧完拿手摸一遍接缝，错台超过3毫米就得调。

错台这个事看着小，拆模之后拱圈的棱线就是波浪形的，验收一票否决。我见过最冤的一次，整套模拼完错台都合格，就顶上两块为了赶进度没复查，拆出来那一段明显凸出去，返工凿了一整天。

接缝这里多说一句：法兰之间夹一条3毫米的泡沫密封条，几块钱的事。去年河北那个项目没夹，浇完拆开一圈蜂窝麻面，光修补砂浆就耗了两袋，还搭上两个人工。同类的骨架类钢模从验收方视角怎么把关，之前写过一篇（拱形骨架模具怎么验收不吃亏），两篇对着看更全。

钢模还是塑料模：一张表看懂怎么选

赶工期、周转次数多的标段选钢模，小方量、人工轻搬的零星工程用PP塑料模更划算，两者差价大概一倍。没有哪个绝对好，看你的工程量说话。

我个人的偏向很明确：方量超过三百立方就上钢模，别为了省那点采购钱，让塑料模在第三个月掉链子。塑料模夏天暴晒确实容易翘边，用过PP注塑模盒的都知道那个变形有多烦人，之前拆解过壁厚和寿命的关系（护坡塑料模具怎么选才不裂不变形），里面有更细的壁厚数据。

现浇为什么容易鼓肚、漏浆、气泡多？

鼓肚九成是拉杆间距超过60公分还一次浇到顶，气泡是振捣不到位，分层30公分、快插慢拔基本能压下去。这两件事都跟模具质量无关，全在手法。

混凝土用C25就够，坍落度控制在70到90毫米，太稀了拱顶部位泌水，太干了振不实。分层浇筑，每层别超30公分，插入式振捣棒快插慢拔，看到表面泛浆、不再冒泡就换位。千万别图快一泵打满整片，拱腰位置鼓出去五六公分都不稀奇，鼓了就只能凿掉重来。

拆模时间看气温：白天25度上下，浇完18到20小时能拆；降到10度以下就得拖到30小时往上，急不得。拆早了棱角掉块。拆的时候从拱顶往两边退，别一块没松就先撬旁边的。脱模剂提前半天刷，别现刷现浇，油淌到坡面上清理起来要命。

浇完的养护也提一句：土工布盖住洒水，前三天早晚各一遍。要是你做的是阶梯式护坡，错台和锚固孔的逻辑跟拱形不太一样，写过一篇拆解（阶梯护坡模具错台结构与锚固孔），需要的话去看那篇。

回到开头湖北那个项目：把拉杆补齐、接缝夹上密封条、按从下往上的顺序重拼，当天下午就恢复了浇筑，之后再没跑过浆。拱形护坡模具这东西本身不复杂，复杂的是现场总有队伍觉得少一根拉杆没关系。你要是正准备订模，先把坡面量一遍，板厚和块数按方量反推，别只盯着单价看。

常见问题

一套拱形护坡模具一般分多少块？

看拱径。常见的1米宽一拱设计是8到12块一圈，再配拱脚底座2块。下单前让厂家按你图纸的拱径排块数，别照别人的规格抄，拱径差10公分块数就对不上。

拆模之后模具怎么保养？

拆完当天清干净残渣，变形的法兰用木槌敲回位，别用铁锤。钢模表面刷一层废机油再堆码，垫木方离地放，雨季加盖篷布，这样放到下个项目开箱还是平的。

拼装的时候最少要几个人？

钢模两个人的标配，一个扶正一个穿螺栓，熟练了半天能拼完40米边坡的量。塑料模一个人就够，不过上拉杆时最好还是搭个手，免得模板歪。

拱形和六角护坡模具能混在一个坡面用吗？

设计上有这么干的，拱圈骨架配六角空心砖填芯。模具是分开的两套，先浇拱圈再铺砖，顺序别颠倒，不然拱脚压不到实土，雨季容易沉。
