电缆模具做什么用？电缆槽沟盖板成型的要点

上周一个接了小区电缆沟改造活的老同学问我，电缆模具到底是干啥用的，是不是给电缆本身开模做塑料件。我笑了半天，说你完全想岔了。电缆模具做的是混凝土预制件，电缆槽的U型槽体、盖在沟口上的沟盖板、转角位置的工井，全靠这套模具一板一眼地浇出来。我的看法很直接：这东西结构不算复杂，但翻车率一点不低，坑基本都集中在内腔尺寸和脱模时机这两件事上。

去年我们手上那条市政电缆沟，全长1.6公里，用了大概1400块500×500×50毫米的盖板，外加800多节槽体。就这么个外人眼里没技术含量的活，前两个月因为模具的事废了小两百块板，全是掉角和尺寸偏大。后来把纯塑料模换成钢框内胆模，又把脱模时间从浇筑后8小时推到24小时，废品率从15%左右压到3%以内。这笔账算下来，模具上多花的钱不到八千，省回来的板材和人工两万还多。

电缆模具都能做出哪些预制件？

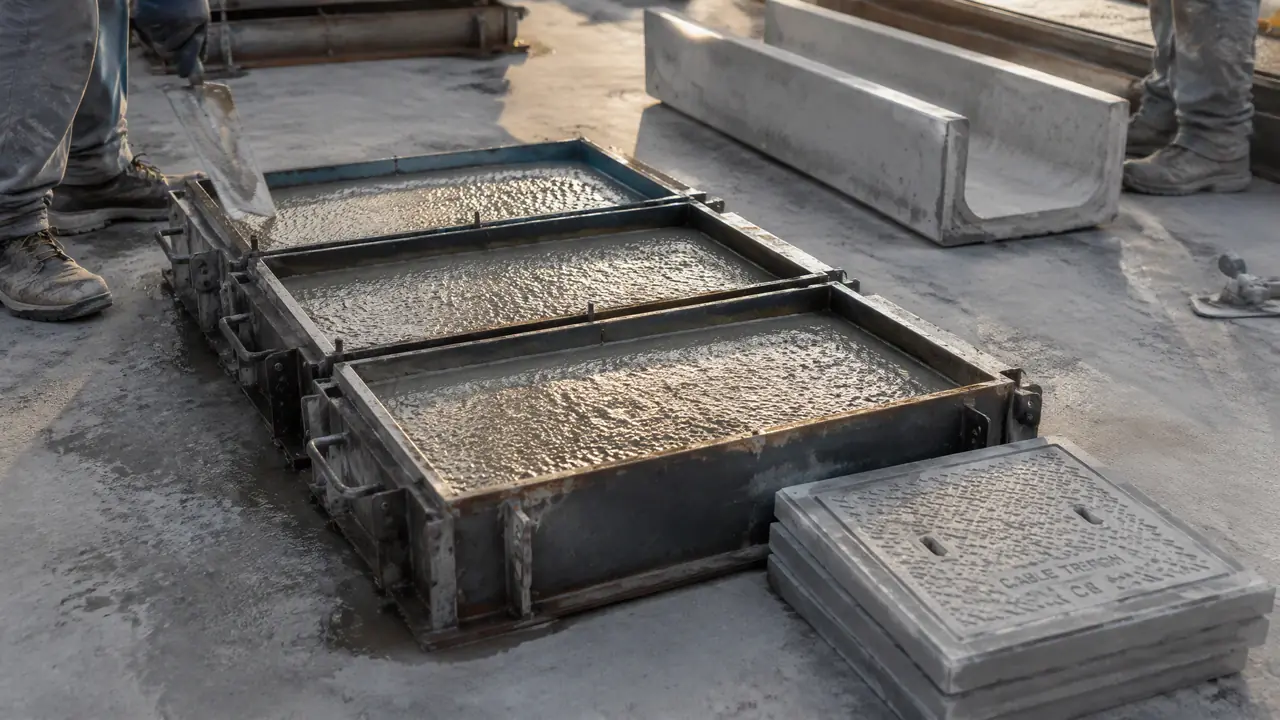

电缆模具主要做三类构件：U型电缆槽槽体、电缆沟盖板和电缆工井，槽体多用钢模，盖板九成用PP塑料模，工井常用钢板拼装模。先说盖板，这是电缆模具里走量最大的品类。市政和小区常用的规格就那几个，500×500×50毫米、550×550×60毫米、600×600×60毫米，一块板用C30混凝土大概10到16公斤料。PP塑料模一套80到150块钱，正常能周转150到250次，我们车间实际用到180次左右，边角就开始发脆。钢模贵，一套400到800元，寿命却以千次计，焊补翻新之后还能接着用。走量大的预制厂基本都备钢模，小包工头接散活就买塑料模，用完按废塑料卖掉还能收回十几块。这个品类的全景对比，之前写过一篇盖板模具的汇总，规格表可以直接抄过去用。

槽体是另一回事。U型槽截面从200×180到400×300毫米都有，壁厚40到60毫米，长度一米一节。槽体要扛覆土压力和过车荷载，侧模刚度要求高，所以市面上钢模占大头。塑料槽模不是没有，多数用在园林和农田水利这种荷载小的场合。工井模具最少见，一般是圆形钢模，直径800到1200毫米，做电缆接头转接用，一个项目也就订十几二十套。

盖板成型的三个要点：钢筋网、振捣、脱模时机

盖板想一次成型合格，盯三点：钢筋网用垫块架在板的中下层，混凝土分层振到泛浆不冒泡，夏季浇完24小时再脱模，提前脱掉角率能翻好几倍。钢筋网这一步最容易被小施工队省掉。没筋的盖板过车两个月就断，有筋的用十年不是夸张。网片用直径6毫米的冷轧带肋筋，间距100毫米见方，垫块垫高15毫米上下，让筋沉在板的中下层，受力才对。别心疼这点成本，一块板的钢筋费也就多两三块钱。

振捣我吃过亏。有次赶工期，工人拿振捣棒点了两下就收面，第二天脱模，板底蜂窝麻面一大片，三十多块板全敲了重浇。后来定成规矩：分两层下料，每层用直径30毫米的振捣棒插到底，插点间距不超过30厘米，振到表面泛浆、气泡停了为止。塑料模刚度低，振捣棒千万不能磕到模壁，磕一下就是一个白印，板边跟着缺肉。

脱模时机是我实测里差距最大的一条。同一批模具、同一个配比，夏季浇完8小时翻模的，掉角率大概14%；推到24小时再脱，掉角率降到2%上下。冬季还要再压到36小时，气温低于5度就别指望当天脱模，老老实实盖保温被。选型和回本周期的细账，水泥盖板模具那篇里算得比我这里还抠，钢模塑料模各多少钱一板都有数。

槽体成型最容易翻车的三个地方

槽体翻车集中在三处：侧模刚度不足振捣外涨、脱模锥度不够粘模拉裂、端口尺寸偏差对接错台，到货先量内腔三点尺寸，差超2毫米就退。外涨这个事，塑料槽模最典型。灌满混凝土带振捣，模壁往外鼓1到3毫米，脱模回弹之后做出来的槽内腔反而偏大。看着像白赚了尺寸，实际内腔一大，盖板压不实，缝隙全靠后灌浆补。钢框加塑料内胆的结构能把这个变形压到0.5毫米以内，多花的钱花在刀刃上。

锥度是新手最想不到的。槽体内壁没有1到2度的脱模斜度，混凝土和模具咬得死死的，强行脱模轻则拉裂槽壁，重则模具变形报废。我们有一批定制槽模，厂家忘了做锥度，脱模得拿木锤一圈圈敲，两个人伺候一套模，一天少出二十多节，后来返厂修花了半个月。话说回来，锥度太大也不行，接口处漏浆，槽体拼接缝难看还在次要，防水变差才要命。

端口尺寸是验收最容易漏的一关。电缆槽一米一节，节与节要对上，两端的内腔口径如果差了2毫米以上，拼起来就是错台，电缆穿的时候容易刮伤外护套。我验收槽模的习惯是拿卡尺量两端加中间共三个截面，每个截面量宽和高，超标就退货。别信厂家那句用用就顺了，模具的尺寸不会越用越准。

电缆模具这个品类，说到底挣的是细心钱。槽体、盖板、工井，模具本身都不算贵，贵的是返工和工期。开篇那位老同学后来照着这几条去订模具，第一批评出来的板一块没废，还专门发消息来嘚瑟。你要是也接了电缆沟的活，先别急着比价，把自家沟体规格、日需求量和周转次数列清楚，再决定上钢模还是塑料模，这一步走对了，后面基本出不了大事。

常见问题

电缆模具一套大概多少钱？

盖板塑料模80到150元一套，钢模400到800元；槽体钢模按截面大小，一米一节的从600到1500元不等。非标规格要另收开模费，塑料模几百到两千，钢模几千起步，看复杂程度。

塑料电缆模具能用多少次？

正常周转150到250次，掺回料多的可能七八十次就变形。想快速判断回料比例，用指甲掐模具边缘，一掐一个深印还回弹很慢的，回料基本超了三成，慎买。

电缆沟盖板一定要带钢筋网吗？

人不进去、不进车的检查沟可以用素混凝土板，厚度做到60毫米以上。但凡过车或者堆料的位置必须有钢筋网片，不然断板卡在沟里，掏出来比重做还费劲。

电缆槽模具和沟盖板模具是同一套吗？

不是，两个是分开的模具。槽体做的是U型空腔，盖板做的是平板带企口，尺寸体系各是各的。采购时按构件分开报数量，别让厂家打包报价，规格容易混。
