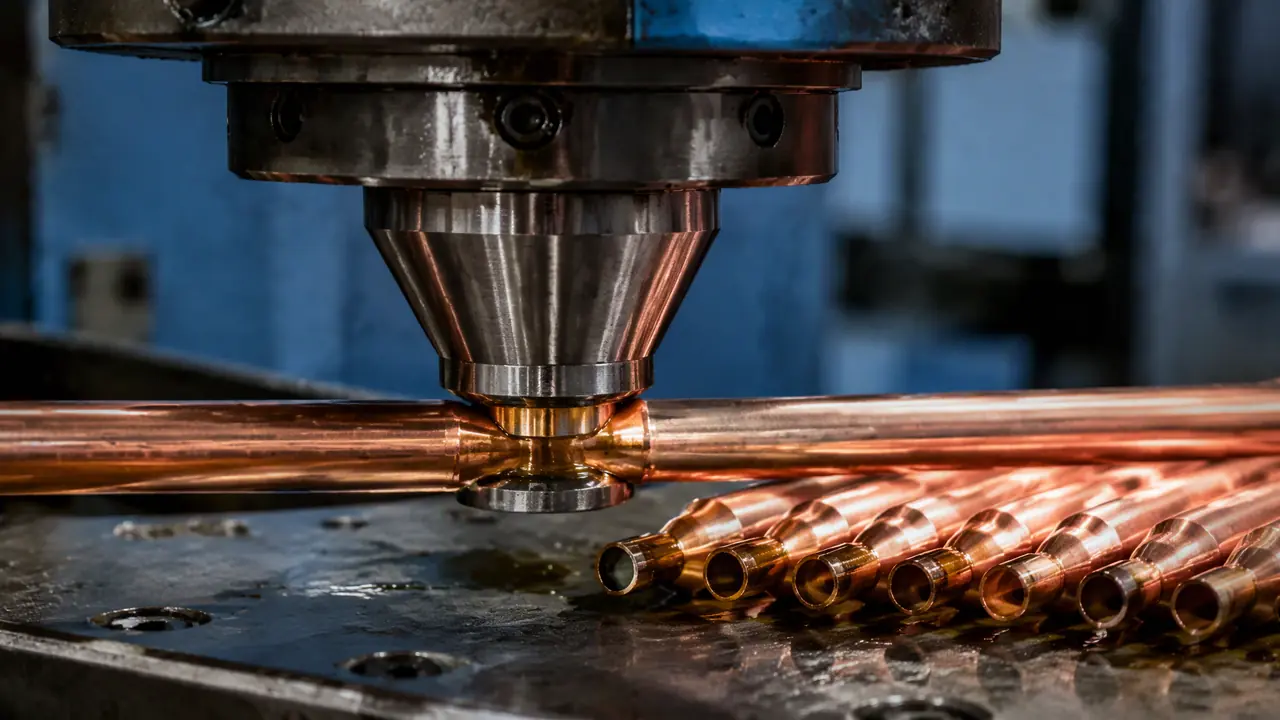

铜管缩口模具怎么设计？缩口比、过渡弧和防开裂要点解析

上周有个做空调连接管的老板拿图来询价，Φ16×1的紫铜管，口部要缩到Φ9.5去插毛细管，他张口就要一副模一次压到位。我直接泼冷水：0.59的总缩口比，一道次硬压，一百只里裂九十多只，这笔账我们2024年就试过一遍了。

铜管缩口模具这东西，结构上确实简单，一个锥形凹模配个压料座就齐活。但成败就攥在三处：每道次的缩口比、凹模半锥角、锥面到定径带那段过渡弧。下面按我们那套模从翻车到交模的全过程，把三处怎么取值掰开讲。

缩口比能压到多少？

紫铜软态料单道次缩口比压到0.78左右是安全线，超过0.8就必须分道次并加中间退火，硬压只有开裂一条路。先讲这个数怎么来的。缩口比就是缩前管径除以缩后管径，Φ16缩到Φ9.5是0.59，这么大的总变形量，铜这种加工硬化明显的料一道次吃不下。我们第一版就是不信邪，Φ16直接缩Φ9.5，半锥角15°，手扳压力机上压了30只，裂22只。裂口全在锥面中段往上一点的位置，横向撕开，典型的变形量超限。后来拆成两道：Φ16先缩Φ12.7，这一道是0.79；进炉退火；再从Φ12.7缩到Φ9.5，0.75。同一批料，一百只裂2只，裂的那两只还是管口毛刺没锉干净。缩口和拉伸是一对反向的活，拉伸防的是底部裂，缩口除了裂还要多防一道失稳起皱，拉伸模具那篇里讲的起皱逻辑，搬到缩口上一样好使，两道次中间退火就是把硬度打回原形再压。

半锥角和过渡弧，数值怎么取

凹模半锥角取12°上下最稳，锥面到定径带之间留一段壁厚3到5倍的过渡弧，不留弧口部必出环状压痕。半锥角这个数，我们是试出来的。图纸原来给20°，行程是省了，但铜料在锥面上打滑堆料，口部一片拉伤还起皱。降到8°，压得倒是稳，吨位又上不去，一分钟压不了几只，太磨叽。最后定12°，力不爆表，口子也干净。过渡弧更不起眼，坑却更深。锥面直接切到定径带、不留圆弧，压出来的管子锥面和直段交界处一圈亮痕，客户验收直接判不良。我们从R2试到R5，1毫米壁厚的管子，R3出来最干净，更薄的壁可以放到壁厚的5倍。定径带别贪长，1.5到2毫米足够，长了摩擦大，口部拉毛还费吨位；短了尺寸漂，压几十只直径就往上爬。

吨位不用算得太玄，按缩口力估完往上加三成余量就行。Φ16×1这道，10吨出头的压力够了，我们第一道在手扳压力机上干，第二道换到16吨的冲床。别急着上批量，先压5只量尺寸，稳了再放100只小批，这两步跳过任何一步，返工都够你喝一壶。

防开裂，就是把该做的一件件做完

料用软态紫铜，管口先倒角去毛刺，道次间600℃左右退火，润滑上蓖麻油掺二硫化钼，少一件裂口就来找你。第一件，进料必须是M态软铜，Y态硬料直接压，缩口比再保守也裂。第二件，管口0.5×45°倒角去毛刺，前面裂的那两只就是毛刺划出来的。第三件，退火别省。箱式炉550到600℃保温半小时空冷就够，温度再高晶粒变粗，口部会起一层橘皮纹，好看不了也用不住。铜是典型的加工硬化料，压过一道硬度蹭蹭往上，这和冷挤压模具里碰到的硬化是一个脾气，躲不开就只能退火伺候。第四件，润滑。老实讲这块我们翻过车：头一版用普通机油，第二道压到一半，口部拉毛得像砂纸。换成蓖麻油掺二硫化钼，黏得住、不甩飞，内壁光洁度肉眼可见地好转。四件事全做到，裂口率稳定在百分之二以内，这个数才敢报给客户。

凹模用什么料，最后坏在哪

小批量用Cr12MoV淬到58度以上够用，月产十万只就镶硬质合金，报废基本坏在定径带拉毛和粘铜这两处。我们那套Cr12MoV凹模，淬硬58到62度，工作面镜面抛光，压到两万多次，定径带开始拉毛，口部直径往上爬了0.05毫米，拆下来抛光半个钟头又能接着用几千次。真正烦人的是粘铜。铜软，高压下往模壁上粘，越粘越拉伤，一圈一圈的。镀层有用，氮化钛镀上去粘铜明显减轻，就是一千多块钱要出去。走量的活我劝你别抠，凹模口部直接镶一块硬质合金，磨损了只换镶块、模体不动，跟模具镶件那篇说的救模思路一个道理，救回一副模的钱够镶好几块。还有个细节，压料板贴管面那圈要倒圆抛光，留着硬棱，管身上全是印子。

话说回那位空调管路的客户。改成两道次方案，第二套模从试模到交模一共十一天，一千只抽检裂口3只，椭度都在0.1毫米以内，验收一次过。他那句"一副模压到位"，后来自己也不提了。铜管缩口这事，参数上没有魔法：缩口比压着走、弧留足、退火按顿吃，模子自然就老实。

常见问题

缩口不用芯棒，管子会不会压瘪？

缩口是外径往里收，管内悬空段短、半锥角又小的话，一般瘪不了。悬空段超过管径三四倍，或者壁厚薄过0.5毫米，就考虑管内插芯棒或者分段支撑，别硬上。

两道次中间那炉退火，能不能省？

缩口比每道在0.75以内、料又够软，可以试试连压。我们试过不退火连压，第二道裂口率从百分之二直接蹿到百分之十几，省下一炉气钱，搭进去三天返工，不划算。

缩完口部椭圆、尺寸偏大怎么修？

先摸定径带，拉毛了就抛光。椭圆多半是凹模单边磨损，或者压料力偏了，查压料板弹簧有没有疲劳。退火不透也会让尺寸漂，先排除料的问题再动模子。

铝管和钢管能套用这套参数吗？

铝更软，每道缩口比放到0.75问题不大。钢管硬化凶，道道都得退火，要不就上加热缩口，半锥角也得再收小些，照搬紫铜的数基本要翻车。
