模具柱是什么？导柱导套在合模导向中的作用

前阵子有位开五金店的朋友跑来问模具柱是什么，说他听隔壁模具厂的人整天把这词挂在嘴上，是不是模架上立着的那几根柱子。他猜得八九不离十。行里说的模具柱，绝大多数时候指的就是导柱，有些老师傅也叫引导柱、边钉——在珠三角，边钉这个叫法比导柱还流行。

这根柱子看着不起眼，一根也就几十块到两三百块，但整套模具敢不敢开快机、产品准不准，一大半押在它身上。型腔打得再漂亮，合模对不上位，出来的件照样是废品。我修过一套连接器注塑模，产品批批带0.08毫米的错位边，客户拿投影仪一打就退货，查到最后是两根导柱磨损。换掉柱子花了不到一千块，问题当场消失。

模具柱叫法从哪来：图纸上的名字是导柱

模具柱是车间对模具导柱的习惯叫法，正式图纸标的是导柱，和导套配成导向副，一般装在模架四角，管动模定模的合模对位。模具图纸上找不到"模具柱"三个字，BOM表里写的都是导柱、导套。顶针负责把成型好的产品顶出来，装在模具内侧，跟导向没关系，两者位置、粗细、功能完全是两码事。初学者最容易在这里犯迷糊，记一句话就行：管对位的是柱，管出件的是针。

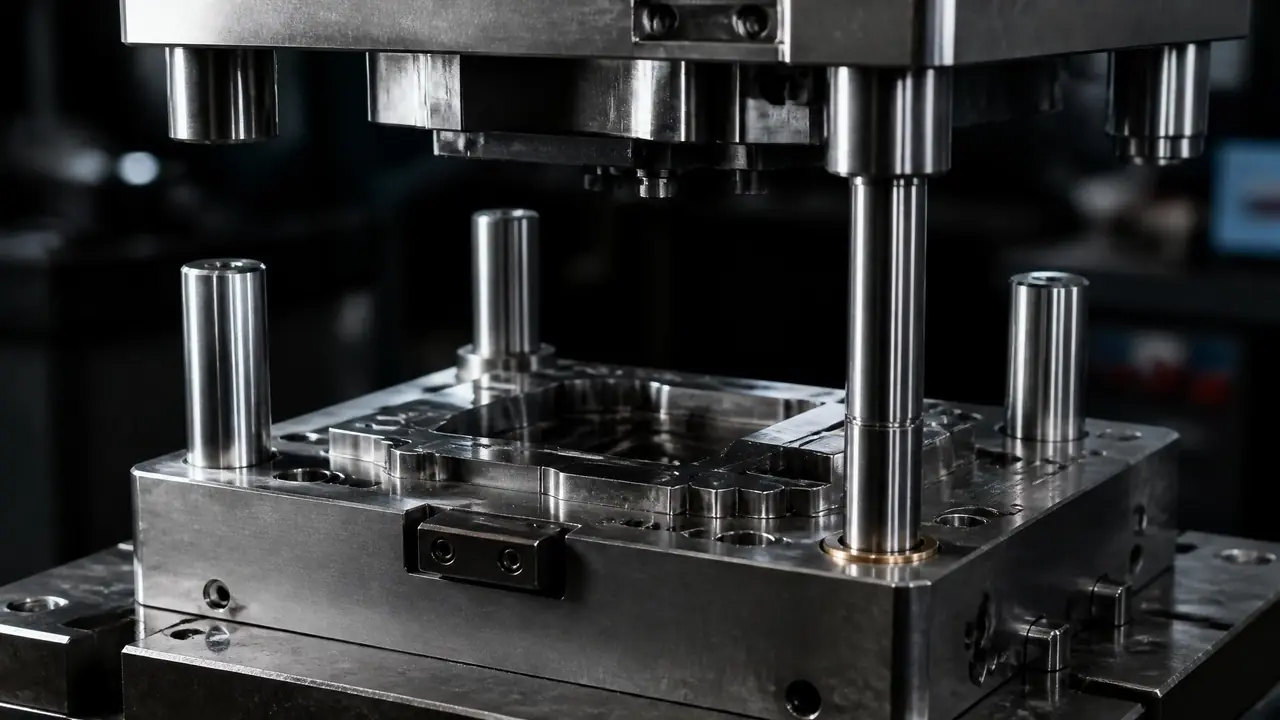

导柱在模架四个角上各站一根（小模也有只装两根的），穿进模板的导套孔里。模具分开的时候，导柱有一段露在外面；模具合上的时候，它整个插进对面模板的导套，把两半模具锁到一条轴线上。导柱在整套模架里排什么位置、旁边还有哪些零件配合，模具结构图解那篇拆得比我细，想看全景的可以去翻。

合模那两秒钟，导柱导套到底干了什么

导柱比分型面凸出一段，合模时先插进对面导套，把动模定模拽到同一轴线上，等型腔碰面时对位已经完成，侧向力也全由它扛。注塑机动模板靠四根哥林柱拉动，哥林柱和模具导柱不是一回事，别搞混——哥林柱属于机器，导柱跟着模具走。

这里面有三个动作值得单独拎出来讲。第一个是先导：导柱的导向段做得比模板厚，前端还车了圆角，R3到R5常见，模具快闭合时它比型腔先接触，先把位置找正。第二个是定位：导柱和导套是间隙配合，H7/g6这一档用得最多，间隙控制在几微米到二十微米上下，既保证滑动顺滑又不许晃。第三个是扛偏：斜滑块、侧抽芯这些机构动作时会推模具，产生侧向力，这些力全由导柱承受，一点不能传到型腔上去，不然分型面打崩就得大修。型腔和型芯怎么分工、加工到什么精度，这篇模具型腔详解写得更全，这里不展开。

所以挑模具的时候有个土办法：把模具打开，量导柱露出来的那段比垫块面高出多少。行业普遍要求高出10到15毫米，低于这个数，放模或者运输时稍微磕一下，分型面先着地，型腔直接报废。我验收二手模就专门量这个。去年看一套转让的日用品模，导柱凸出量只剩6毫米，四角还有磕伤，价格再便宜我也没敢接。

材料和公差：一根几十块的柱子凭什么扛整套模

主流导柱用GCr15轴承钢整体淬火，或20钢渗碳淬火，硬度做到HRC58到62，配合公差常取H7/g6，表面磨到Ra0.2以下才够顺滑。导套用同样的料，硬度通常比导柱低一点点，让磨损集中在这一对副里更便宜的那件上。

表面处理也有讲究。好一点的导柱外圆会镀硬铬或做氮化，耐磨还防锈。我拿硬度计打过新旧导柱的对比：新柱HRC61，用了三年拉伤的那根只剩HRC53上下，表面那层硬化层磨没了，越用废得越快。导柱直径按模板大小配，φ16、φ20、φ25、φ30这几档用得最多，大模架能上φ40到φ60。

四根柱子里通常有一根故意"不老实"——位置整体偏移几毫米，或者干脆换小一号直径，这样合模时只有一种插法，装反了根本合不上。这个防呆设计救过不少人。新手第一次装模，两半模具抬起来对不上孔，十有八九是没注意偏位柱的方向，转九十度就顺了。

导柱拉伤怎么判断：看产品披锋比拆模量柱子还快

产品周边出现固定位置的披锋、错位边超过0.1毫米，八成是导向副磨损了，先用千分尺测导柱直径，再决定换柱、换套还是整套换。拉伤的典型痕迹是外圆上螺旋状的亮痕或沟槽，指甲顺着刮一下能挂住。

判断顺序我习惯这样走：先看产品，披锋每次都固定在同一侧，导向问题八九不离十；披锋位置乱跳，那是锁模力或料温的事。再看柱子，拆下来用千分尺在导向段上、中、下三个截面各量一次，差值超过0.02毫米，这根柱子就该退休。最后看导套，内孔摸出台阶感，或者有垃圾压出来的坑，一并换掉。

有一说一，导柱这套东西单价低，别心疼。一套φ20的柱加套百来块钱，半天工时换完；拖到型腔被啃了，修复费十倍不止。平时保养也简单，锂基脂薄薄一层，一个月补一次，别打太厚，免得合模时挤出来掉进型腔，产品上留油斑。要是你的工艺把模温推到100度以上，记得问供应商要耐高温的润滑脂，普通锂基脂在这个温度会稀得往下淌，等于白打。

回到开头那位朋友的问题。模具柱听着像行话，其实就是模架上那几根负责对位的导柱，配着导套，一套几十到几百块，干着整套模具里最较真的活。下次你验收模具或者排查披锋，先别急着怀疑注塑机和工艺参数，把模具打开，摸一摸、量一量那几根柱子，很多时候答案就写在上面的亮痕里。

常见问题

导柱一般装几根？

小型模两根、标准模四根是主流，大模架或精密模有装六根甚至八根的。数量看模板面积和侧向力大小，装得多对位稳，但加工成本和合模阻力也跟着涨。

模具柱和哥林柱是一回事吗？

不是。哥林柱是注塑机上拉动动模板的那四根大杆，直径几十上百毫米，属于机器的一部分；导柱属于模具，换模跟着走。两者都管导向，但一个在机上，一个在模里。

导柱拉伤了能自己修吗？

轻微划痕可以用油石顺着圆周方向抛一抛接着用，别来回锉。拉出沟槽或者磨损超过0.02毫米，直接换新。不建议焊补再磨，热变形会把柱子弄弯，得不偿失。

导柱用几年要换？

没有固定年限，看开机次数和保养水平。保养到位的模，几十万模次不换也正常；润滑偷懒、车间粉尘大的，一年就拉伤的我见过不止一套。按磨损量判断，比按时间判断靠谱。
