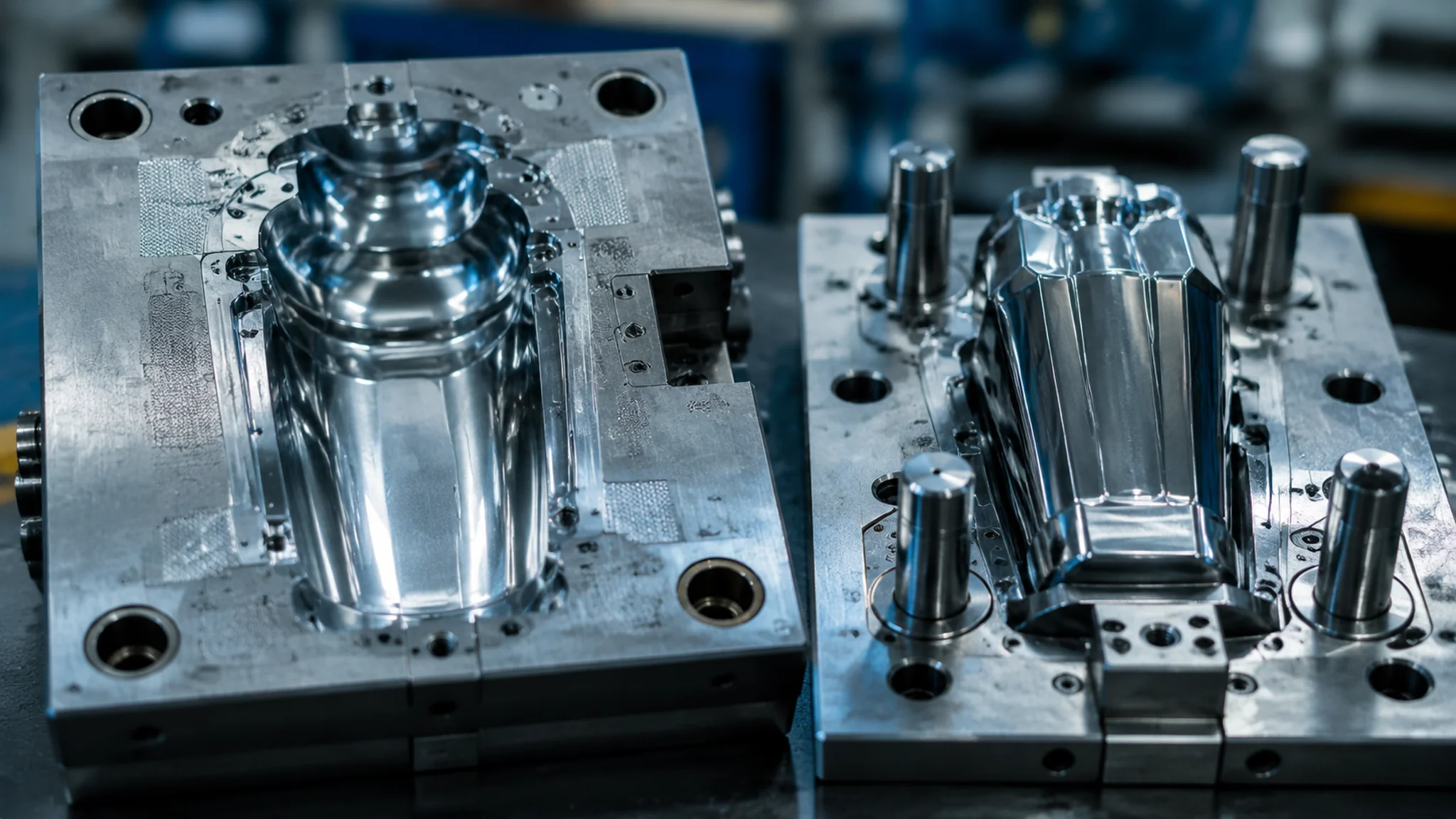

模具型腔是什么？型腔和型芯的区别、加工方式与抛光排气全讲透

你手里任何一个塑料件，翻过来看背面，大概率能看到一圈淡淡的分型线。那条线的两侧，一面是型腔成型的，一面是型芯成型的。我入行第一年在车间当学徒，师傅考我的第一个问题就是“这块凹的是啥”，我脱口而出“凹模”。他说也没错，但车间里没人这么叫，大家只叫它型腔。两个字的事，叫错了会被安排去搬铁。

模具型腔这个词听着抽象，拆开看很直白：型，成型；腔，空腔。合起来就是“给产品外表面定型的那个空腔”。产品长什么样，看一眼型腔就知道了，跟盖章一个道理。整套模具里最贵、最怕磕碰的也是这几块钢。我们厂摔坏过一块2738的型腔镶件，光重做就花了十一天，交期直接泡汤。

型腔和型芯到底怎么分？教你三秒判断

凹进去、成型产品外表面的叫型腔，凸出来、成型产品内表面的叫型芯，判断口诀是“看公母、看外观”。外观面在型腔上，因为塑料熔体充型时贴着型腔壁冷却得快、光泽好；结构面在型芯上，顶针、加强筋这些都在那侧。

这套叫法各地不一样。广东很多厂叫前模后模，前模就是型腔侧（定模），后模就是型芯侧（动模）；浙江这边叫母模公模的也多，型腔是母、型芯是公，跟“公差配合”里的公母一个逻辑。台湾系企业爱叫凹模凸模。跟不同地区的客户打交道，先把这套黑话对齐，不然图纸传过去，A厂说的前模是B厂的定模，吵半天吵的不是技术是名词。

真正要紧的不是叫法，是两侧的职责分工。型腔侧通常不放假动作：顶出机构、推板都在型芯侧，注塑机打开时型腔留在定模侧不动，产品被顶针从型芯上推下来。所以型芯要扛拔模力，磨损和拉伤多发生在它身上；型腔要扛外观，蚀纹、抛光、火花纹的标准都盯着它。选材也顺着这个思路走——外观要求高就上抛光性好的S136或者2083，结构复杂受力大的型芯常用718H、2738这类预硬钢。想系统补钢材这块，可以看常用模具钢牌号对比。

再给一个判断捷径：看模架图上有没有顶针。有顶针孔的那一侧必是型芯侧，没有悬念。这套结构上的门道，在模具结构图解里拆得更细。

型腔的加工方式怎么选？CNC、电火花还是线切割

型腔加工的主流路线是CNC铣削开粗加精加工，清不了角的深槽窄筋转电火花，通孔和外形基准用线切割。绝大多数型腔件三者混着上，纯粹只用一种工艺的型腔极少，因为每道工艺都有它啃不动的形状。

CNC铣削是绝对主力。它的优势是快、表面质量稳定，一把R2的球刀精加工出来的面，Ra能控制在0.8微米以内，后续抛光省一半工时。但球刀是圆的，凹角永远是R角，清不了直角和窄槽。车间常用的节奏是：开粗留0.3-0.5mm余量，换刀半精加工留0.1-0.15mm，最后上精光刀。程序怎么编、后处理怎么设置，模具CNC编程入门里有完整路线。

电火花（EDM）专门收拾CNC搞不定的死角。电极一般用紫铜或石墨，窄到0.6mm的筋、深到50mm的窄槽都靠它。缺点是慢，一个中等复杂度的型腔清角，电极要做粗打和精打两根，机台一挂就是一整晚。火花纹也是它的招牌——加工面留下一层放电蚀痕，不抛光直接就是麻面效果，有些化妆品瓶盖故意留着当纹理用，省一道蚀纹钱。

线切割更多干基准的活：镶件孔、穿丝孔、外形轮廓，精度能到0.005mm。高速铣（HSM）这几年抢了不少电火花的活，转速上两万转以上，薄电极都能直接铣出来，光洁度好的时候连清角都能顺手做完。三种工艺的适用边界和成本对比，模具加工五大工艺对比写得更全。从整副模具的工序链角度看，可以再读读从粗加工到精加工的完整工序链。

说个我们踩过的坑。一套遥控器外壳模具，型腔里有一条0.8mm宽、12mm深的窄筋，CNC师傅拍胸脯说小刀能啃。结果刀断了三把，筋还是个斜的。最后还是乖乖做电极放电，前后多花了四天。从那以后我们定了条规矩：筋宽小于1.2mm或者深度超过宽度八倍的，直接走EDM，不试。

型腔抛光等级：SPI标准从A0到D到底是什么

型腔抛光等级按SPI标准分四档：A级镜面（A0到A3）、B级细砂面、C级粗砂面、D级喷砂咬花面，客户图纸标什么等级就抛到什么等级，差半级客户都能用光泽度仪测出来。A0是金刚石研磨膏抛出来的真镜面，D级直接喷玻璃珠做哑光。

往细了说，SPI的A级对应金刚石研磨膏：A0用1微米（部分厂叫A1），A1用3微米，A2用6微米，A3用15微米。B级对应砂纸：B1是600目、B2是400目、B3是320目。C级对应油石，D级对应喷砂。一套外观件模具从B3抛到A3，工时翻三倍不稀奇；A3再到A0，又得翻一倍。所以报价时抛光等级一定要写死在合同里，“抛亮一点”这种话不算数——亮一点是加钱的。

镜面抛光最吃钢材底子。同样是A0，P20抛出来雾蒙蒙的，S136能照出人影，差价能到每公斤二十元以上。腐蚀性强的料比如PVC，必须上S136这类耐蚀钢，不然抛得再亮，生产三个月型腔面就锈出麻点，前功尽弃。模具抛光六级工艺标准和从A1到A3级的SPI镜面抛光详解这两篇把手法和研磨膏配比写得比我细，照着练就行。

补一句实操教训：抛光最忌跳级。从油石直接跳金刚石研磨膏，砂眼根本压不住，灯一打全是麻点。老老实实一级一级过，240目油石打完换320、400、600，一步都别省。我见过学徒赶工跳了两级，两万块的镶件返工三天。

型腔排气为什么重要？困气烧焦的锅别总让工艺背

型腔排气靠的是分型面上0.01-0.03mm深的排气槽和顶针孔、镶件缝的间隙，熔体充型时腔内空气被挤压着从这里排出去。排气不足的典型症状是末端烧焦、局部发白或填充不满，注塑速度怎么调都救不回来。

原理很土：熔体往前跑，空气没地方去就会被压缩，压缩升温，局部温度能窜到几百度，塑料瞬间碳化就是你看到的黑点烧焦。排气槽开在分型面上，深0.01-0.03mm、宽5-12mm，深了会溢料飞边，浅了排不动。熔体最后充满的远端是重灾区，尤其深腔薄壁件，型腔底部还得加排气镶件或者透气钢。

判断困气有个笨办法：降射速。把注射速度调到原来的三成试一模，烧焦明显减轻就是排气问题，基本不用怀疑。要是降速没用，那得查料筒温度或者背压了。我们做过一套收纳盒模具，客户投诉产品角上老有黑点，他们自己调了两周工艺没搞定。发过来一看，排气槽只有0.008mm深，是模具商怕飞边偷偷开浅的。重新开到0.02mm，黑点当场消失。类似这种充填问题在注塑模具入门指南里有更多排查思路。

排气槽位置也不是随便开的，得跟着流动分析走，熔体最后汇合的部位才开。开早了熔体没到就已经把槽堵死，白开。模流分析现在基本是标配，Autodesk的Moldflow在这块做得最久，Moldflow官网有流动模拟的案例库，做深腔件之前跑一遍，能省不少试模费。

型腔设计还要盯紧哪几件事？

型腔设计最该盯三件事：拔模角、冷却水路和分型面。拔模角不足产品粘型腔，水路排布不匀循环周期拉长，分型面不顺外观夹线就难看。这三件事里任何一件掉链子，模具做得再漂亮也是白搭。

拔模角我倾向外观面最少1°，蚀纹面按纹路深度每0.025mm加1-1.5°，这条跟蚀纹师傅对过好多次，基本是行业铁律。冷却水路尽量贴着型腔走，离表面8-15mm比较稳，太近了型腔壁温差大容易翘曲，太远了冷却白做。分型面能简单就简单，台阶越少加工越便宜，密封性还好。

另外提一嘴型腔数量。一模一出、一模两出还是一模四出，直接牵动型腔布局和报价。腔数翻倍不代表产能翻倍，充填平衡、排气、冷却全是新变量。根据中国模具工业协会发布的数据，2024年国内模具行业营收已超过3400亿元，其中塑料模具占比约四成，型腔相关的设计和制造是这个盘子里竞争最凶的一块，腔数设计合理与否直接决定客户的单件成本（详见中国模具工业协会官网）。腔数和布局怎么跟注塑机吨位匹配，注塑模具设计的标准化流程里讲得更系统。

维保这块别犯懒。型腔每次下机必须清洁、喷油、合模存放，水垢一季度清一次，不然水路堵了等于没有。日常养护的完整清单看模具寿命延长实战手册，道理相通。

常见问题

型腔和凹模是一回事吗？

是一回事，只是叫法不同。型腔是行业里最通行的叫法，凹模、母模、定模侧成型件指的都是它。台湾和部分教材偏书面，写凹模；车间口语基本都是型腔。跟供应商沟通时用“型腔”最保险，不会产生歧义。

型腔用什么材料做最合适？

常规外观件用P20或718H这类预硬钢，够用且便宜；透明件和高抛光要求的上S136、2083；压铸模具型腔工作温度高，得用H13这类热作钢，还得做氮化处理。选材核心看三点：抛光性、耐蚀性、硬度匹配。别一味堆高牌号，一套收纳盒模具用S136纯属浪费。

型腔和型芯之间的间隙怎么定？

这个间隙其实就是配合公差，按产品壁厚和塑料收缩率计算，一般单边0.02-0.05mm。间隙太紧合模会咬、开模费劲，太松产品产生飞边。精密模具间隙做到0.01mm级别，这对模架刚性和加工精度要求都高，费用也跟着涨。

型腔损坏了怎么修？

轻微拉伤、锈点用油石推开再抛光就行。崩角或磨损超差，主流做法是激光焊补上同材质焊丝，再上机床重新加工到尺寸。面积损伤太大就换镶件，把坏的那块挖掉镶新钢进去。修补设备怎么选可以看模具激光焊接机对比。能修就别整块换，一套型腔重做的钱够修八回。

为什么产品总是粘在型腔上不掉下来？

九成是拔模角不够或者型腔抛光不到位，表面粗糙等于给产品抓手。先量拔模角，不足就修；够的话查抛光，尤其蚀纹模具，纹理方向和拔模方向不对着也会挂料。再不行就上型腔侧倒扣检测，看是不是有隐藏反斜度。斜顶和顶出机构的配合问题可以看模具斜顶机构设计。

写到这里说句实在话，型腔这门功夫一半在设计里，一半在车间里。设计决定上限，钳工和抛光决定下限。我个人更信老师傅的手感，同样一张图纸，两个厂做出来的型腔寿命能差出一倍，这不是玄学，是基准怎么找、余量怎么留的分寸感。如果你想从头把模具这块啃下来，建议从制作模具的基本流程走一遍，再回头盯型腔的细节，会顺很多。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
