模具构造分几大块？动模定模的分工

模具构造难不难认？好多人一听一套模要几十个零件就打退堂鼓，觉得这是干了十年以上的老师傅才配懂的东西。我带过一个学徒，进车间第三天就能对着装配图把部件从头指到尾，靠的不是死记硬背，是先找分型面，再把整套模劈成动模、定模两半。

这个认法是我吃过亏换来的。刚进厂那年看一套八腔瓶盖模的图纸，我从浇口套开始一个零件一个零件往下认，认了两天还是串不起来。师傅瞄了一眼说，你先把方向搞对：定模装在注塑机定模板上不动，动模跟着合模机构来回走，开模后产品留在动模那侧，再被顶针顶出来。方向一立住，后面每个零件都知道该往哪边放。

动模定模之外，一套模还挂了哪些系统

一套注塑模具的构造就是动模、定模两大块，块上再挂浇注、成型、顶出、导向、冷却五个子系统，框架记住看图就不乱。浇注系统管塑料怎么从喷嘴走到型腔，主流道、分流道、浇口都算它；成型系统就是型腔和型芯，塑料最后在哪定形靠这两件；顶出系统负责把冷凝的产品从型芯上推下来；导向系统管合模时对得准不准；冷却系统往模内送水路控温。

我自己的记法更土：跟着塑料走一遍。塑料从喷嘴出来先碰浇口套，穿过主流道、分流道，过浇口进型腔，包住型芯，冷固定形，最后被顶针推走。一条路走完，五个系统全在半道上露过脸。站里那篇结构图解把九个组成部分画得更细，配着看省事：模具结构图解：九个组成部分的详细拆解与作用说明。

动模和定模到底怎么分工

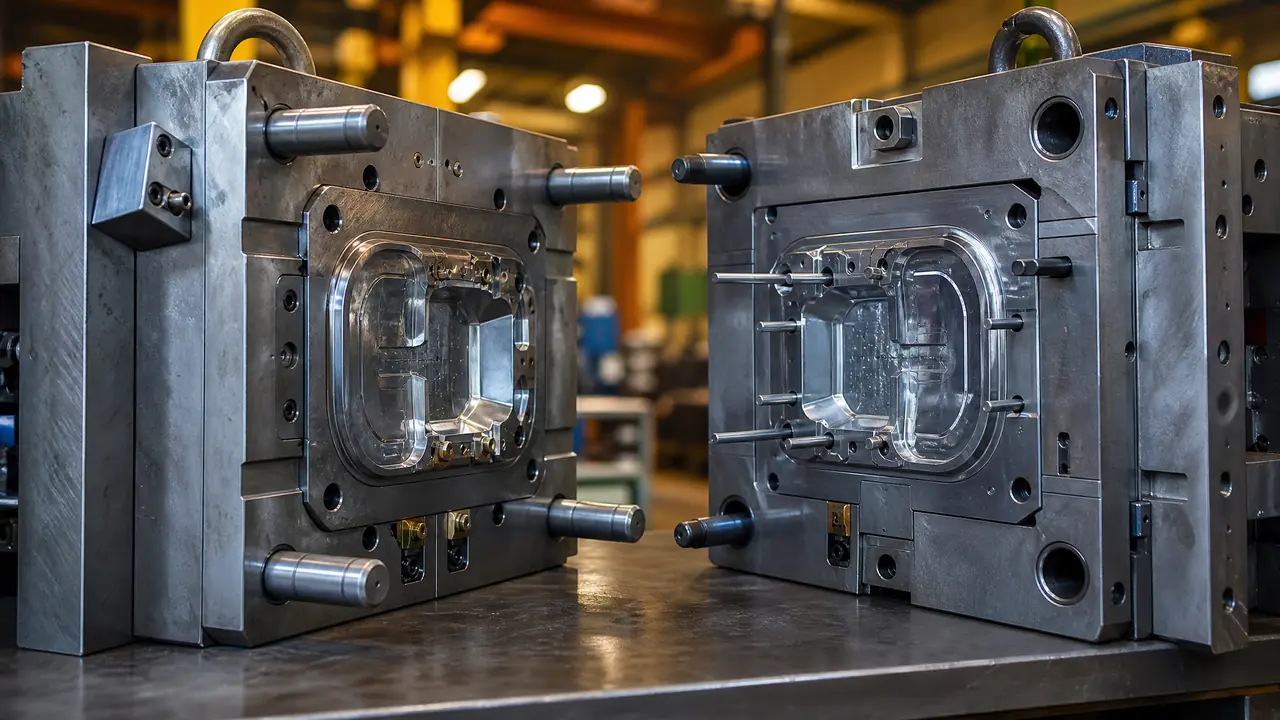

定模固定不动，负责成型产品外观面和进料通道；动模随注塑机开合移动，负责成型内侧、留住产品并把它顶出来。一句话概括：定模是脸面，动模是手。产品对外的那个面基本在定模一侧成型，所以外观件模具的定模型腔要抛得比动模狠得多，光洁度要求经常差着两三个档次。

光看表还是虚，讲个我自己的实测。2024年我们接了一套八腔矿泉水瓶盖模，试模第一次就出事：开模后瓶盖一半留在定模，一半留在动模，拉出来全是拉白的废品。查下来是动模型芯抛得太光，产品咬不住型芯。钳工把型芯表面重新打砂到合适的粗糙度，第二个模次瓶盖就老老实实全跟动模走了。这件事让我彻底服了一句老话——产品留在哪一侧，不是设计图纸说了算，是摩擦力说了算。

顶针、斜顶、导柱这些件装在哪一侧

顶针和斜顶基本都装在动模侧，导柱导套横跨分型面两边，运水路动定模各走各的，装错一侧整套模合不起来。道理不复杂：开模后产品留在动模侧，脱模的力气只能从这一侧出。产品上有倒扣、顶针够不着的位置，就换斜顶出马，它一边顶一边横向抽芯把倒扣让开，机构细节站里有专门一篇讲：模具斜顶是什么？倒扣脱模的关键机构设计详解。

导向件多说一句。我们车间中小型模常用直径 30 到 40 毫米的导柱，四根，装在动模四个角，配定模上的导套。合模瞬间导柱要是磨了、旷了，型腔型芯就对不齐，轻则产品壁厚不匀，重则压模。我见过一套模因为导柱啃了 0.1 毫米，批批产品在同一位置错位，查了三天才定位到。

温度两边也各管各的。去年那套 ABS 面壳模，定模接模温机打到 85℃，要的是高光不缩印；动模走 18℃ 的冷水，图的是赶紧冷透好开模顶出。一块分型面隔着将近 70 度温差，密封圈一旦老化串水，两边的温控就全乱了。

看模具构造为什么先找分型面？

分型面是动模和定模的分界线，先找到它，进料方向和脱模方向就同时定了，剩下的部件顺着这两个方向认就行。看新图纸我习惯先问一句：分型面开在哪？这一条定了，塑料从哪进、产品往哪出、顶针从哪上，全都跟着定，图纸上的零件再也不会是散的。

车间里检查分型面贴合有个土办法：定模分型面薄薄涂一层红丹粉，合模再开模，看红丹在动模面上的转移均不均匀，接触面够大才算贴合合格；再拿 0.02 毫米的塞尺沿分型面走一圈，插得进去就是还没研到位。这套检查我每套新模都做，比等试模飞边了再返工便宜太多。

顺带解开一个常见误会：冲压模不叫动模定模，行业里叫上模下模，上模挂冲床滑块上下来回，下模压死在工作台上，分工思路一个样。想对照冲压那一侧的结构，翻这篇就够：冲压模具结构图解：从单工序到级进模的完整拆解。

还有一对角色值得拎出来讲——型腔和型芯。它俩是成型系统的主角，一个成外表面一个成内表面，装在哪一侧、怎么加工、怎么抛光排气，这篇讲得比我细：模具型腔是什么？型腔和型芯的区别、加工方式与抛光排气全讲透。

说回那个学徒。他后来跟我讲，认模具卡住人的从来不是零件多，而是没方向。分型面一找，动模定模一劈开，几十个零件瞬间各就各位。你下次站在注塑机旁边，也照这个顺序看：先找分型面，再看定模的进料，最后看动模的顶出，一轮下来比背十遍名词管用。

常见问题

冲压模具也分动模和定模吗？

不这么叫。冲压模习惯叫上模和下模，上模装在冲床滑块上跟着上下运动，下模压死在工作台上，分工逻辑跟动模定模是一个意思，只是换了一套名字。

动模定模贴合得越紧越好吗？

合紧不留缝是底线，但分型面不能真压到变形。贴合太狠会把分型面压塌、压翻边，以后飞边反而更大。红丹接触面够、塞尺插不进，这个程度就收手。

型腔和型芯分别装在哪一块上？

多数结构里型腔在定模、型芯在动模，塑料冷凝后抱在型芯上随动模带走再被顶出。也有把两边倒过来的特殊设计，看分型面怎么定，别当死规矩背。

为什么产品总是留在动模一侧？

因为顶出系统全在动模，产品必须留在这边才有办法脱模。设计上靠收缩抱紧型芯、拉料杆拉住流道这些办法保证它跟动模走，跑错边就是试模要解决的头号问题。
