模具模具架是什么？模架、模座、货架一次分清

上个月有个客户打电话来，张口就问"你们模具模具架怎么卖"，来回聊了十来分钟才弄明白：他厂里刚接一批冲压件，想配的是模座，顺带想把车间那堆旧模收拾一下，添两组货架。一个搜索词里塞了三个概念，这种事我一年能碰上好几回。

搜索引擎不替你分词，你输入模具模具架，它就把模架、模座、货架的内容全端上来，越看越糊涂。这篇干脆把三个词各自拆开讲：是什么、长什么样、大概什么价、去哪买。末尾一张表，对着看就行。

模架：整副注塑模的骨架

模架是注塑模具的骨架结构件，型腔型芯装在它身上，导柱顶针水路全靠它定位，没有模架，一副注塑模就只是一堆零散钢料。拆开一副常见注塑模，从上往下大致是定模座板、A板、B板、方铁、顶针板、动模底板，导柱导套穿在四角，热流道板、斜顶、司筒这些机构再往里挂。行业里常说的工字模、直身模，说的就是模架外形；A型B型C型，区分的是有没有面板和水口板这些层。

模架一般是外购的标准件，钢料和粗加工占大头。我上个月给一套收纳箱模订的CI型2530模架，A板厚70、B板厚80、方铁高90，光模架就两万出头，交期12天。同一副模，型腔型芯的精加工再花三四万，比例大致就是三成和七成的关系。所以别在模架上省过头，平行度差半根头发丝，顶针装上去就烧死，返工的钱比省下的多得多。

想顺着结构往深处看，这篇注塑模具结构基本常识把每个板叫什么、干什么讲得比我细，配着图纸看一遍就懂。

模座：冲压模具的上下底板

模座是冲压模具上下两块底板，装在冲床台面上承力，导柱导套把上下模对准，固定凹模板卸料板这些零件的活全归它。冲压这边的叫法和注塑完全两套体系：上模座加下模座，配上导柱导套，才叫得上一副完整的模架（冲压行业里模架这个词反而指这套底板总成，跟注塑那边的用法又岔开了）。导柱布置常见四种：后侧、中间、对角、四角。打一毫米以内的钣金单工序模，后侧导柱够用；做级进模、料带一长，得上四角导柱，不然冲到几万次精度肉眼可见地往下掉。

材质就两档，铸铁HT200和45钢。铸铁的便宜、减振好，250×250那档几百块一副；45钢的要精磨，上千到两千多。国标GB/T 2851系列就是滑动导向模座的标准，报型号厂家照单做。我们车间一副落料模用的是后侧导柱铸铁座，冲两年多换过一次导套，模座本体没事。上回图便宜买过一副非标座，导柱孔距差了0.05，装上冲床打出来的件毛刺一边大一边小，调了整整一天，教训是这种基础件别买没国标号的。

冲压模从单工序到级进模的门道，这篇冲压模具结构图解画得清楚，哪块板叫什么、力怎么传，看图比看字快。

货架：放模具的钢架，跟模具结构毫无关系

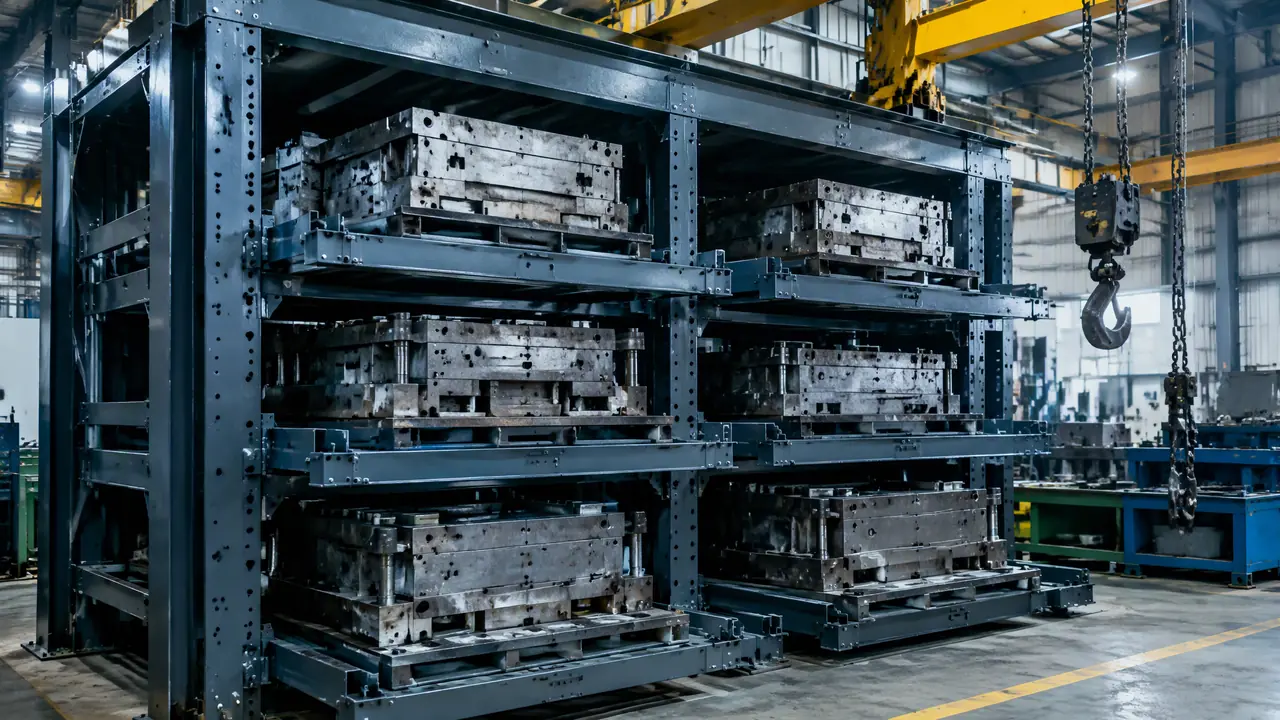

模具货架是车间存放模具用的重型仓储钢架，抽屉式最常见，每层承重一到三吨，配天车或叉车吊装，它管存放不管成型，和模具本身的设计制造是两码事。常见的三种：抽屉式，托板能整层拉出来，吊装对位最省事；全开式，层高固定、整层敞开，便宜但取大模费劲；还有带葫芦的龙门架改的土办法，小厂常见。价格按组算，抽屉式一组几千到一两万，层数承重不同差价不小。

货架的坑在超载，我亲眼见过的弯梁不止一次。我们车间六组抽屉式货架，每层标称2吨，早年图省事把一套2.4吨的压铸模塞在第三层，一个月后横梁中间肉眼可见地往下弓，赶紧请下来，那层从此不敢放超1.5吨的东西。后来车间定了规矩：超1.5吨只进底层，抽屉滑轨半年打一次黄油，不然拉到一半卡死，天车吊着模干着急。摆放顺序也有讲究，常用模放中高层顺手，重的沉底，轻的小模往上收。

货架怎么配层高承重、车间怎么排布，这篇模具货架怎么选是专讲存储的，买之前照着核一遍承重参数，比听销售报数字踏实。

一张表对清楚：三个"架"各归各位

三个"架"里只有模架和模座算模具零件，货架是仓储设备；价位上模座几百起步最便宜，模架几千到几万，货架一组几千到一两万。差别放到表里更直观。价位只是我们这边的行情，地区差价能到三成，拿去砍价别照搬。

回到开头那通电话。那位客户最后订了一副四角导柱的45钢模座，货架没换新的，旧那组加固了横梁接着用，省下小一万。你手里要是也在搜模具模具架，先停一下，想清楚是注塑模等着开骨架，冲模缺底板，还是车间乱得该收拾了——对上号再花钱，钱才花在正地方。

常见问题

模架和模座是同一个东西的不同叫法吗？

不是。模架在注塑圈指整副骨架，模座在冲压圈专指上下底板。个别老师傅口头混着叫，下单时按模具类型说清楚，报清型号和板厚，别只报名字。

为什么模架要买标准的，不自己加工？

标准模架厂的钢料、时效、镗孔精度是批量摊出来的，比你单件做便宜也稳。自做只在异形和非标尺寸时才划算，平行度和导柱孔位自己镗，良率很难看。

模具货架一定要配天车吗？

一吨以上的模具没有天车基本挪不动。小厂可以用叉车加吊臂顶一阵，纯人力抬两吨的模想都别想，规划车间时天车梁先留好。

买模架报什么信息厂家才不会做错？

报清宽度、长度、A板厚、B板厚、方铁高这五个数，再加导柱位置和顶针孔预钻要求，最好附一张草图。口头一句"常规的"，十有八九要返工。
