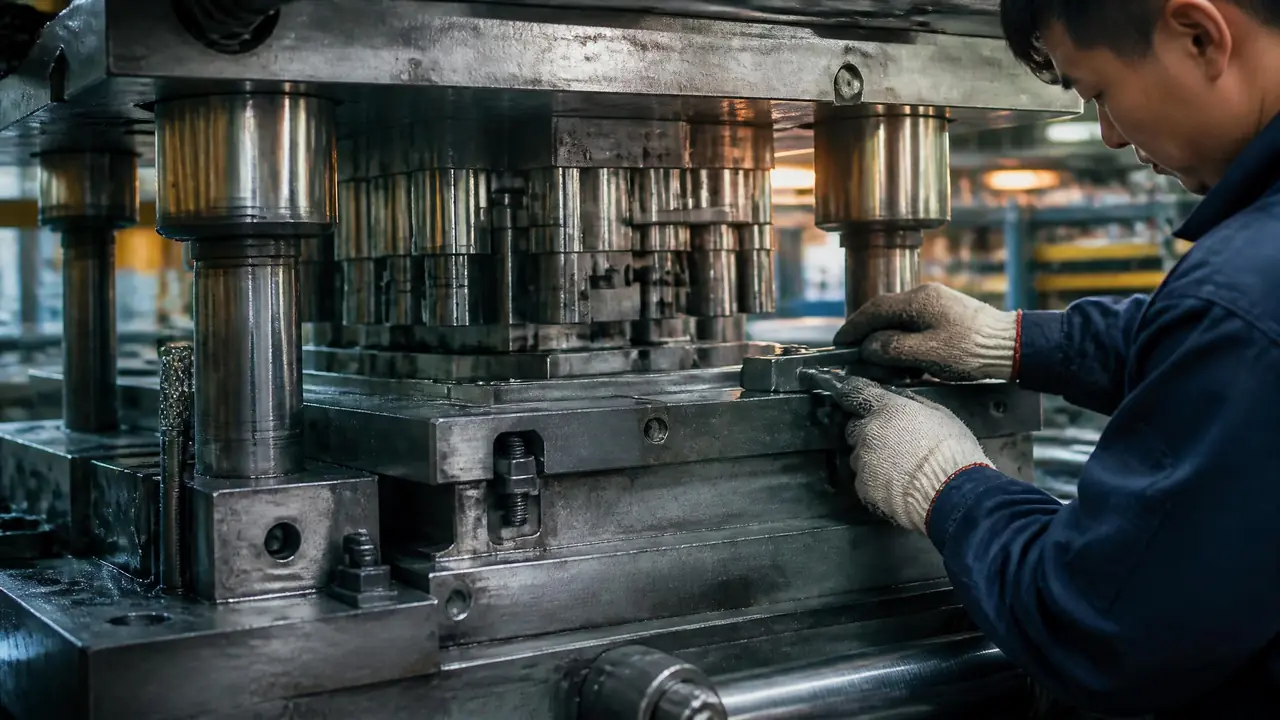

模具拉杆起什么作用？支撑柱与装夹

上周有个刚入行的网友发图纸来问，B板底下那几根圆棒标着"撑柱"，明细表里又写"拉杆"，是不是一个东西，能不能合并省点钱。我回他：先别急着省。模具拉杆在图纸上确实容易被混着叫，但每根都有它的活，删错一根，试模的时候你就知道了。

说个我自己的教训。前年一套做收纳盒盖的PP料模，650的模架，试模第一天产品左侧飞边、右侧光洁，调机师傅把锁模力从80吨加到95吨也没压住。拆开一看，模内就装了两根撑柱，其中一根的锁紧螺丝还松了。补足六根Φ30的撑柱、全部锁紧再打防松胶，同样的锁模力，飞边一次没再出。这事之后我看图纸，先数的就是撑柱。

模具拉杆到底指哪根？先把名字捋清

模具拉杆在车间里至少指三样东西：机台的四根哥林柱、三板模的限位小拉杆、模内的撑柱，谈作用前得先分清是哪一根。名字混着叫是这个行业的常态，但三样东西的作用完全是两码事。

第一样是注塑机上的四根哥林柱，两块模板穿在这四根柱子中间，锁模力全靠它们扛，模具装夹就夹在这四根柱子围出来的空间里。第二样是细水口模具里的限位拉杆，一根细长螺杆穿过面板和水口板，开模时把水口板拉到规定位置就停住。第三样才是很多图纸上写的"撑柱"或者"撑头"，立在顶针板和B板之间，纯受压，防止B板在射胶压力下鼓起来。整套模里各零件怎么摆、谁挨着谁，模具结构图解那篇画得比我口述清楚，建议对照着看一遍。

为什么要分清？因为你问"拉杆起什么作用"，不同岗位的老师傅给的答案可能是三个完全不同的东西。图纸沟通时最稳妥的做法是直接写件号，别只写俗称。

撑柱没锁紧，飞边打了三天

撑柱的作用是顶住射胶压力，B板中间不鼓、分型面不张缝，产品就不跑飞边，是分型面上最便宜的一道保险。数量宁多勿少，位置避开顶针和运水，锁紧必须加防松。

展开讲讲原理。射胶那一瞬间，熔料压力在几十兆帕这个量级，全部作用在B板的型腔面上。B板是块钢板，不是刚体，中间被顶得微微外鼓，分型面就张开一条缝，塑料往缝里钻，出来就是飞边。撑柱干的事很朴素：在B板还没来得及鼓之前，用几根硬棒把这条缝隙顶死。

撑柱常用直径是Φ25、Φ30、Φ38这几档，材料一般45号钢或者T8A淬火，硬度做到HRC 40上下就够用。别小看"锁紧"两个字，我那套飞边模就是撑柱在、螺丝松，等于白装。后来我们车间的规矩是撑柱锁紧必打防松胶，试模前用手逐根再摸一遍有没有旷量。分型面的贴合精度当然还跟加工有关，型腔那篇讲过加工上的门道，但撑柱是花钱最少的那道保险。

三板模的限位拉杆：行程差5毫米就是一摊水口

细水口模的限位拉杆负责给水口板限程，开模时拉到设定位置就刹住，行程短了水口拉不断，算长了板尾直接撞机台。行程计算宁留余量，别满打满算。

行程怎么算，手册上都有公式，车间里更常用的是土办法：面板和水口板之间的开档，减掉5毫米左右的缓冲，就是小拉杆的有效行程。别嫌5毫米少。有一年隔壁厂一套模把行程算得满打满算，开模时水口板撞到拉杆限位端面，几次之后端面打出毛刺，拉杆螺纹也跟着旷了，水口板落下来的位置每次都不一样，水口料时断时连。修的时候连模脚都换了，那笔钱够买几十根拉杆。

所以三板模试模前，钳工都习惯手动慢开一遍，看水口板走位顺不顺、限位那一下的声音闷不闷。声音发闷或者落点漂移，多半是螺纹松了或者垫片磨了。这类小件磨损害的是整套模的节奏，模具寿命能拉长，靠的就是这些不起眼位置的日常检查，不是什么大招。

装夹：先量拉杆内距，再谈压板

装模第一件事是量拉杆内距，模具外形必须小于四根哥林柱围出的空间；压板要压正压脚，四块受力要均匀。这两步错一步，吊模都得重来。

哥林柱围出来的空间，行话叫拉杆内距。160吨的机一般也就四百出头见方，250吨的大概五百多，各厂有出入，装模前拿卷尺量机台比翻样本靠谱。我见过最尴尬的一次，模具吊到机台上方才发现对角转不过去，横竖都差两公分，最后只能换大一号的机，白占半天机时。

模具放进去之后是压板的事。四块压板压在模脚上，螺杆尽量竖直，压板悬空那头要比压住模具那头长一截，这样压紧力才吃得进去。锁螺丝别拿死劲，M16锁到垫圈不带旷就行，过力反而滑丝。有人图省事只压两块对角，短模凑合，长模必定松，松一次就是一次事故隐患。

回到开头那位网友的问题：拉杆能不能省？机台的四根柱子省不了，那是机台的骨架；三板模的限位拉杆省了，整套模没法正常开合；撑柱看起来最像能省的，可它是分型面最便宜的一道保险。图纸上的每一根圆棒都有它的岗位，画图时想删，先想想试模机上那一圈飞边。

常见问题

撑柱和导柱是一回事吗？

不是。导柱管合模导向，精度高，表面硬度也更高；撑柱纯受压，不参与导向，两者位置也不能互相顶替。图纸上看到导柱旁边那几根短粗的就是撑柱。

撑柱数量有没有行业标准？

没有死数。习惯是中等模架四根起步，投影面积大或者B板跨度长的加到六到八根，绕开顶针和运水布置。真拿不准就问模架厂，报上模架尺寸和产品投影面积，他们见得多。

模具外形比拉杆内距小很多，装上去安全吗？

能装不等于合适。压板跨距太大压不实，锁模力分布也不均，长期打下来分型面容易局部塌。差得太多就加过渡板，别硬凑。

限位拉杆的螺纹总是松，有什么办法？

先确认螺纹孔有没有磨损，没磨损就上防松胶加弹垫，锁紧后做记号，每批生产前扫一眼记号有没有走位。松过一次的螺丝最好直接换新，几十块钱的事。
