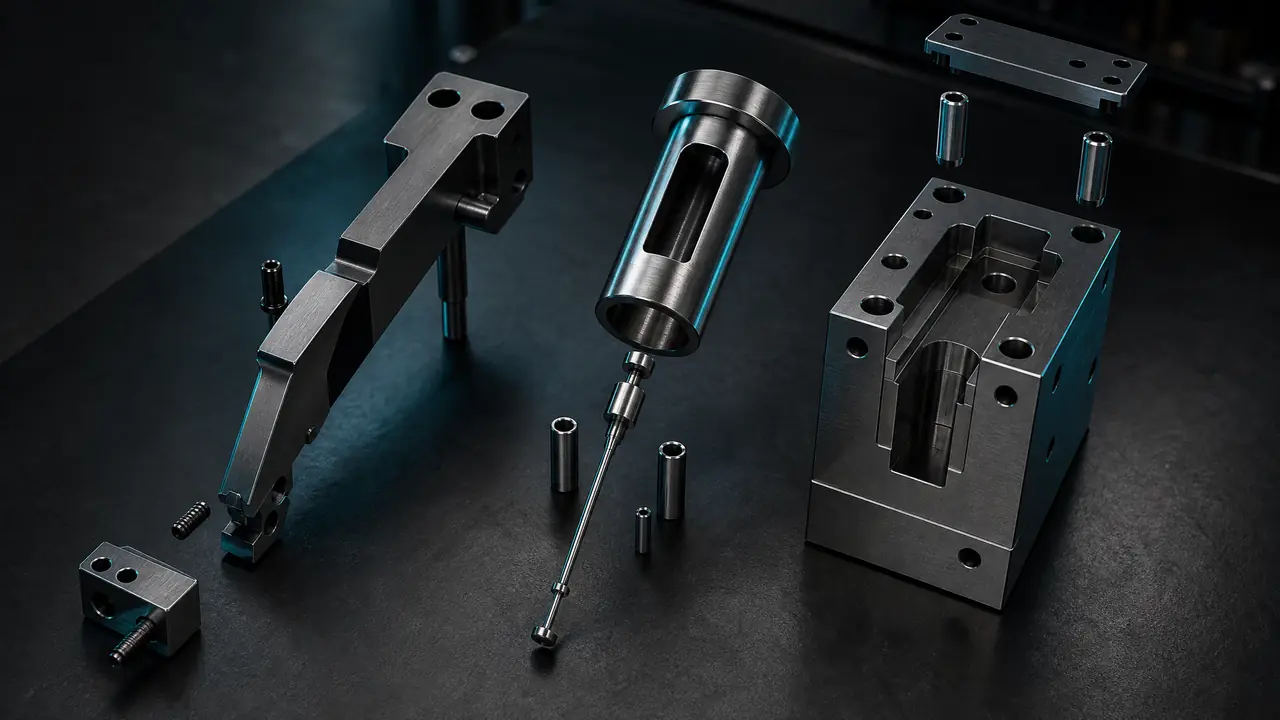

精密模具零件有哪些？斜顶司筒与镶块

车间里新来的徒弟问我，精密模具零件到底指哪些？他说图纸上一堆叫不上名字的方块圆杆，分不清谁是主角。我的判断很直接：模架和型腔型芯是骨架，真正决定这套模好不好用、修不修得起的，往往是斜顶、司筒、镶块这三类「小件」。别小看它们，一套模的报价里这三样能占去两成，出了问题却占八成。

为啥这么说？去年我跟的一套连接器注塑模，型腔型芯做得漂漂亮亮，试模却批批披锋，查了一个星期，最后发现是一个镶块的配合面少磨了五条——也就是0.05毫米，不到一根头发丝的直径。就这么点东西，整模停在厂里六天。从那以后我看模，先翻零件表。

斜顶：专治产品内侧的倒扣

斜顶是解决产品内侧倒扣脱模的斜向运动零件，行业普遍把斜度控制在3到12度，超过15度极易烧死拉伤。它斜插在斜顶座里，开模顶出时一边后退一边横移，替产品让出卡扣的位置。手机壳卡扣、充电器外壳的勾子，都是它在管。

角度是斜顶的命门。角度越大，同样的顶出行程换来的横向退距越多，可摩擦力也跟着涨，斜顶座散热又差，料一软就咬。我见过最典型的一次翻车，一套模为了抢一个很深的侧扣，斜顶做到14度，试模头一天斜顶头就拉毛了，跟产品咬得死死的。老师傅把角度退回10度，回头说服客户把倒扣深度减了0.3毫米，这才顺下来。

材料上，斜顶常用SKD11渗氮或者H13氮化，表面硬度HRC50往上，氮化层大概0.05到0.1毫米。配合间隙也有讲究，斜顶跟斜顶座行业普遍双边留0.03毫米左右：紧了烧，松了跑位，产品上出断差。我们验收就用塞尺加手感，推起来顺滑，竖起来不自己往下坠，才算过关。

斜顶机构的门道还有不少，这篇模具斜顶的倒扣脱模机构详解写得更系统，可以对照着看。

司筒：细长孔位顶出的唯一解

司筒是套在司筒针外面的空心顶针，专管产品上细长孔位的顶出，精密模里配合间隙要压到0.01毫米级。针出孔，筒出面，两个件一起动。骨钉、连接器端子孔、电子烟外壳的小孔，没它干不了。

司筒针是整套模里最容易断的零件，没有之一。原因就一个字：细。我们车间那套连接器模，司筒针直径1.0毫米，成型段长22毫米，细长比超过20。前一套同类型的模，双边间隙留了0.015毫米，跑两万模次孔口开始披锋，一圈毛边，客户直接投诉。后一套压到0.008毫米，三坐标每五千模次抽检一次，十万模次没断也没披锋。代价是装配难度上去了，钳工装一根针得对着灯慢慢压，急不来。

断了针有多麻烦？断在产品里，一整批跟着报废。所以业内常见的做法是备双份：一套在模里干活，一套热处理好的放在工具柜，断了四小时内换完，不停机干等。司筒料一般选SKH-9或SKD11，硬度HRC58以上，太软的针撑不过五万模次。

镶块什么时候值得拆出来做？

形状复杂、易崩易损或需要换材质的部位，就该拆成镶块单独加工，关键尺寸公差能做到±0.003毫米。拆镶块的本质，是把一整块难干活的钢分成几块好干活的钢。深筋、骨位、扣位、易崩角的位置，都是候选。

值不值得拆，我习惯算三笔账。加工是一笔：整体钢件上铣一条深筋，刀具够不着，放电要打好几天，改成镶块后上慢走丝，一件四小时上下，尺寸还稳。维修是第二笔：易损的地方拆出来，崩了换一块几百块钱的事，不用烧焊补模——烧焊补过的位置，十有八九用不长，这是车间里交过学费的共识。

第三笔账是拼缝，也是最多人忽略的。镶块越多，接缝越多，产品外观面上多一条缝就多一条风险。我们车间有条不成文的规矩：外观面能不拆就不拆，非拆不可，就把拼缝挪到非外观面，或者留0.3毫米左右的避空，让缝断在看不见的地方。那套连接器模的零件表我数过，镶块27处，慢走丝排产六天才割完。值不值？试模一次过，值。

镶件的选材、挂台和固定方式，这篇模具镶件从选材到更换维修的拆解比我讲得细。

一套精密模具零件里，还有哪些别漏查

除了斜顶司筒镶块，导柱导套、热流道、密封圈和水路接头也是精密模具零件清单里的常客，验收要逐项对照。光盯三大件容易漏。导柱导套管合模精度，热流道管进胶，水路管模温。

模温这件事我实测过：同一套PC料透镜模，模温控制在80到90度时收缩率最稳，尺寸波动能压在0.005毫米以内；掉到60度，波动直接翻倍。所以查水路接头真不是走过场，漏一点水，模温曲线就乱了。

一套模从上到下有九个组成部分，哪些算主体、哪些算配件，这篇模具结构九大组成部分图解可以对照着数一遍。

回到徒弟那个问题。精密模具零件没有一张能背下来的标准清单，只有一笔笔算出来的取舍：斜顶赌角度，司筒赌间隙，镶块赌拆与不拆。你下次验收模具，不用什么都懂，先找厂家要一张零件表，盯着斜顶角度、司筒间隙、镶块拼缝这三处看，看完再签收。这一步做到了，后期八成的扯皮都轮不到你。

常见问题

斜顶和滑块有什么区别？

滑块治外侧倒扣，靠导滑槽在模具外侧运动；斜顶治内侧倒扣，藏在顶出系统里斜着走。扣位在外面用滑块，在里面用斜顶，一套模里两个一起上的情况也不少见。

司筒针断了能不能焊修复用？

直径超过2毫米的可以试着焊，细针焊完硬度不均匀，我的经验是十根修九根还得再断。直接备件换新更划算，一根细司筒针几十到一两百块，别拿整批产品去赌。

镶块材料怎么选？

走普通胶料选S136或2083，防腐蚀防锈；硬胶高填充选SKH-9；批量大、筋位细的可以考虑硬质合金。先问自己三个问题：腐不腐蚀、崩不崩角、换得勤不勤，答案自然就出来了。

精密模具零件的公差一般做到多少？

行业普遍按±0.01毫米控制，关键配合面做到±0.003毫米，靠三坐标和投影仪抽检。报价明显便宜一截的厂家，先问他检测设备是什么，再问公差敢不敢写进图纸，两个问题就能筛掉一大半。
