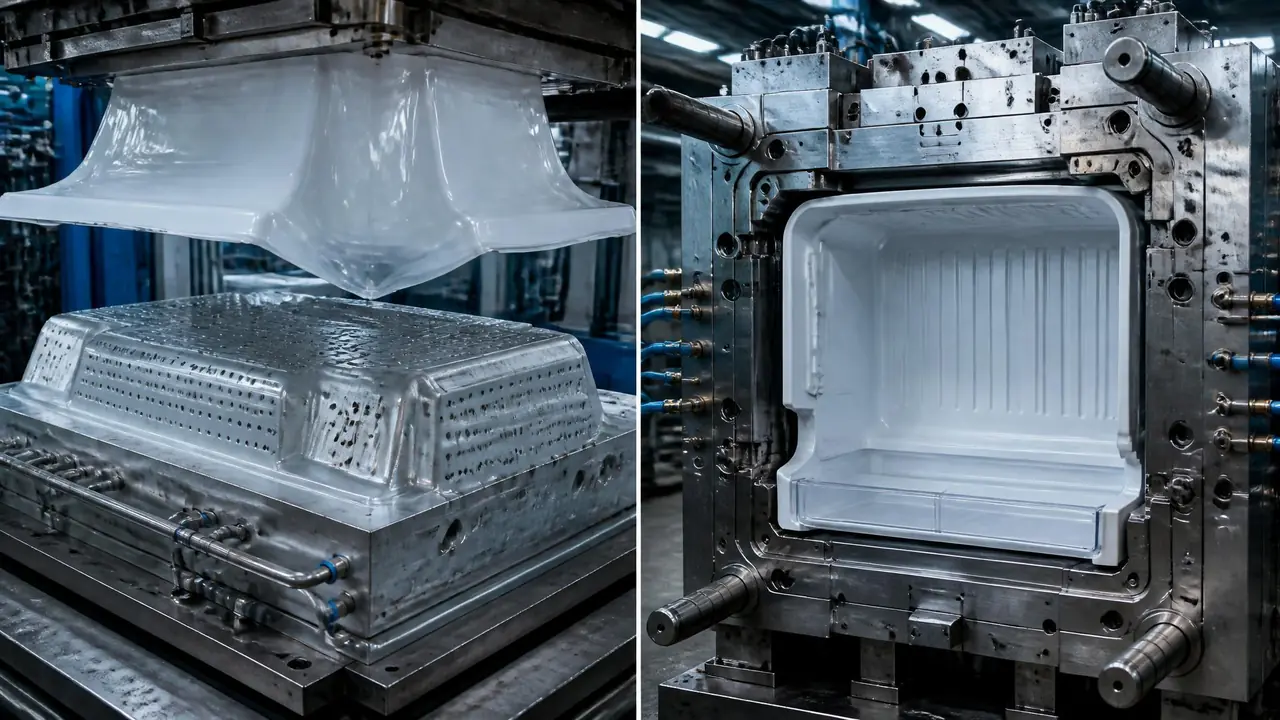

冰箱模具怎么做才不翻车？内胆吸塑模和抽屉注塑模的变形控制实战

Taoxiaopu Team 发布于 2026-10-13 2,681 字

直接给结果：冰箱模具分内胆吸塑模和抽屉注塑模两条路。内胆是零点几毫米的HIPS薄板真空吸出来的，用带真空孔和风冷孔的铝模；抽屉是大件薄壁注塑模，成败全卡在变形控制上。这篇讲清两套模具的结构差异、报价区间和试模要盯的参数。

上个月在合肥一家配件厂盯冰箱模具的试模，650吨机台刚压出一模抽屉，四个角翘了两毫米半，客户拿卡尺量完没说话，脸色先变了。干这行就是这样：件大、壁薄、外观还挑，差半毫米都过不了关。

不少人以为冰箱模具就是一副模子，其实起码分两路。内胆那一路走吸塑，抽屉、隔板、蛋架、瓶座这些件走注塑。两条路的模具、设备、验收标准完全是两码事，路线选错，后面花的钱基本是扔水里的。

冰箱内胆为什么用吸塑模做？

冰箱内胆是薄板真空吸出来的，HIPS板加热软化后贴到铝模上抽真空成型，模具不进注塑机，靠加热箱和真空孔干活，这跟抽屉注塑模是两个行当。很多人拿注塑的思路去看内胆，第一步就走岔了。

先说板。内胆主流用改性HIPS板，厚度多在0.45到0.6毫米之间；门胆讲究外观和韧性，常用ABS板或者HIPS与ABS的复合板，能到1毫米。板材先过加热箱，箱温按料调，HIPS一般烘到130到160度，软了才贴得住模。

再说模。内胆吸塑模是铝模，整块铝料铣的，也有铸造的。型面上密密麻麻钻着真空孔，孔径0.8到1.2毫米，孔位有讲究，得抽在圆角和筋位附近，位置不对就出薄点。模体里还埋着水路，成型完吹风加水冷，几秒钟把件定住。一副内胆模单腔，节拍四十五到六十秒，一条线一天能出两千多个胆。

我头一回看内胆模试制，以为是注塑的缩小版，到了现场连压机都没有，就一台成型机加一个加热箱，有点像给板子做热敷。从石膏打样到铝模量产的完整流程，吸塑模具制作那篇写得细，这里不重复。

翻车的事也讲一个。有次一批内胆左侧老是偏薄，查了两天，是铸造铝模气孔多，局部漏气，真空度上不去，板子贴不实。换了CNC整料铣的模，厚薄立马齐了。所以预算够的话，我劝你直接上机加铝模。铸铝省下那两三万，试模阶段基本就赔回去了，来回修的差旅费还没算。

冰箱抽屉长六七百毫米，壁厚两毫米上下，翘曲的头号原因是冷却不均。先查水路再调保压，把模温差压到正负五度以内，比拼命加冷却时间管用。这套排查顺序，是我拿真金白银换来的。

抽屉这个件，看着不起眼，其实是标准的大件薄壁。常见规格五百到六百毫米长，单重四百到八百克，壁厚1.8到2.2毫米，HIPS料，收缩率按0.5%上下放。机台650吨起步，大的要800吨。流长比一大，进胶就成了命门，我偏向两点进胶配热流道，浇口藏在抽屉底面，外观面不留痕。

说回开头那套翘两毫米半的模。排查顺序是这样的：先拿红外枪量模温，动模侧78度，定模侧只有65度，差了13度，问题就出在这儿。拆开一看，定模一组运水被水垢堵了半截。通完水路，保压从60%提到75%，第二轮翘曲回到0.8毫米。又在翘曲的对角加了两根隔水片水路，第三轮量出来0.3毫米以内，客户签字。

这单给我最大的教训是别急着改产品。客户当时提过把壁厚加到2.5毫米来压翘曲，加厚意味着单重多一百多克，按一年百万件算，光料钱一年就多几十万。先把冷却做匀，多数翘曲根本轮不到动壁厚。水路怎么布、运水距离跟冷却效率的关系，模具冷却水路那篇讲得比我这里细。

除了翘曲，抽屉还有两个高频废品。一个是卡扣发白，顶针位置和顶出速度的事，顶出平衡调好就消了。另一个是面板缩坑，保压不够或者浇口冻结太早，热流道针阀晚关半秒能救回来。对了，说到抽屉导轨配合，装配端建议让客户先拿激光快速件对一对滑道，别等模具做完再对，改一次就是一周。

内胆吸塑铝模我按八万到十五万报过，抽屉注塑模二十几万到四十五万。交期前者一个月上下，后者七十天起步，低于这个水位先查钢材和加工方式。报价异常便宜的单，坑都埋在后面。

抽屉注塑模贵在料和工时。报价拆开看三块：钢料加模胚占四成左右，CNC和电火花的工时占四成，剩下的设计费和试模费。型腔用P20或718H预硬钢就够，模胚选LKM标准的，别在这两处省。抽屉模带热流道的话，针阀式的再加三到五万。

交期这条多说一句。七十天里，设计评审占十天，钢料采购十五到二十天，CNC粗精加工二十天出头，装配合模加两轮试模还要半个月。谁拍胸脯说三十天给你交一套抽屉模，要么是拿旧模改，要么报价里埋了改模费，合同里得把试模次数和改模责任写死。

验货的时候，内胆模盯真空孔通透度和型面光洁度，拿气枪逐孔吹一遍最稳妥；抽屉模看试模样件的翘曲量、卡扣配合和外观面。我习惯揣着数显卡尺和塞尺去试模现场，翘曲量当场量、当场记，别等回厂再扯皮，来回邮费都是小事，耽误的排产是真的。

合肥那套抽屉模第三轮试完，客户拿着0.3毫米的量测单签了字。临走时厂里的调试师傅递了根烟，说做冰箱模十几年就悟出一个理：件越大越薄，越要沉住气把水路做匀，别跟保压较劲。话糙，理不糙。

分开说。内胆主流是改性HIPS，便宜、成型窗口宽；门胆对外观和韧性要求高，多用ABS或HIPS与ABS的复合板。下单前先问成型厂的加热箱温区，别拿门胆的板硬吸内胆，厚薄均匀度会很难看。

HIPS的刚性和低温韧性平衡好，跟内胆同料系，水口料好回收。PP低温下脆，翘曲也更难治。要做食品接触件，记得让料商提供GB 4806系列的合规检测报告，这钱不能省。

孔径才0.8到1.2毫米，最容易被板屑和脱模剂残渣堵死。每班收工用气枪逐孔吹一遍，堵实了的拆下来过超声波清洗机，千万别拿钻头硬捅，孔径一捅大，那个位置就永久拉薄。

能接，但账要算细。内胆铝模重点看型面有没有磕碰和补焊痕迹，抽屉钢模查模次记录和水路锈蚀。二手便宜三成看着香，运水系统一翻新，差价就吐回去了，除非对方有完整保养台账。
