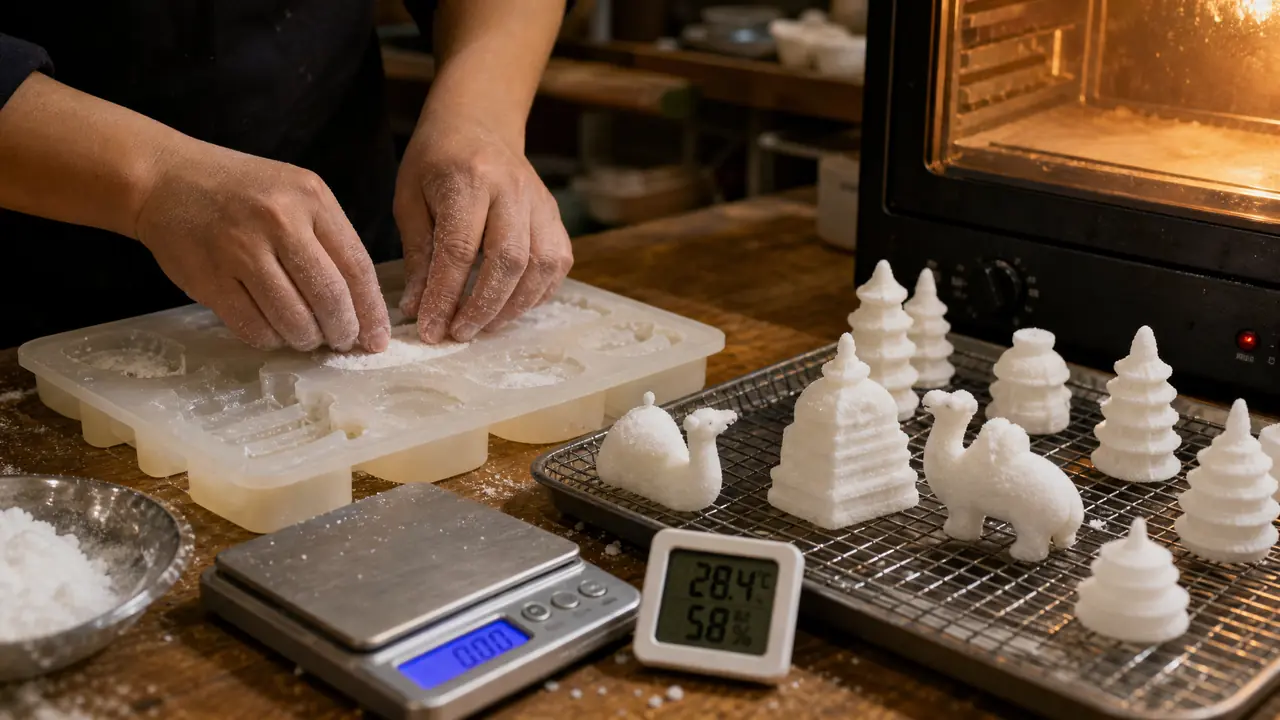

盐雕模具怎么做？盐雕的压制与烘干

去年秋天接了个活，一家盐湖景区的文创店要一批巴掌大的盐雕摆件，骆驼、盐晶塔、小盐人，首批四十个。我当时觉得这活不难，盐嘛，便宜得很，坏了就重压。真正上手才发现，盐雕模具本身做起来是常规翻模的活儿，难的是把湿盐压进模子再烘干，中间任何一个环节潮气没伺候好，出来的就是一块带花纹的碎盐。

第一批货我报废了将近一半。问题不在一个点上，是从盐粒粗细到烤箱温度一路都有坑。这篇就把压制和烘干这两个最容易翻车的环节拆开讲清楚，母模起型、翻硅胶这些前置步骤也会带几句，但重点放在你压下去那一掌、和进烤箱那几个小时上。

盐雕模具用什么材料做合适

做盐雕模具首选食品级硅胶，耐潮不腐蚀、脱模干净，金属模碰上盐分一季就出麻点；母模可以先用油泥或石膏起型。有人说找个铁盒铝盒压一下就行，我劝你别省这个钱。盐这东西吸潮，也啃金属，我图省事试过一次铝模，压了小二百模之后内壁起了密密麻麻的麻点，花纹边缘开始粘盐，脱一次伤一次。硅胶就稳得多，食品级模具硅胶一公斤几十块，翻出来的模子软硬适中，尖角、镂空这些位置都能完整脱出来。

母模那边，造型简单的我直接雕硬皂或油泥，复杂的先拿油泥起型，再翻一版石膏母模做备份。翻石膏母模、从母模倒硅胶这一整套流程，跟我之前记的石膏像模具翻法是同一个路数，选料、分模线、排气孔那些细节那篇写得更全，这里就不重复展开了。

硅胶翻制本身有几个小讲究。硅胶和固化剂搅拌要慢，搅快了气泡裹进去，盐坯表面就会印上小坑。我第一次赶工期胡乱搅，四十个坯子里十几个脸上带麻子，全靠后期拿细砂纸蘸水一点点抛掉，多花了一个下午。灌硅胶之前母模上薄薄刷一层脱模剂，能让模具寿命长不少。第一次从零翻硅胶的话，建议照着这篇硅胶模具翻制教程一步步来，比我上面两句带过要细。

湿盐怎么压才结实不散架

压制的关键是盐粒过筛加适量粘结剂水，湿度以手捏成团、一碰即散为最稳，分层填料分层压实，尖角处用竹签补到位才不缺肉。原料就两样，盐和粘结剂水。盐我固定用细晶的精制湖盐，好买、颗粒匀，压出来表面细腻。不管用哪种，都建议过一遍60到80目的筛，粗盐粒压出来糙，边角还爱掉渣。粘结剂我用浓度大概5%的明胶水，也有同行用糊精水，效果差不多，明胶水便宜好买。量是关键，湿到什么程度算正好？我的土办法就是手捏成团、一碰就散。偏干压不实，脱模就散边；偏湿当时舒服，烘完准裂。

填料别图快，一层一层来。我一般分三层填，每层拿竹筷头把尖角、镂空这些死角捅到位，最后一层刮平以后盖上垫板，用台钳慢慢加压。压力给多大没有仪表可看，全凭手感，压到垫板不再往下走、稳住十几秒就行。压过头也有问题，卸压回弹的那一下，坯子边口会冒出细裂。做宴席盐雕的师傅手上功夫比我们讲究，他们用月饼模具压皮的那套手上功夫，跟这里压盐是一个道理，可以找找感觉。

脱模别急。刚压完的坯子还软，直接顶容易变形，我的做法是连模一起搁半小时，让它初步定型，再翻面轻敲脱模。硅胶模从背面一推，整块就滑出来了，基本不用动工具。塌角、缺肉多半出在这一步手急。

烘干为什么总在最后一步裂开

盐雕烘干九成的裂都来自温差和心急：先阴干一天再进烤箱，40到50℃烘6至8小时最稳，超过70℃十有八九开裂，烘完要立刻密封防回潮。湿盐坯含水多，一受急热表面先结硬壳，里面的水汽顶不出来，一鼓一缩就裂。我的流程是先阴干，干燥季十二个小时左右，梅雨天得拉长到二十四小时，垫在木板上放通风处，别晒太阳，晒了表面结皮里面还是潮的。然后进烤箱40到50℃烘6到8小时，中途别开门。

我交过学费。有一批赶着出货，我直接70℃烘，想着快点收水，结果四十个坯子裂了十一个，裂缝全是从花纹最密的脊线开始的，那批最后只能敲碎当粗盐回炉。从那以后我的烤箱定温没再上过50℃。烘到什么程度算干？压好脱模时上秤记个重量，烘到重量连续两次称都不变，基本就透了。别拿手指按，手上的潮气和力道都会在表面留印子。烘完也别急着开炉门，让它跟着炉温自然凉下来，急冷照样裂。

还有一件容易忽略的事：回潮。盐雕烘得再干，搁在潮环境里照样返潮发黏，表面慢慢出盐霜发花，图案先糊。我们的规矩是出烤箱当天就装袋，垫食品干燥剂密封。梅雨季发的那两批，外面又多裹了一层热缩膜，每个多花几毛钱，后续客诉直接归零。这笔账怎么算都划算。

回头看第一批报废一半的那批货，根子还是我把盐雕想得太省事，以为压进去、烘干就完事。水加多少、压几分力、烘几度，这三样在盐雕上比雕刻手艺还挑剔。你要是想上手，别急着开大模，先拿一小碗盐按这个流程压一块小的，把自己屋子里的脾气摸清楚，再放量做，学费能省下大半。

常见问题

盐雕模具可以3D打印吗？

可以当母模用。光固化树脂打印出来的原型打磨抛光以后翻硅胶，比手工起型快得多，对称花纹尤其合适。但树脂件直接当模具压盐不行，表面太光会粘，深花纹也顶不出来，中间加一道硅胶更稳。

盐雕压好多久可以脱模？

半小时左右就够，摸着表面不发黏、边口能立住就行。压完马上顶容易塌角，搁半天才脱又会和模具咬得偏紧，这个时间点在不同配方下有差异，自己拿秒表试两轮就清楚了。

盐雕表面发花发黏还能救吗？

轻度的重新进烤箱40℃烘两三个小时能缓过来。表面已经析出盐霜结块的，磨掉一层比烘更直接。救完记得换新干燥剂重新密封，不然放一周又是老样子。

粗盐和细盐做盐雕哪个好？

首选细盐，60目往上过筛最好。粗盐不是不能做，适合大件、粗犷风格的摆件；压纹路精细的花型一定露怯，盐粒撑不满纹路缝隙，压几次还容易在尖角处架空。
