模具分析是分析什么？模流CAE在设计阶段的用处

上周有个做小家电的老板拿了套新风外壳的3D图来找我，开口就问能不能直接开模。我回了一句：模具分析做过没有？他愣住，反问那不是开了模验货用的吗。这个误会我一年能碰上好几回——分析不是事后验货，是设计阶段用来省试模钱的，开模前做才值钱。

严格讲，模具分析是个统称。产品结构分析（拔模、壁厚、脱模）、模流分析（填充、保压、冷却、翘曲）、强度校核，都算在内。工厂里说得最多的是模流CAE，因为注塑模翻车基本都翻在这几处。冲压那边对应的是成形性分析和回弹补偿，思路类似，工具不同。这篇主要聊注塑这边的模流CAE。

模具分析到底在分析什么？

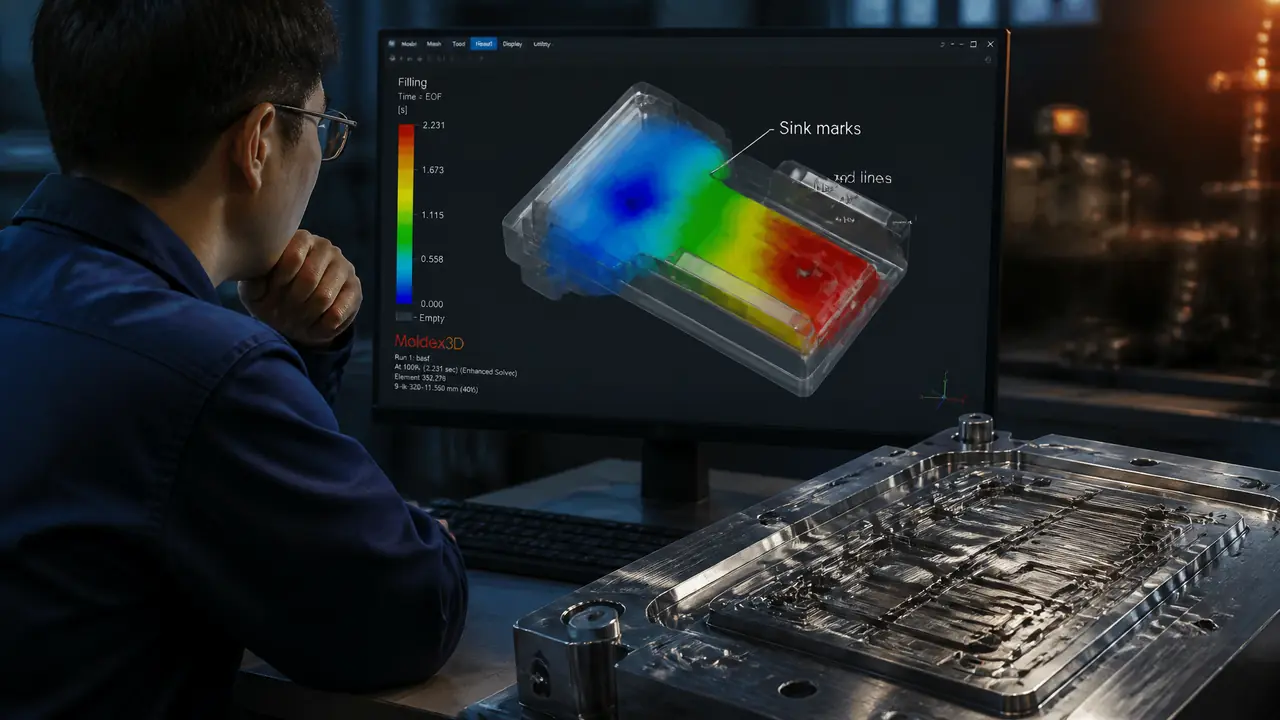

模具分析主要查四件事：塑料能不能填满型腔、哪里会缩水、哪里困气、产品脱模后翘不翘曲。CAE软件把注塑过程拆成四个阶段来算：填充看塑料走得通走不通，哪里最后填满、压力要多少；保压看补缩够不够，浇口冻结前能不能把收缩补上；冷却看温差和时间，水路布置合不合理；翘曲把前面三步的结果叠起来算整体变形。我第一次完整跑一轮Moldflow是给一个充电器外壳，四个模块算下来两个多小时，出来的报告比老师傅的经验直观——经验说这里可能缩，报告直接把缩水坑画在你面前，深浅都标着毫米数。

模流CAE在设计阶段能拦住哪些问题

浇口位置、水路布置、缩水坑、结合线都能在开模前用CAE看出来，改图纸永远比改钢料便宜。最常拦住的是结合线和困气。还是那个充电器外壳，原始方案浇口打在正面中心，CAE算出来熔体在两条加强筋交叉的地方汇合，结合线正好压在外观面上，充填末端还包了一团气。把浇口改成侧面潜进顶针，结合线被推到装支架要遮住的角落，困气位置加了一颗排气镶件。改的是图纸，花的是一个下午。真开了模再发现，烧焊、换镶件、重新试模，一个月就没了。

缩水是第二类大户。壁厚不均的件，CAE会告诉你哪条筋根部会拉坑，是加胶减胶还是掏减胶槽，图纸上先试。翘曲更隐蔽，平板类件算出来可能翘0.8毫米，提前把反翘变形量做进型腔，或者调水路平衡，试模时就能对上。这些活我建议跟结构设计放在一起看，模具结构设计的7个关键点里列的坑，CAE能提前扫出一半。

再往前一步是DFM评审。拔模斜度够不够、壁厚均不均匀、会不会倒扣，这一步连CAE都还不用上，但方向和模流分析是通的。塑胶模具从产品分析到出图的完整顺序，我之前按实际项目整理过一遍，照着那个流程走不容易漏项。

一轮分析能省多少钱，我拿实账算过

做过模流分析的模具试模一到两次能过，没做的两三次起步，每次试模加改模都是真金白银。拿我们经手的一套一模两腔盖板模举例。同系列的A件直接开模，第一次试模缺胶加结合线不良，改浇口再试，第三次才勉强过关，前后二十多天，试模加烧焊花了三万出头。B件开模前花三千块做了模流分析加浇口优化，一次试模、小调保压就过，十天交模。差距不在技术多玄，在于错误是在图纸阶段改，还是在钢料阶段改。

账不难算。三千块的分析费，挡住一次改模就回本了。反过来说，结构特别简单、料又好使的件，这笔钱省下来也合理，别一刀切。

什么时候CAE报告也会骗人？

CAE准不准全看输入：材料牌号选错、水路画得和实际加工不一样，报告再漂亮也等于白算，别拿它当保证书。最容易翻的是材料库。报告按全新PA66加30玻纤算的收缩，实际注塑掺了回料比例偏高的杂牌料，收缩率能差出零点几个百分点，翘曲方向都会变。我见过一套托盘模，报告说翘1.5毫米，实际翘了3毫米，回头一查，料和报告里的根本不是一个东西。

其次是水路。图纸里水路画得规整，实际加工因为碰镶件、让顶针，绕来绕去变了样，冷却算出来八九十秒的周期，现场干到一分半。做分析的人得跟画图、加工两边都对上，设计师要懂一点车间里的实际约束，不然报告就是空中楼阁。这块我在设计制造不返工的四个车间细节里展开写过，水路只是其中一坑。

所以我的用法是把CAE当排雷工具，不当保证书。它负责把大坑标出来，剩下的靠试模验证。别急着想一步到位，先让它帮你避开明显的雷。

回到开头那套新风外壳。老板最后花两千块做了分析，报告显示三条筋交汇处必缩水，产品工程师把其中一条筋减薄了一毫米，顺手把两处拔模从1度加到2度。模具一次试模过关，比他上一个项目少花了半个多月。模具分析这件事，说白了就是把试模阶段才会发现的问题，搬到纸面上提前吵完。

常见问题

模流分析用什么软件做？

行业里主流是Moldflow和Moldex3D，UG自带的高级仿真也能做基础填充。国产CAE价格低不少，简单件够用。小厂买不起软件的话，找外协做一轮也就几百到两三千，看件复杂程度。

一套模具做模流分析要多久？

看件。巴掌大的外壳，网格划好半天到一天能出报告；大件、薄壁件或者要算纤维取向和翘曲，两三天正常。赶工期可以只算填充加保压，跳过翘曲，时间能砍一半，风险是要自己兜。

所有模具开模前都必须做分析吗？

也不是。结构简单、非外观、料性好使的件，老师傅经验能兜住，省下这笔钱合理。外观件、薄壁件、大平面件、加玻纤的加强件，翻车率高，建议必做。钱花在容易翻车的地方。

设计师自己能学会做模流分析吗？

能，但别指望看两个教程就上手。难点在网格处理和结果判读，参数设错，算出来的东西会误导你。建议先找做过分析的老师傅对几份真实报告，知道看哪里、怎么判断，再自己跑。
