模具图纸怎么看？先标题栏再组立图后零件图，附公差符号速查表
把话放这儿：模具图纸怎么看没有捷径，就是一套死顺序——标题栏、组立图、零件图，一级一级往下钻。符号先认±、H7/g6、R这几个高频的，剖面线看方向和间距，练熟两张真图比看十篇教程都管用。
模具图纸怎么看，是我带学徒头一个月必教的事。上个月车间来了个小年轻，抱着一张组立图发懵，问我这图从哪儿看起。我让他先翻右下角的标题栏，他一脸不信——那角上不就几行小字吗。我说你先把这行小字读完，比盯着线条看一小时都有用。看图跟查户口一个道理，先验身份，再看家底，末了才翻细账。
他后来跟我讲，学校里学过机械制图，三视图投影背得滚瓜烂熟，可真到车间面对一套几十张的模具图，脑子还是一团麻。这太正常了。模具图不是一张图，是一套图，少则十几张，多则上百张，你不可能从头看到尾，必须按顺序、带着目的去翻。市面上讲设计的文章不少，说设计师怎么出图的，这篇换个方向，讲拿到图的人怎么读。下面三步，我让每个新人都练成肌肉记忆。

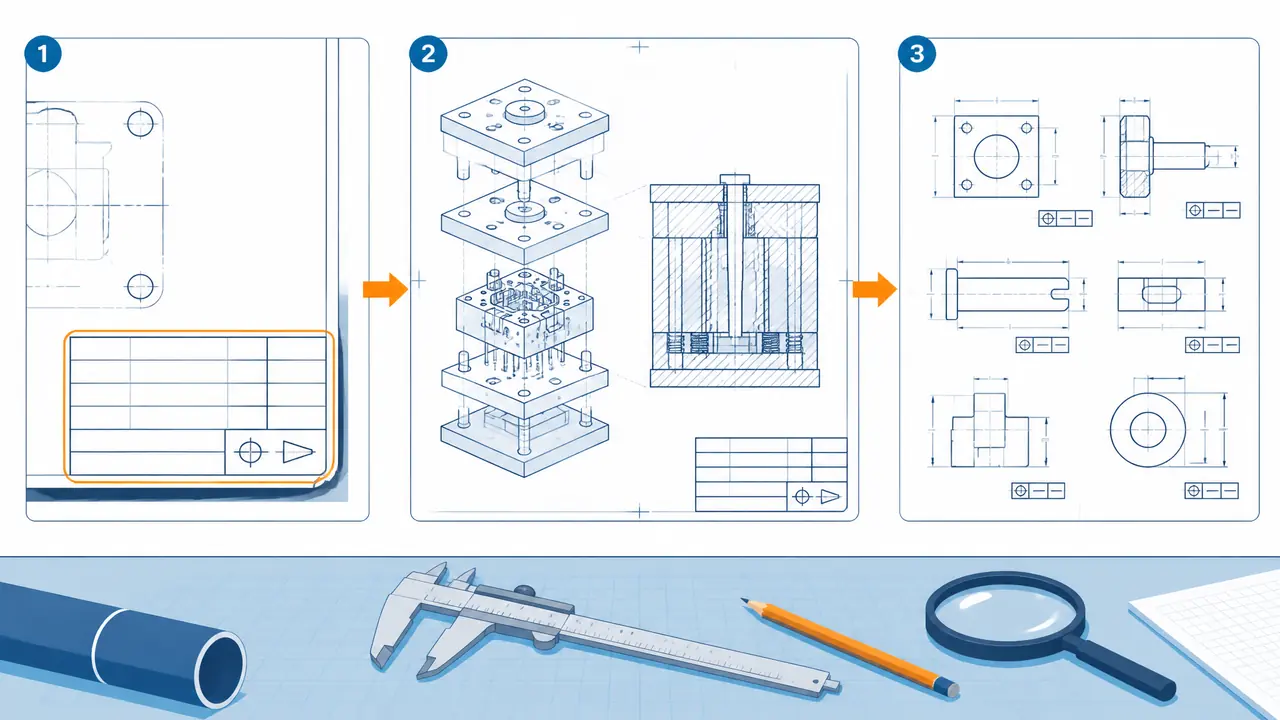

看图顺序是死的：标题栏、组立图、零件图一级往下钻
先读标题栏拿底数，型号、钢材、模架、版本一眼定；再啃组立图搞懂整体结构；最后逐张零件图核对尺寸和公差，顺序倒过来准迷路。
标题栏就是一套图的身份证。模具编号、模具名称、成型材料、模架规格、设计制图审核签字，全在那几十平方厘米里。拿我们厂的习惯说，编号是M加年月加流水号，比如M2608-037，车间里只叫图号不叫名字，你喊"那个水杯盖的模"没人知道你说哪套。成型材料一栏写着PP还是PC，顺手把收缩率也看一眼，PP按千分之十五到十八放，PC只放千分之五上下，看图不记这个，后面对尺寸准拧巴。模架规格像CI2530，老手一看就知道是工字模、2530的板，估吨位都有数了。
第二步啃组立图。一张主视图一张俯视图，动模定模怎么合、浇口开在哪、顶针滑块斜顶什么位置，全在这两张里。图上会有带圈的球标号，指向对应零件，旁边一张BOM明细表把每个号对到名称、材料、数量上。我的土办法是让新人拿支铅笔，球标7号指向一块斜着的小零件，就去明细里找7号，对应斜顶，材料SKD61，这样连十个球标，结构的架子就在脑子里立起来了。
三步走完才轮到零件图。型腔、型芯、镶件、顶针，一张图一个零件，重点盯带公差的尺寸。有个坑我见过不止一次：新人图省事，从一沓图中间随手抽一张开始看，看了半天不知道这零件装在模架哪个位置。零件图从来不孤立存在，它挂在组立图的球标下面，先有全局再有局部，顺序反了就是在浪费时间。
公差符号到底什么意思？一张速查表先存着
公差就是允许的加工误差范围，±0.02毫米代表只能在这上下两丝里浮动；H7/g6这类代号管孔和轴装进去的松紧，自由尺寸不用死抠。
车间里老师傅说"丝"，一丝就是0.01毫米。图纸上从来不写丝，写的都是±0.02这种小数，你嘴里得能换算：±0.02就是两丝。这关过不了，跟师傅对尺寸像隔着一层窗户纸。没标公差的尺寸也别当没规矩，默认按自由公差走，GB/T 1804的m级，50毫米的尺寸上下不到0.3毫米，粗加工到这个范围就行，真一刀一刀抠到两丝，工时翻倍老板心疼。
带配合代号的才要命。H7/g6是孔基制间隙配合，导柱导套最常用，孔做H7、轴做g6，装进去有点旷但顺滑，手能推进去。要是图上写H7/k6，那是过渡配合，得拿木榔头轻轻敲。下面这张表，我一般直接打印贴在钳工台边上：
| 图纸上的写法 | 什么意思 | 新人怎么理解 |
|---|---|---|
| Ø12 H7/g6 | 直径12的孔轴配合，孔H7轴g6 | 稍有点旷，手能推进，导向件常用 |
| 50±0.02 | 允许50上下各0.02毫米 | 量出49.98到50.02合格，超一丝都不行 |
| 20 0/+0.03 | 单向公差，只能大不能小 | 常见于孔，加工宁大勿小，小了还能修 |
| R0.5 | 圆角半径0.5毫米 | 别拿R1的球头刀糊弄，装上去干涉没人替你担 |
| C0.5 | 0.5×45°倒角 | 边口去毛刺防割手，别看它小，漏了装配刮手 |
| Ra1.6 | 表面粗糙度1.6微米 | 数字越小面越光，型腔要Ra0.4得省模抛光 |
对了，说个行里的小默契。图纸上写Ra0.4的地方，基本就是外观面或者要省模抛光的地方，加工费能差出好几倍。你要是报价时不看这个符号，光算体积和工时，回来一抛光才知道亏在哪儿。看图真不是认线条，是认钱。
剖面线、中心线别认错，这三个细节最容易看漏
剖面线表示零件被假想剖开，相邻零件斜线方向或间距必不同，方向间距都一样就是同一个件；版本号、备注文字和收缩率，新人十有八九要漏。
组立图剖面里那些45度斜线，叫剖面线，意思是这儿被假想切开了给你看内脏。规矩很死：相邻两个零件，剖面线方向或者间距必须不一样，方向间距完全一致的就是同一个零件。点画线是中心线和轴线，找孔位先找它；虚线是看不见的轮廓，比如藏在模架肚子里的运水道。认不清这个，你会在图上找半天根本不存在的边。
再说三个我看图这些年攒下的教训。头一个是版本号。图框右下角标着Rev.A、Rev.B，改一次模升一版。我自己翻过车：按旧版图线割一块滑块，割完拿3D一比对，槽位早改过了，S136的料一公斤二十几块，加半天线割费，全打了水漂。从那以后我拿到图第一眼看版本，管住手。
第二个是备注栏的文字。图框下方那些"型腔氮化""顶针孔配作""未注拔模斜度1°"，字不大，分量比尺寸重。配作的意思是这件得跟另一件配着做，先做一个再修另一个，你把它拆出去单独加工就废了。拔模斜度那条提醒你，没标斜度的侧面也不是零度，默认放一度，产品做出来才不刮花。
第三个是收缩率。产品图的尺寸是塑件量出来的最终尺寸，还是已经乘过1.005放大的模具尺寸，图例和备注里必须看明白。新人拿塑件尺寸直接去加工型腔，做出来件小一圈，这种笑话每年都有人出，别嫌它初级。
开头那个问我图从哪儿看起的学徒，练了两个月，现在拿到新图会先把标题栏抄在白板上，再顺着球标把组立图过一遍。他偶尔还在公差上犯嘀咕，但已经知道该问哪一句。看图这事真不难，难的是头十张图别偷懒跳步骤，顺序一旦乱了，后面全是补课。
