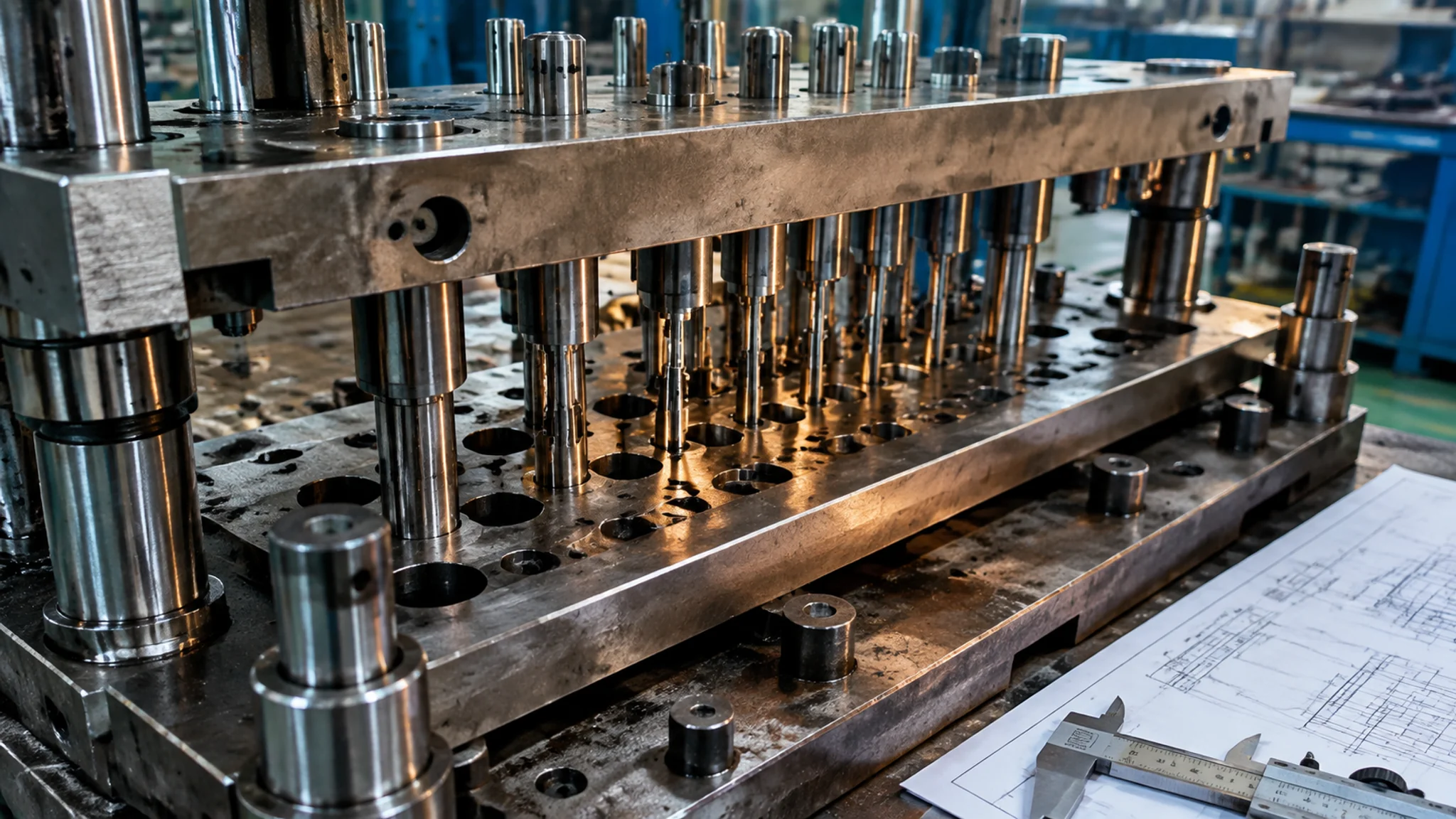

冲孔模具设计核心笔记：冲孔力计算、细凸模防失稳与级进排位实战

做冲孔模具设计的人，多半都被断冲头收拾过。我入行第三年，独立设计的第二套模具就是一块散热板，上面127个直径1.2mm的小孔，板厚1.5mm——孔径还不到料厚。图纸上看着挺美，车间里干到第三千件，细凸模断了一排，废料堵在凹模里胀模，模板裂了一条缝。那套模具返工花了十八天，我自己贴的夜班。后来复盘，问题就出在我没做凸模强度校核：一根1.2mm的冲头去冲1.5mm的板，失稳临界力根本扛不住，而我的卸料板孔位又只比冲头大了0.05mm——等于没导向。这个教训，值回我后面十几年的职业生涯。

冲孔和落料是一对孪生兄弟，剪切的力学本质一样，但设计的关注点完全不同。落料操心轮廓和搭边，冲孔操心的是孔：孔径和料厚的比例、孔与孔的间距、孔到边的距离，每一条都直接决定凸模的生死。这也是为什么我总跟徒弟说，冲孔模具设计是冲压设计里最"抠细节"的一门功课。想补冲裁基础的，先看这篇冷冲压模具的剪口间隙实战笔记，怎么用好模具可以翻打孔模具的使用笔记，今天这篇只专注一个字：设计。

冲孔力怎么算？一个公式加三个修正

冲孔力的基础公式是 F = L × t × τ，L是冲孔周长，t是料厚，τ是材料抗剪强度。算完基础值再乘1.3的安全系数，考虑刃口磨损和料厚波动，最后拿去对冲床吨位。

拿个实例走一遍。冲一个直径10mm的孔，料厚2mm的SPCC冷轧板，抗剪强度取340MPa（材料抗剪强度别背口诀，抗剪大概是抗拉强度的70-80%，SPCC抗拉400MPa出头，自己一乘就出来了）。周长 L = 3.14 × 10 = 31.4mm，冲孔力 = 31.4 × 2 × 340 = 21352N，约2.1吨。乘上1.3系数，2.8吨，选冲床的时候再确认一下冲床吨位用在行程中段——冲孔力是瞬时峰值，很多老师傅栽在"标称吨位够、有效吨位不够"这个坑里，冲床越靠下死点额定压力越打折扣。

三个修正，一个都不能省。第一，多孔一次冲要算合力：127个孔的合力不是127倍单孔力那么简单，孔位分布对冲床中心有偏载，偏载会让滑块倾斜、导轨单边磨损，我的习惯是合力控制在冲床公称力的80%以内。第二，斜刃冲裁可以降力，凹模或凸模做成波浪刃口，冲裁力能降30-50%，但冲出来孔口质量会牺牲一点，薄板精密件别用。第三，卸料力和推件力要一起算：卸料力取冲孔力的4-8%，推件力取冲孔力的5-8%（尖刃取小值、钝刃取大值），弹簧按这个选，别按感觉选——我就见过卸料弹簧按"差不多"选的模具，冲到五万模次弹簧疲软，料卡在凸模上跟着往上走，送料机直接把料带拽歪，一卷料报废。

材料的力学性能参数每换一批料都要复核。SPCC、304、H62黄铜的抗剪强度完全不是一个量级，304不锈钢能到520MPa左右，同样冲10mm孔2mm板，冲孔力直接从2.1吨跳到3.3吨。查原始数据我常用MatWeb材料数据库，抗剪抗拉屈服都有据可查。这个行业为什么值得较真？根据中国模具工业协会数据，2024年中国模具行业销售收入约3400亿元，冲压模具在其中占比位居前列，冲孔作为冲压最基础的工序，用量摆在那，协会官网的年报可以佐证。

细长冲头怎么防失稳？强度校核是保命符

凸模校核做两件事：抗压强度校核看工作端面压应力是否低于材料许用压应力（一般不超过1800MPa），稳定性校核按欧拉公式算临界压力，安全系数至少取2-3。细长比大的冲头，稳定性永远先于强度失效。

先讲抗压。冲头端面压应力 = 冲孔力 ÷ 冲头截面积。还是那个10mm孔2mm板的例子：2.8吨力除以78.5平方毫米，压应力约357MPa，对SKD11淬火料来说轻松。但孔径一缩小，数字立刻变脸——冲3mm孔，截面积7平方毫米，同样2.1吨冲孔力（周长变小了，实际是0.64吨，压应力约91MPa），看着不大？别急，真正要命的是失稳。冲头细到一定程度，没等压坏先弯了，弯了就崩刃，崩刃就打板。

失稳校核按欧拉公式 P_cr = π²EI / (μl)²，I是截面惯性矩（圆冲头 I = πd⁴/64），l是冲头自由长度，μ是长度系数——冲头固定端固定、卸料板导向的情况下μ取0.7，悬空的细冲头μ取1。还拿1.2mm冲头算：I = 3.14 × 1.2⁴ ÷ 64 ≈ 0.10mm⁴，SKD11弹性模量取210000MPa，自由长度假设10mm，导向良好时临界力 P_cr = 3.14² × 210000 × 0.10 ÷ (0.7 × 10)² ≈ 4218N，约0.42吨。而它冲1.5mm板需要的力是 3.14×1.2×1.5×340×1.3 ≈ 2508N，约0.25吨，安全系数只有1.7——不够！当年我要是算了这一笔，就不会有那十八天的返工。解法有三条：第一，给冲头加保护套，把自由长度从10mm压到4mm以内，临界力翻好几倍；第二，缩短台阶式冲头的小端长度，导向段做到位；第三，跟客户谈孔径，1.5mm板上冲1.2mm孔本来就贴着极限（一般孔径不小于料厚，硬料还要1.5-2倍）。后来那套散热板就是加保护套加改台阶冲头救回来的，模具寿命做到六十万模次，客户追加了两年订单。

材料选择跟着产量走。月产几万件的小批量，SKD11够用；上量到几十万次，换粉末高速钢ASP-23或硬质合金冲头，硬质合金的弹性模量是钢的三倍左右，同样细的长径比，抗失稳能力强一大截，只是脆、怕偏载，对卸料板导向精度要求更苛刻。冲头材料的牌号门道，这篇冷作模具钢牌号实战对比讲得很细。还有个细节白送你：冲头尾部固定方式，快换冲头用螺丝拉紧，普通冲头挂台压板固定，挂台的厚度至少1.5-2倍冲头直径，太薄了交变载荷下会疲劳断裂，断面平整得像镜面——这种断法我在修模时见过不下十次。

卸料板凭什么当凸模的"第二只手"？

卸料板在冲孔模里干两份活：把料从凸模上退下来，同时给细长凸模做精密导向。导向段配合间隙单边0.005-0.01mm，用卸料板导向的细冲头，寿命普遍能翻一倍以上。

很多人把卸料板当"顶料的板"，大错特错。冲孔的瞬间，凸模像一根悬臂梁扎进料里，冲孔力带着侧向分量（孔不圆、料不平、间隙不均都会产生），细冲头全靠卸料板孔兜着才不歪。所以卸料板孔的加工精度就是冲头的命：慢走丝割出来，和凸模配间隙单边0.005-0.01mm，孔口再研出0.5mm左右的导入圆角或锥度，冲头进得去、不啃边。我们车间的做法是卸料板和固定板、凹模板三块叠一起穿丝一次割出来，再做销钉定位——同心度有保障，拆装复位不跑偏。卸料板本体材料别用45钢糊弄，Cr12MoV淬火或者SKD11，硬度HRC58-62，孔位磨久了不会变成喇叭口。

弹簧布局也有讲究。卸料力要顶着料的整个冲压面，弹簧得围着冲孔区均匀布置，一般4-6根起步，对称排布，不然卸料板受力不均会翘，翘了导向孔就别想对正冲头。弹簧预压量留10-15%，行程留够20%余量，矩形弹簧颜色按负荷选——重负荷棕色、中负荷蓝色，冲孔模我基本都用棕色，宁硬勿软。导柱导套是模具的通用骨架，具体怎么选配合公差，模具导柱选型的避坑指南里有专门一章。说个实测感受：卸料板加内导柱（小导柱从卸料板穿到固定板）这套结构，第一次用会觉得"多花一千多块钱干嘛"，用过一次就回不去了——细冲头断头率肉眼可见地掉，我们那批连接器端子模上了内导向之后，月均断冲头从七八根降到一两根。

级进冲孔排位：工位顺序决定料带生死

级进模冲孔排位三条铁律：先冲导正孔定基准、孔和孔分批错开冲别扎堆、靠近折弯线的孔要么先冲要么移位。工位排对了模具就顺，排错了一试模全是废品。

级进冲孔的排位，本质是给一堆孔安排出场顺序。第一个工位永远是冲导正孔——直径通常3-6mm，位置放在料带载体上，后面每个工位靠导正销插进这个孔定位，精度能控制在±0.02-0.05mm。没有导正孔的级进模等于盲人走路，送料机的步距误差、料带的蛇形，全部直接灌进孔位精度里。第二个原则是"分批"：一个面上几十个孔，别贪心挤进一个工位，冲孔力峰值高不说，料带瞬间大面积分离应力会收缩变形，孔位全漂。我的习惯是孔多的时候按区域分两三个工位冲，相邻孔错开，每工位冲孔力控制在合力的安全区间。第三个原则是孔和成型的先后：孔离折弯线近，折弯会把孔拉成喇叭口，那就把冲孔工位放在折弯之前、孔位移出变形区，或者干脆折完再冲——但折完料带不平，冲孔要靠卸料板强力压平，各有利弊，我偏向前者，能改图就改图。

排位还要考虑凹模强度这个隐藏项。相邻两个凹模孔之间的壁厚，最小别低于料厚的1.5-2倍，孔扎堆壁厚太薄，淬火就裂、冲压就胀。真遇到密孔设计，用镶拼式凹模，一块镶件管几个孔，坏了单独换，比整体凹模返修便宜太多。排样和载体的完整方法论，这篇冲压模具设计的计算与结构详解有系统展开；级进模整模的来龙去脉，看级进模具的入门讲解。再给你一个"用过才知道"的数：步距精度的实测验证别信图纸，试模时先冲蓝油纸（低熔点试冲料）或0.5mm软铝，把首件放投影仪上量孔位，超差就调，比直接上真料省料钱也省冲头。真正的精密级进冲孔排位，最后一个工位之后我一定留一个空位——检测工位或备用工位，产品加孔的时候不用整套模板推倒重来，这个习惯救过我三次急单。

间隙和孔径极限：两个数定成败

冲孔凸凹模单边间隙取料厚的4-8%（软钢取小、硬料取大），孔的最小孔径一般不小于料厚、硬料不小于1.5-2倍料厚——这两个数是冲孔模具设计的硬底线。

间隙这个数，冲孔和落料的取法相反，新手最容易搞混。冲孔时孔的尺寸由凸模决定，所以凸模做产品孔的下差尺寸、间隙放在凹模上让大；落料则反过来，外形由凹模决定。单边间隙我给一组常用值：1mm SPCC取5%即0.05mm，2mm取7%左右，304不锈钢偏硬偏粘，取8-10%还要保证刃口锋利，间隙大了毛刺蹭蹭涨，间隙小了二次光亮带变宽、冲孔力涨、刃口磨损快。判断间隙合不合适，现场最土也最快的办法是看断面：光亮带占板厚三分之一上下、撕裂带干净利落、毛刺高度0.05mm以内，这时的间隙基本就是对的。

孔径极限再说两句实话。理论上模具钢做到孔径0.3倍料厚都有人试过（配保护套和全导向），但那是实验室和高端精密模的玩法，普通量产模别碰。我的分界线：软钢孔径等于料厚是底线，1.5倍以上睡得着觉；硬料（不锈钢、弹簧钢）直接1.5倍起步。真碰到极限孔，第一反应不是硬上模具，是回头找客户谈产品——加个工艺孔位或者改板材，比模具端死磕便宜得多。产品图纸的工艺性审查怎么做，模具结构设计的七个关键点里讲的思路可以迁移过来用。

常见问题

冲孔模具设计要先算什么？

先算冲孔力。拿 F = L × t × τ 把单孔力和合力算出来，乘1.3系数，去核冲床吨位和卸料弹簧。这个数没算之前，后面所有结构设计都是空中楼阁——吨位不够一切白搭，我见过方案画了一半发现冲床要换的，整个布局重来。

细长凸模一定要加保护套吗？

不一定，看长径比和失稳校核结果。经验值是自由长度超过直径8-10倍就该警惕，先按欧拉公式算临界力和安全系数，够就省掉保护套的钱，不够就加。省小钱断冲头，一次停线损失就够买一堆保护套，这笔账要会算。

冲孔和落料的间隙放法为什么不一样？

因为"尺寸跟着谁走"。冲孔的孔径由凸模决定，凸模按孔的下差做，间隙让在凹模上；落料的外形由凹模决定，凹模按外形上差做，间隙让在凸模上。搞反了整套模具的刀口尺寸全错，属于必须回炉重学的错误。

级进模冲孔工位越多越好吗？

不是，工位数是成本。每多一个工位，模板加长、送料步距变长、模具造价和维修面积都涨。合理的做法是孔分批冲到刚好满足凹模壁厚和冲孔力上限，剩下的精度靠导正保证。我经手的模具里，盲目加空工位的方案最后都被客户砍回来了。

凸模老是崩刃，先查什么？

按概率先查三样：间隙是不是不均（凹模孔偏了冲头单边受力）、卸料板导向孔是不是磨大了（冲头摆动）、材料有没有混批（硬度突然偏高）。三样查完还崩，再看冲头本身材质和热处理。别一崩就换冲头，那只是止痛不治病。

写了这么多，回头看冲孔模具设计这件事，其实没什么高深理论，全是公式加经验加教训堆出来的手艺。我的个人偏向一直很明确：细长比大的冲头一律做稳定性校核加保护套，这笔钱不能省；卸料板按"导向件"的标准去做，别当顶料板糊弄；级进排位宁多留一个空工位，也别把模具做成没有余地的死局。这三个习惯，是我用十八天返工和无数根断冲头换来的。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
