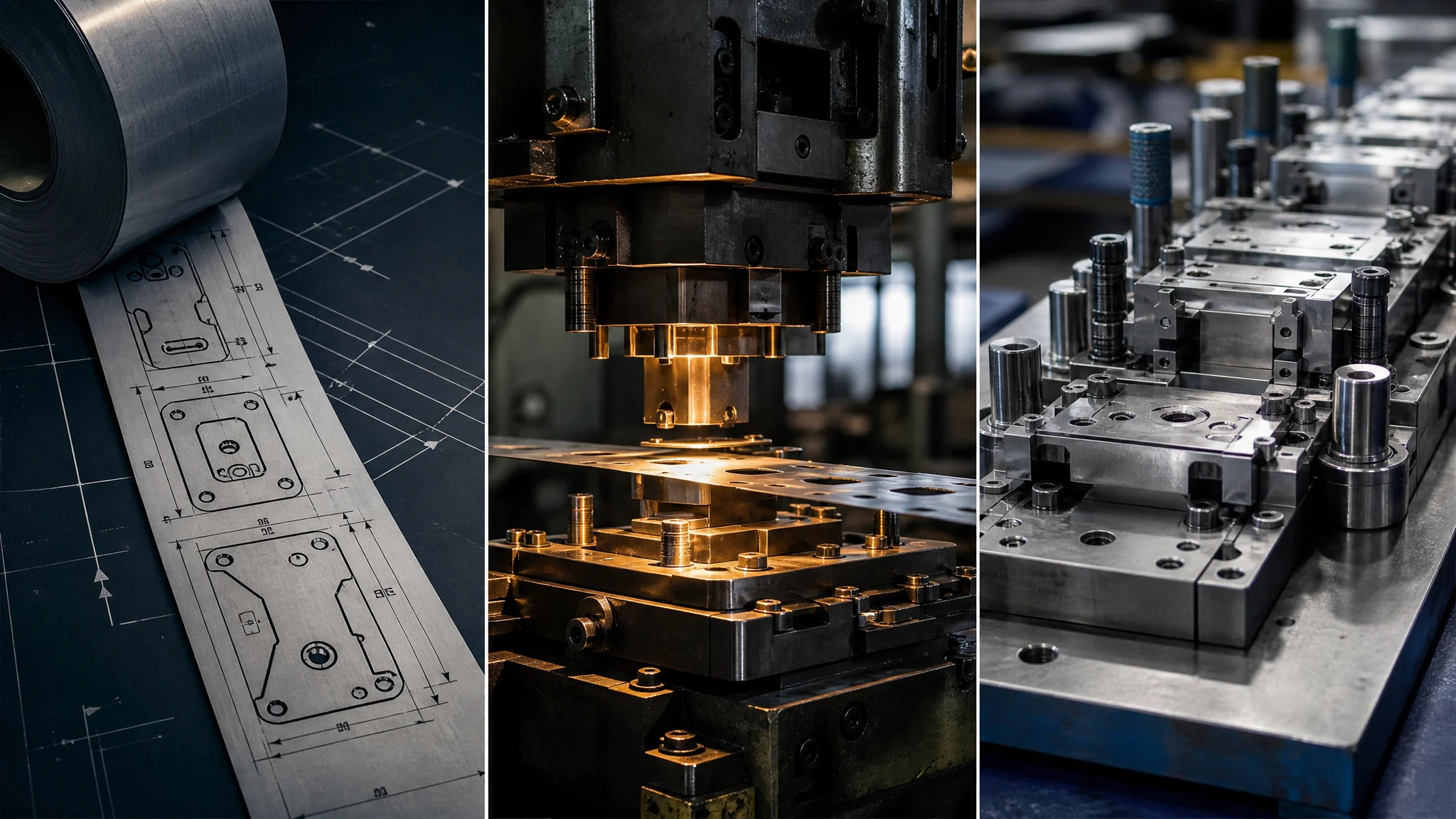

冲压工艺与模具设计怎么入门？排样、冲裁力与工序设计三板斧

带过几个徒弟，也面试过不少刚出校门的模具专业学生，我发现一个规律：说想学冲压工艺与模具设计的人很多，能说清楚"第一步该练什么"的很少。多数人上来就问学什么软件，我的回答一直没变过——软件是最后一步。冲压设计的根，在排样、冲裁力和工序设计这三样基本功上，全都能用一张纸一支笔算出来。这三板斧哪一斧没练扎实，后面都会以翻车的形式还回来。

我自己就翻过。入行第一年独立排一个电机铁芯片的样，自认为排得漂亮，材料利用率算出来比师傅高出六个点，得意了不到两天——试模送料不到两百次，料带开始在模具里起浪、走斜，导正销硬掰料带，孔位越冲越偏，最后整卷料报废。师傅看了一眼我的排样图就说了一句话：搭边留太抠了，料带没刚性。那次我才知道，排样不是摆积木，纸面省下的材料，车间里会加倍吐出来。这篇文章把三板斧一块一块讲透，顺带告诉你我当年的坑都在哪。

第一斧：排样设计，先把料带走法定下来

排样解决的是"零件在条料上怎么摆、料带靠什么活着"两件事。搭边值一般取料厚的1到1.5倍，薄料往上限靠；载体选边料、中间还是双载体，看零件形状和后续工序要不要变形。材料利用率=(零件面积×每条零件数÷条料面积)×100%，这是排样唯一的计分板。

先说搭边。搭边就是零件和零件之间、零件和料边之间那圈留着不冲的料，作用有两个：送料时兜住零件，同时给料带刚性。我那次翻车的铁芯片，0.5mm的硅钢片，搭边留了0.4mm，图纸上算利用率确实好看——但0.5mm的薄料刚性本来就差，0.4mm搭边在送料机夹爪反复撕扯下直接被拉变形，料带一歪全完。教训记两条：薄料（0.5mm以下）搭边别低于料厚，实在要抠也得保住0.5mm；硅钢片、不锈钢这类硬料可以取料厚0.8倍左右，软料像铝板、黄铜反而要多留一点，因为软料容易把搭边挤皱。

再算利用率，这个数决定你是省钱的排样还是烧钱的排样。给个能直接套的算法：一个长40mm、宽20mm的矩形件，单排直排，搭边和侧搭边都取1.5mm，步距=40+1.5=41.5mm，料宽=20+1.5+1.5=23mm，每个零件实际占用条料面积是41.5×23≈954平方毫米，零件面积800平方毫米，利用率约84%。改成双排（料宽翻倍、步距不变），利用率能到90%上下。听着不多？一吨SPCC冷轧板四千多块，月投料五十吨的厂子，五个点的利用率差距就是每个月一万多块的材料费，一年下来够发一个学徒的工资了。

载体是排样里最有"设计感"的部分，说白了就是料带靠哪块料连着往前走。边料载体最常用，零件一边挂在废料边上，简单稳当，落料时切掉就行；中间载体适合左右对称、中间要翻边或压筋的件，两边工位好让开空间；双载体是细长件、精度高件的标配，两边都拉着，走料最稳，代价是材料利用率掉一截。我个人的排序倾向很明确：能用边料载体就别上双载体，双载体是给精度买单的，不是给颜值买单的。端子类零件除外，那种又细又长还要多工位成型的，双载体是刚需。

顺带说一句，排样定下来之前别去想模具结构。见过太多新人排样排一半就开始画模板，结果工序一加，料带宽度和步距全得推翻重来。顺序错了，返工就是宿命。

第二斧：冲裁力计算，冲床吨位的生死线

冲裁力基础公式 F=KLtτ：L是冲裁轮廓周长，t是料厚，τ是材料抗剪强度，K是安全系数取1.3。算完冲裁力还要算压力中心和卸料力、顶件力，三项合力对照冲床公称力，留20%余量选设备。

公式本身不吓人，吓人的是每个参数都有人取错。τ别背口诀，记规律：抗剪强度大概是抗拉强度的七到八成，SPCC冷轧板抗拉400MPa出头，τ取330-350MPa；304不锈钢抗拉700MPa上下，τ能到520MPa。拿实例走一遍：冲2mm厚SPCC板上一个直径20mm的孔，周长L=3.14×20=62.8mm，冲裁力=1.3×62.8×2×340≈55510N，约5.7吨。多孔一次冲就叠加，落料轮廓加全部孔的周长一起算，别漏。

压力中心是我要重点提醒的一块，因为验算它的新手实在太少。冲裁力的合力作用点必须尽量对准冲床滑块中心，偏了会怎样？滑块单边受力，导轨磨损加剧，严重时滑块卡死，模具刃口啃伤。简单件轮廓对称，压力中心就在几何中心，不用算；形状不对称或者多孔分布不均的，就得按各段冲裁力对坐标轴求力矩来算合力作用点。我带徒弟的标准做法：算完压力中心，在排样图上标出来，跟模具闭合高度中心线比一比，偏移超过轮廓尺寸的十分之一就调整工位布局。这步花二十分钟，能省一次滑块大修。

卸料力和顶件力是两个容易漏算的尾巴。卸料力（把料带从凸模上刮下来）一般取冲裁力的4-8%，顶件力（把卡在凹模里的件或废料顶出来）取冲裁力的5-8%，刃口锋利取小值，磨损了取大值。弹簧就按这个总力选，宁大勿小——卸料弹簧疲软的后果我见过：料粘在凸模上跟着上行，送料机一拽，料带折弯，整段报废。选冲床时把冲裁力、卸料力、顶件力加起来，再对照冲床公称力留出20%余量，比如合力算出来80吨，就上110吨的床子。还有个隐藏坑：冲床公称力是额定行程点上的力，越偏离下死点有效力越小，冲裁行程长的件要翻床子说明书确认力-行程曲线，这个坑我见老手都踩过。

行业为什么这么较真每一吨力？根据中国模具工业协会的统计，2024年中国模具行业销售收入超过3400亿元，冲压模具是其中占比靠前的大类，冲压件从汽车覆盖件到电子端子无处不在（数据见中国模具工业协会官网）。这么大的盘子底下，算错一吨力选错一台床，放大出去都是真金白银。

第三斧：工序设计，把动作按对的顺序串起来

工序排序的总原则：先冲导正孔，再冲孔落料，最后成型。冲孔要在弯曲翻边之前完成，有精度关系的孔成型后再冲；级进模和单工序模的选择看批量和复杂度，不是看哪个高级。

展开排序逻辑之前插一段我徒弟的翻车，跟当年我翻排样异曲同工。他排一个支架件，Z形弯曲上有个精度要求高的孔，他图省事把孔放在弯曲前的工位冲了——弯曲一拉，孔位直接偏了0.3mm，客户图纸公差正负0.1mm，整批返检。规矩就一条：跟成型相关的孔，先弯曲后冲孔，位置度才有保障；反过来，跟成型无关的孔随便排前面，早冲晚冲只影响模具紧凑度。翻边和打凸包这类成型，一律放在冲裁动作全部完成之后，因为成型会让料带局部变形，先成型再冲孔，冲头对位的基准就没了。

级进模和单工序模怎么选，我给你一个不中立的答案：批量上十万件、形状不太复杂的，闭着眼选级进模；小批量打样、单件大尺寸的（比如厚板支架、大法兰），单工序模加几副简易模更划算，别为了"先进"硬上连续模，级进模的模具费和试模周期对不上产量就是烧钱。我经手过一个五千件的厚板件，客户点名要级进模，我劝了三轮劝不住，最后模具费花了单工序方案三倍，量产就干了两个月。模具形式是给产量服务的，不是给脸面服务的。

工序卡片是把排序落到纸面的东西，每个工位画什么、冲什么、精度要求多少、用什么机构实现，一格一格写清楚。说真的，工序卡片写得好不好，直接暴露设计师脑子里有没有完整的料带演变过程。我检验自己工序设计的方法很土：把每个工位冲完的料带形状挨个画出来，从头到尾像放动画一样过一遍，哪一工位料带突然断了、哪里强度不够了，一眼就能看出来。别嫌土，这个办法救过我至少三次。级进模从排样到试模的完整路线，这篇冲压模具设计与制造全流程拆解写得更细，可以接着看。

入门路径和教材，我的私房清单

入门顺序就三步：先练画展开图，再把典型模具结构图册翻烂，最后才碰软件。软件优先UG或PressCAD，教材认王孝培《冲压手册》打底，配一本《冲压工艺学》当课本用。

为什么先画展开图？因为展开图是排样和工序设计的语言——弯曲件的展开尺寸算不准，排样步距全是空谈。展开计算核心就一个中性层系数：板料弯曲时外层受拉伸长、内层受压缩短，中间那层长度不变，展开长度按中性层算。中性层位置系数跟弯曲半径和料厚的比值走，手册里有表可查。练到什么程度算过关？随便给个三弯五弯的件，手算展开尺寸跟软件展开对出来误差在0.2mm以内，就出师了。当年我练了整整两个月，车间的下料图我包了，练的就是这个。

教材推荐说三个。王孝培主编的《冲压手册》（机械工业出版社）是案头工具书，排样搭边值、中性层系数、各种材料的力学参数表全在里面，翻烂一本顶问十个师傅；《冲压工艺学》当教材系统过一遍，把冲裁、弯曲、拉深、成型的机理串起来；想看结构的再配一本冲压模具典型结构图册，一百多副模具总装图挨个拆，看别人怎么排工位、怎么定载体。至于软件，UG（现在叫NX）的三维和出图能力够用一辈子，做二维排样快图的话PressCAD在冲压圈用得很多，它内置了冲压专用图层和标准件库。零基础转行怎么规划整条学习线，这篇模具设计自学全攻略我写得更系统。冲压和注塑这两大门类的全局认知，可以看模具设计入门的六个阶段补齐。

说句可能得罪人的话：培训班三四十天教出来的"冲压模具设计师"，三板斧多半只学了半斧——软件画得飞起，排样没算过利用率，冲裁力没对过床子。这个行业判断一个人是不是真入门，看他拿到图纸先干什么：先开软件的，还嫩；先拿草稿纸画排样和算力的，可以放心把活交给他。

常见问题

零基础学冲压模具设计要多久能独立出图？

全职学的话，三到四个月能画出简单件的单工序模，一年左右能独立承担中等复杂度的级进模。快慢主要取决于有没有人带和能不能天天摸到车间——只看教程不下车间的，两年也悬。我见过最快的转行者用了十个月，秘诀就一条：每套模具从排样到试模全程跟，试模现场蹲着看比看一百个视频有用。

排样时搭边值到底留多少合适？

起点是料厚的1到1.5倍。0.5mm以下的薄料别抠，搭边取到料厚甚至更高，不然料带刚性不够送料会歪；1mm以上的中厚板取料厚0.8-1倍问题不大；硬料（不锈钢、硅钢）可以取小值，软料（铝、黄铜）要取大值。我的土办法：先按手册值排，试模送料两三百次料带不歪不翘，就算过关，歪了就加0.1mm往上试。

压力中心必须每次都算吗？

轮廓对称的单冲不用算，几何中心就是压力中心。多工位级进模和不规则落料必须算，因为各工位冲裁力叠加后合力点会偏。偷懒的办法是按各工位冲裁力做加权平均估个大概位置，工位布局围着这个点做对称文章。偏得不多（轮廓尺寸十分之一以内）问题不大，偏多了滑块和导轨先遭殃，模具刃口跟着遭殃。

学冲压模具设计用什么软件最好？

三维首选UG NX，冲压圈用户最多、教程最好找，汽车覆盖件模具基本是它的地盘；二维排样和快图用AutoCAD或PressCAD，PressCAD带冲压专业库效率高一截。别纠结软件，三板斧不过关，换什么软件都救不了设计。我见过用盗版老版本CAD的老设计师，排样水平照样碾压一票用正版NX的年轻人。

排样、冲裁力、工序设计哪个最先学？

排样最先学，因为它决定料带和模具的骨架。但三样其实是咬合的：排样离不开工序顺序，工序排序又要拿冲裁力核对床子吨位和工位布置。我的建议是拿一个简单件（比如垫圈、支架）从头到尾走完三板斧，比割裂着学三遍效率高得多。第一个件别贪复杂，能把单排排样、冲裁力、单工序模结构一口气做下来，你就已经上路了。

写到这我最大的感触还是那句话：冲压工艺与模具设计这行没有捷径，三板斧练扎实了，软件和高级结构都是水到渠成的事。个人偏好说在前头——我到现在还保持手画排样草图的习惯，画完再进软件，不是复古，是排样这东西手过一遍脑子才转得动。想看模具设计师这条职业线怎么走，可以翻翻模具设计师的成长路径，英文资料推荐The Fabricator的冲压技术专栏，实操文章质量稳定。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
