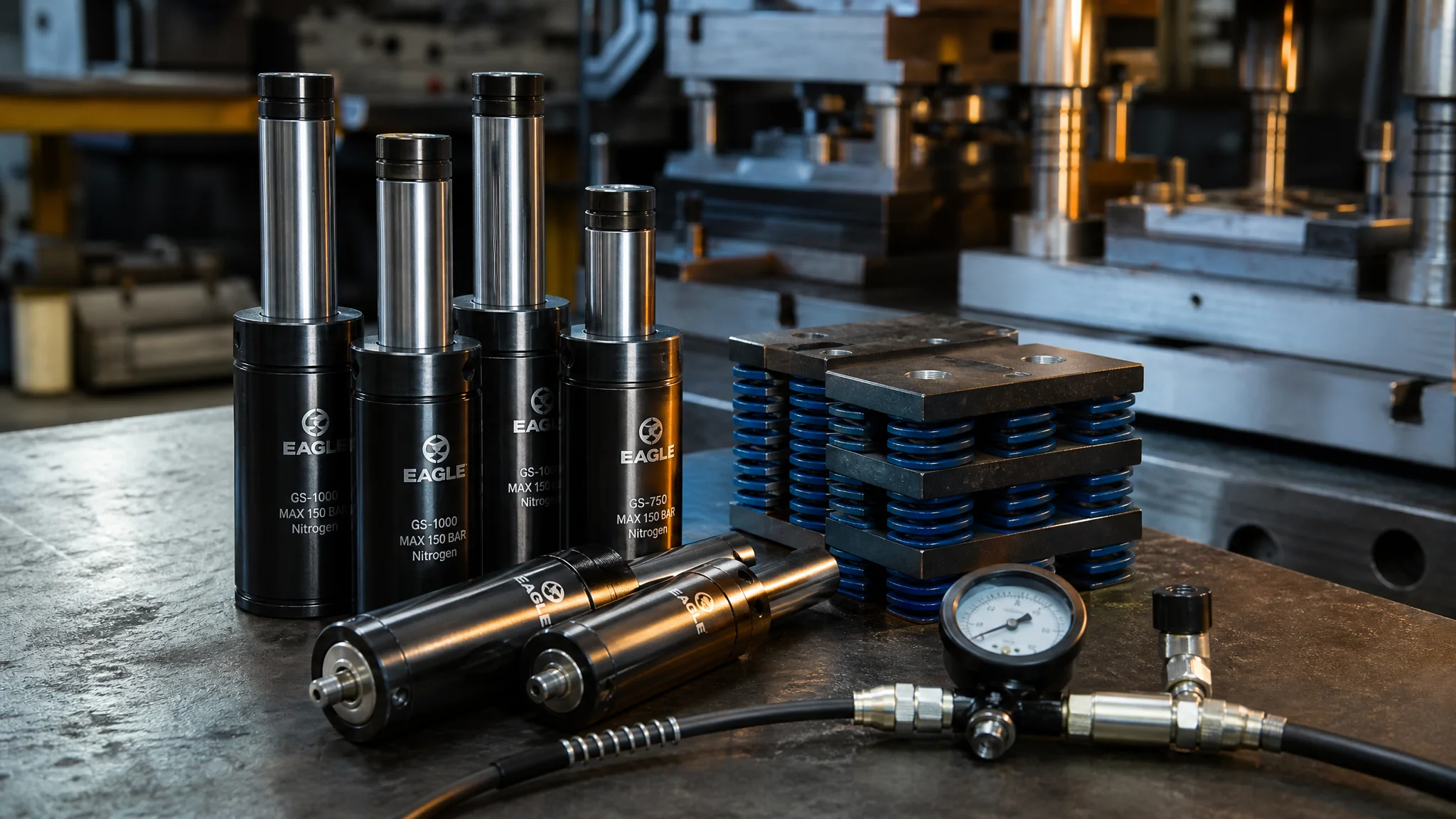

模具氮气弹簧怎么选不踩坑？吨位行程换算、充放气要点与品牌价格带

第一次被模具氮气弹簧救场，是一套汽车门内板拉延模。压边圈上八根重载矩形弹簧，模具往下走，弹簧越压越硬，到下死点附近压边力比开模状态蹿了四成多——板料起皱，边缘还裂。改了三轮都压不住，最后整批换成十二根2500kg的氮气弹簧，压边力从头到尾稳在一个数上，破裂率从8%左右压到1%以内。就这一次，我对这东西的态度变了。

你肯定也见过类似的窘境。卸料板上弹簧孔塞了一圈，想加力没位置，想加行程弹簧先压死。金属弹簧的力出厂就定死了，想调只能拆了换规格。氮气弹簧不一样，充放气就能改吨位，相当于一根力气可调的弹簧。

站内之前写过一篇模具弹簧总览，矩形弹簧和圆线弹簧那边讲得比较全。这篇专门往深处走：吨位怎么算、预压和行程怎么换算、充放气怎么不伤人不伤模、进口和国产价格差多少。都是这几年在冲压和注塑车间里真用出来的东西，翻车记录也一并摊开。

氮气弹簧和矩形、圆线弹簧差在哪？

差在三条。力曲线：矩形弹簧压得越深力越大，走完全程力要涨40%上下，氮气弹簧全程只涨10%-20%，接近恒力。体积：同样出力，氮气弹簧占的安装位只有金属弹簧的五分之一到十分之一。寿命逻辑：金属弹簧怕压缩比、怕疲劳塌缩，氮气弹簧没有簧丝疲劳这回事，真正的敌人是密封件老化和慢漏气。圆线弹簧顺带一句——同外径出力比矩形弹簧还小三成，新模具基本不用考虑，翻修老图纸才会碰上。

这三条差异直接决定谁用在哪。压边力要恒定的拉延模、翻边模，金属弹簧天生干不了——它的力跟行程线性挂钩，你要行程就得接受力狂涨。那套门内板模就是活例子：换氮气弹簧之前，老师傅试过整批上超重载绿色弹簧，结果起皱轻了，开裂反而更凶。力的波动还在，只是搬了个位置。

空间局促是第二个场景。接插件级进模的卸料板上，原来四个φ19的矩形弹簧孔占了半块板，换成两根小缸径氮气弹簧，省出来的位置多布了一组浮动导正销。这种一根换一排的空间收益，做精密模的人体会最深。

第三个场景是试模阶段要中途调力。顶出力不够、产品顶白，矩形弹簧只能整批换，氮气弹簧补十几个bar当场解决。顺带说一句，抽芯机构的动力源它跟油缸怎么取舍，我们写过模具油缸选型那篇，两相对照着看更清楚。

吨位规格怎么定？一条公式就够

行业基准初始充气压力是150bar，吨位=充气压力×活塞面积。缸径50mm的弹簧，150bar时理论出力约2.9吨（15N/mm²×1963mm²≈29.4kN）。市面常见规格从150kg一路到7500kg，缸径19mm到75mm，再大的吨位靠并联管路供气，不是无限充压。选型时拿总需求力除以根数，留20%余量，就这么直接。

这套换算不是我的发明。Kaller官网技术支持栏目里有一页Basic Gas Spring Theory，压力、力、温度之间的公式和算例写得清清楚楚（见Kaller气体弹簧理论页），选型拿不准的时候照着套一遍，比翻供应商纸面目录快得多。

有一个坑要单独提醒：买国产弹簧先问清初始压力是150bar还是120bar。有一批低价货按120bar出厂标吨位，同样印着2500kg，装上去出力比150bar的少两成，压边压不住你还以为是模具结构的问题。这亏我吃过，一批二十根，全数退货重买，交期搭进去一周。

长行程规格还要看"行程比"。额定行程50mm的弹簧，日常压边或顶出用足80%就收手，剩两成当缓冲。压到满行程再硬顶，缸底和活塞杆导向件受力恶化，密封圈最先遭殃。省那点行程，不划算。

初始预压和行程怎么换算？

装配时给0.5-1mm预压，让活塞杆全程贴住工作面不窜动。之后力沿行程缓增：以50mm行程的常见规格算，每走1mm力大约涨0.3%，走满全程力比初始高10%-20%。换算公式F1=F0×V0÷(V0−A×s)，不想背公式就按每毫米0.3%估，工程上够用。

举个真算例。一套翻边模用2500kg、50mm行程的氮气弹簧，装配预压1mm，工作行程25mm，末端力=2500×(1+26×0.3%)≈2700kg，涨了8%。同样的位移换矩形弹簧，力早多出三四成——"恒力"两个字在数字上就是这个样子。

温度这笔账很多人不算。吨位是20℃标定的，气体压强跟绝对温度走，模具上60℃，(333−293)÷293≈13.7%，出力凭空多一成还多。注塑模滑块里用氮气弹簧的，模温一上来顶出动作明显变"冲"，多半是这笔账没算。反过来，冬天车间5℃，力又要比标定值低5%左右。所以试模确认力的那天，先看一眼模温计。

还有个不起眼的小事：同批弹簧装模前把编号和外径量一遍，公差大的（活塞杆直径差0.05mm以上）单独放。混装进同一块压边圈，四角力先不齐，板料流动就歪了。

充放气：四个不能省的动作

只充工业高纯氮气，空压机的压缩空气绝对不行——21%的氧混着管路油雾，压进高压缸是隐患，水汽还会冷凝锈缸。充放气走专用充气阀和带压力表的减压组件，氮气瓶13-15MPa先减压再接。带压状态严禁拆卸，拆前必须放净。充气在常温下做，充完在表上复核读数。四条少一条都可能出事，不是吓唬人。

细节上再补几句踩过的坑。充气口螺纹常见M8和G1/4两种，跟充气阀必须配套，下单时把接口型号写进采购单，别到货才发现对不上。补一根气一两分钟，慢是慢在把软管里的余压排干净——放气那下"噗"的一声正常，管口别冲着人。

见过老师傅拿内六角顶阀芯快速放气。快是真快，阀芯顶歪了漏得也快。省下两分钟，不够后来补的气。规范做法是充放气组件带泄放阀，拧开慢慢泄。

维保周期给个参考口径：带检测口的型号每季度接表读一次压力，内压低于120bar补到150；慢漏气一年掉5-10bar属正常，一周掉10bar以上基本是密封件到寿命了。每根弹簧的编号、初始压力、历次读数都记进台账，我们挂在模具管理系统的保养模块里，到期自动弹提醒，比翻本子靠谱。

DAD、Kaller和国产，价格差在哪一档？

行业里普遍三档。顶配是Kaller（瑞典）和Special Springs（意大利）这类欧洲厂，单根大概1500-8000元；DAD是日系代表，国内模具圈保有量大，价位跟欧系接近或略低；国产主流300-1500元。大吨位、长行程（100mm以上）的规格，各档都要翻着涨。数字是采购口径的"大概"，具体到型号还得逐家询价。

贵的那部分买的是什么？我拆过返修的进口弹簧，缸内壁粗糙度和活塞杆镀层确实好一截，密封是氟橡胶级别，连续模上跑三五年慢漏都在指标内。Kaller官网还有个Gas Spring Database，老型号停产找替换件，输参数进去能对出替代型号（Kaller官网）。靠这个救过我们一套08年的进口模——原厂那批弹簧停产了。

国产这几年的进步是真的。短板也是真的：高温模具环境下的密封一致性还差着一口气。邵阳、宁波一带的厂子，常规规格出力一致性已经能压到±5%以内，我们的连续模消耗件基本国产化，一年弹簧这一项省下小两万。

但对压边力敏感的关键模，主压边我还是留进口。一炉废件的损失就够差价了，这笔账我算得清。Special Springs的专利安全阀设计（漏气先泄压、活塞不飞出）在高速冲模上是个实打实的加分项，官网列得明白（Special Springs），做高速模的可以多看一眼。

采购时把三件事写进合同：初始压力150bar、充气阀接口型号、同批力偏差≤5%。另外标准件渠道的价格可以横向比，MISUMI目录里氮气弹簧常年挂着标价，当个价格锚点挺好。弹簧属于标准件的一类，成套采购的门道在模具标准件采购里写过，这里不重复。

常见问题

模具氮气弹簧漏气了怎么办？

先判断漏点在哪。充气阀芯最常见，换一颗阀芯几块钱，自己就能处理；活塞杆密封漏就是大问题，国产多数直接换新，进口品牌可以返厂换密封件，费用大概两三百到五百。判断快慢有个土办法：充到150bar放一周再量，掉10bar以上基本是密封件，轻微慢漏补口气接着用。

能用空压机给氮气弹簧充气吗？

不能，这条没得商量。压缩空气里21%的氧气混着管路油雾，压进高压缸等于埋雷；空气里的水汽还会在缸内冷凝锈蚀。只充工业高纯氮，一瓶几十块。真别在这上面省。

氮气弹簧寿命大概多长？

它不讲"断不断"，讲密封件。行业普遍口径是密封件3-5年一换，压力每季度查一次。同批弹簧出力偏差超过5%就该整批送检，别等某根明显软了才动——那时候模具动作早就不同步了。

顶出板到底用氮气弹簧还是矩形弹簧？

八成场景矩形弹簧够用，便宜十倍，坏了换得也快。只有顶出力大、安装位小、或者深腔大件怕顶白需要恒力顶出，这三类情况氮气弹簧才真有优势。顶针受力怎么算，配合模具顶针那篇看，思路是连着的。

我的态度一直没变：模具氮气弹簧不是升级配件，是特种工具。压边力要恒、空间要省、试模要调力，这三个场景它一根顶十根；日常顶出复位硬上它，纯属烧钱。

选型时花十分钟把吨位、预压、温度三笔账算完，比到货后发现出力不对再返工划算太多。这个小东西在BOM表里不起眼，在停机损失报表里从来都是显眼的那一行。
