模具保护器是什么？把压一次模的损失折成钱，装不装就有答案了

第一次听说模具保护器的人，十个里有八个以为它是给模具套的防尘罩。我当年也这么猜的。真不是。它是装在注塑机上的一套检测装置：每次合模之前，先替人看一眼模腔里干不干净、顶针回没回到位，不对劲就直接拦住机器，不许合模。

你可以把它理解成模具的安全气囊。平时感觉不到它存在，出事那半秒钟才见真章。

为什么我想给新手写这篇？因为这些年见过太多人栽在同一句话上——“不就一片塑料没掉出来嘛，能出多大事”。出大事。宁波一家做车内饰件的厂，一片指甲盖大的料屑没脱落，320吨的机器照常合模，型腔压出个坑，修模花了小两万，停机五天。老板第二天就下单装了保护器。这个决策顺序其实反了，但行业里九成的厂，都是这么被事故教会算账的。

这篇按入门科普的路子写：是什么、为什么需要、市面上有哪几种、选购看什么。参数表那套进阶玩法不展开，重心放在一件事上——把压一次模的损失折成钱。账算完，装不装基本就有答案了。

模具保护器到底是个什么东西？

模具保护器是装在成型设备上、合模前对模腔做最后一道检查的安全装置：发现残留制品、断裂的顶针、没复位的滑块，就切断合模允许信号让机器停下来。它只管“合模前那半秒”，水路堵塞、模面磨损这些慢毛病它不管。

拆开讲，一次完整检测就四个动作：开模到位后给模腔拍张照，跟预存的合格图像做比对，判定有无异常，把结果输出给注塑机。全程要在合模动作开始前跑完，普通的视觉式机型大概在0.5秒以内。快是刚需——慢了就拖成型周期，一台机器一天几千模次，每模多耗一秒都是钱。

像什么？像倒车影像加自动刹车。人眼看漏的，它替你盯着；要撞上了，它先踩死。要是你对注塑模具本身还不熟，分不清型腔、顶针、滑块各是干嘛的，可以先翻翻我们那篇注塑模具结构的拆解文章，回来再看这篇会顺很多。注塑成型的基本流程，维基百科的注塑成型词条写得也清楚。

有一点新手常搞混：模具保护器不只是“装个摄像头”。摄像头只是眼睛，真正值钱的是判定逻辑，加上那根串进取合模控制回路的信号线——没有这根线，它就只是个行车记录仪，喊得再响机器照合不误。

为什么需要？先别谈技术，把账摊开算

决定装不装的不是技术，是钱：一套中型精密注塑模8到40万，压伤一次的综合损失（修模费、停机损失、交期赔偿、模具折寿）常常超过一台国产视觉保护器的价钱，也就一两万块。模具越贵，这设备越像刚需而不是选配。

我把一次中等程度的压模事故拆给你看，数字都是我经手或亲眼见过的：修模直接费用，崩块补焊加钳工精修，轻伤三五千，伤到型腔面2到5万——我最贵的一次记录是2.8万，斜顶座崩了俩，型腔还压出个坑。停机损失，修模3到7天，按一台320吨机一天五千到一万五的产值算，又是一两万。交期赔偿弹性最大，做汽车件的碰上主机厂审厂延期，罚起来不讲情面。还没算模具折寿——压伤过的模具，后面维修频率明显变高，这笔账很少有人记，但它真实存在。

加总下来，一次像样的压模事故，三五万打底，十来万不稀奇。对照设备价：国产视觉式保护器0.8到2.5万，红外式的几千块。也就是说，它只要在寿命周期里帮你拦住一次，就回本了。拦住两次，就是白赚。

行业盘子也摆在这：根据中国模具工业协会的数据，2024年我国模具行业营收超3400亿元（详见中国模具工业协会官网）。三千多亿的产业规模背后，压模事故是天天在车间里发生的隐性成本，只是大多数没进统计口径。

说句实在话，这笔账我给三个老板当面算过。两个当天拍板。第三个嫌贵没装，第二年他那套2738钢的精密模压了一回，修模加停机四万多——他后来逢人就讲这段，比我劝十遍都管用。真崩了模怎么补救，冷焊和激光焊的门道我们另有一篇模具修补机的对比实测，但修补永远是下策，防住才是上策。

市面上有哪几种？三种路线摸个底

主流就三类：注塑机自带的低压护模（免费，但只认“夹到东西的阻力”，防不住小件残留）、红外对射式（几千块，只查有没有挡光，粉尘水汽爱误报，透明料基本失明）、视觉式模具监视保护器（工业相机加图像比对，一两万起，当下绝对主流）。预算够，直接上视觉式，别犹豫。

低压护模，很多人不知道自己机器上就有。它藏在合模动作里：快速合模转高压锁模之前，有一段低压区，阻力超标就报警开模。问题是阈值为了不误报通常调得比较宽，一片流道碎料的阻力根本够不着线。它是出厂就有的底裤，能兜住大件，兜不住碎屑。

红外对射式是十几年前的主力。模腔两侧装一对发射接收管，有东西挡光就报警。便宜，安装也简单。两个硬伤：车间粉尘和水雾会让它三天两头误报，被拔电的红外架我见过不止一个；再就是白色、透明的料它基本看不见——光都透过去了，挡什么光。做透明件的直接跳过这类。

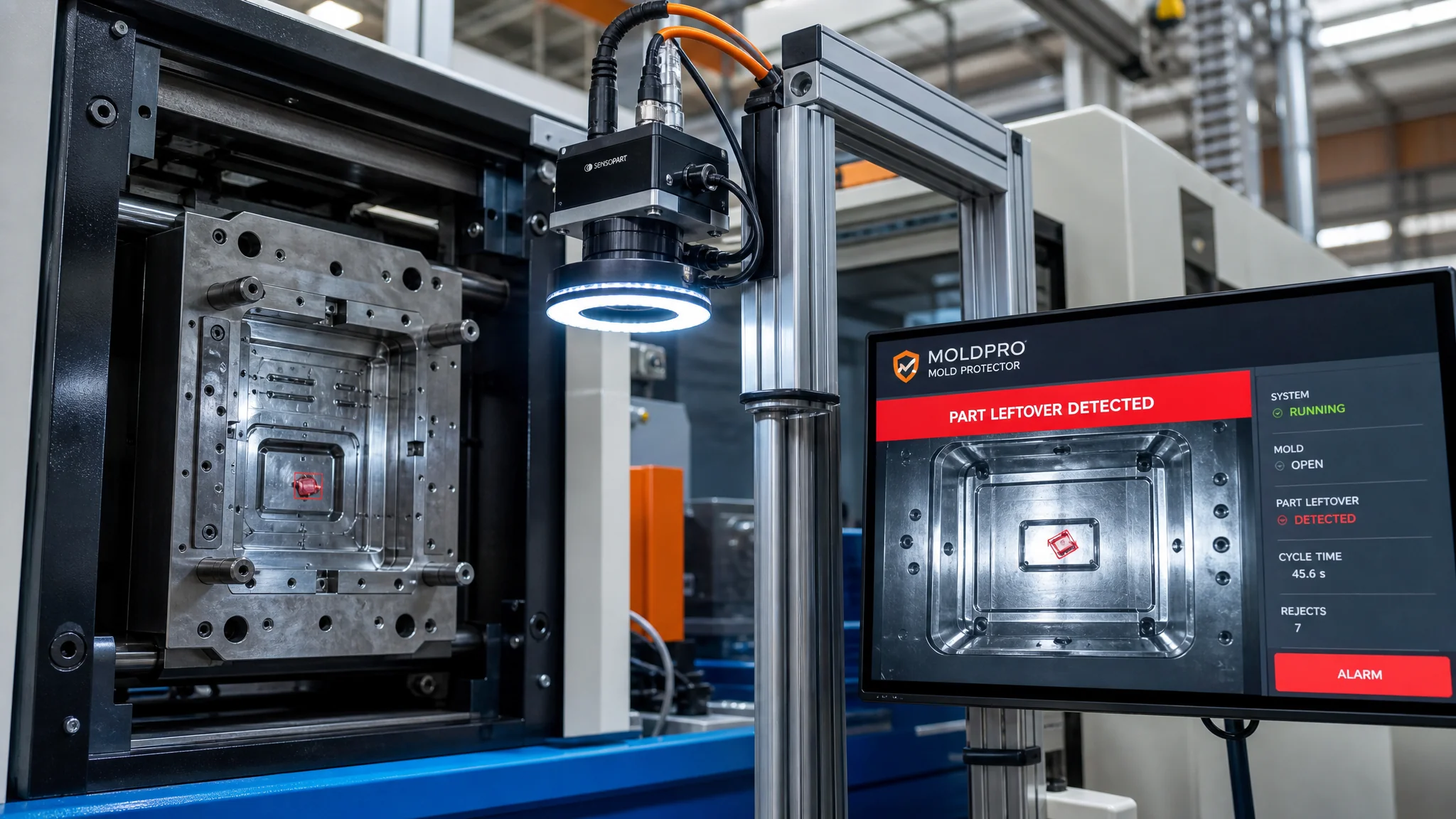

视觉式，现在说“模具保护器”，十有八九指它。工业相机加环形光源，开模后给模腔拍照，跟标准图像做像素级比对，分辨率高的机型连0.5毫米的透明料屑都能圈出来，单次检测0.5秒内完成。代价是贵一些，上机后要花时间调参，参数没调好，误报能把夜班班长逼到拔线。老实讲，这是我用过三种之后的感受：视觉式比前两种强一截，不在一个档次上。具体到机型怎么挑，我们之前做过一次六款监视器设备的实测对比，型号层面的结论都在那篇里，这里不重复。

选购入门：钱要花在哪几个刀刃上

入门选购记三件事就够：分辨率（最小能查出多大的异物，比如能不能检出0.5毫米的透明料屑）、检测速度（单次0.5秒以内，别拖周期）、售后响应（出问题有没有人上门调机）。价格上，国产0.8到2.5万基本够用，进口4到8万留给高要求场景；模具单价低于5万的，可以先不装。

判断要不要装，我用一个土公式：模具单价乘以出事概率，再跟设备价加维护麻烦程度比。落到实际操作就三条：透明件、嵌件成型、机械手取件的优先装——这三类工况出残留的概率最高；模具单价过10万的精密模，别算计了，装；5万以下的普通模，误报带来的麻烦可能比收益还大，可以先缓缓。

机器视觉这一行的技术底子，可以翻翻康耐视（Cognex）官网这类厂商的技术资料。进口设备贵就贵在算法和稳定性上，这个差距得承认，只是对多数国产注塑机加普通精密模的车间，国产中端机型已经够用。

另一盆必须泼的冷水：保护器不是买了就一劳永逸，它更替代不了保养。水路结垢、模面锈蚀、顶针发涩，这些慢性病它一个都治不了，该做的清洗保养一天不能少——这方面我们有注塑模具清洁保养的完整流程，停机存模时配什么防锈剂也专门写过。保护器管突发事故，保养管慢性损耗，两条线不能互相顶替。

常见问题

模具保护器和模具监视器是同一个东西吗？

市面上大体当一个东西在卖，指的都是合模前做检测的那套装置，视觉式为主。细抠字眼的话，“监视器”偏指相机加屏幕这套硬件，“保护器”强调它串进了合模控制回路、能真的拦住机器。买之前别看名字，直接问一句：是相机式的还是红外式的？输出信号能不能接进合模回路？问完就清楚了。

一台模具保护器大概多少钱？

红外对射式最便宜，几千块一套。国产视觉式0.8到2.5万，是当下的主流价位。进口的（康耐视、基恩士这个级别）4到8万，算法和稳定性确实更好，但对大多数国产注塑机加普通精密模的车间，国产中端机型已经够用。别一上来就冲进口，先想清楚自己的模具值多少钱。

模具比较便宜，还有必要装保护器吗？

看账，别出于安全焦虑拍脑袋。模具单价5万以下、做普通白电配件这类工况，装了之后误报的烦扰可能盖过收益，可以先不装。模具过10万的、做透明件嵌件件的，装。中间地带自己算：把一次压模的修模费加五天停机损失加起来，跟设备价放一起比，答案很直观。

装了模具保护器，以后就再也不会压模了吗？

不敢打包票。误报太多被人拔了线、参数没调对、检测区域有盲区、特别细的金属屑刚好贴在深腔侧壁——这些情况都可能失守。它的价值是把压模概率砍掉一大截，不是降到零。装完后的头三个月是关键期，参数要跟着工况微调，别让它插着电在角落里吃灰。

写到这，我的倾向已经很明了：模具单价过15万的车间，别再犹豫，直接上视觉式，从最贵的那台模具开始装起；预算实在紧，红外式先顶着，也比裸奔强。至于“我们老师傅盯着，用不着机器”的说法，我尊重，但不认同——人盯八小时会累，相机不会。觉得有用的话分享给做模具的朋友，这个行业信息差就是成本差。
