波纹管模具怎么成型？环形波峰的模块与真空
别绕了，波纹管模具的成型核心就两件事：轮转模块给环形波峰定型，真空吸附把管坯外壁拉进模块凹槽。真空度不够波峰就瘪，气孔一堵整批管全废。拿不准时先看真空表和模块气孔，再摸水温。
第一次看波纹管模具干活的人，多半会愣一下：一根直溜溜的管坯从挤出机里出来，怎么转一圈就变成一环套一环的波纹？说实话我当年也是。搞明白之后发现原理一点不玄：模块给形状，真空给贴合，水给定型，三样凑齐波峰才饱满，缺一样出来的就是次品。

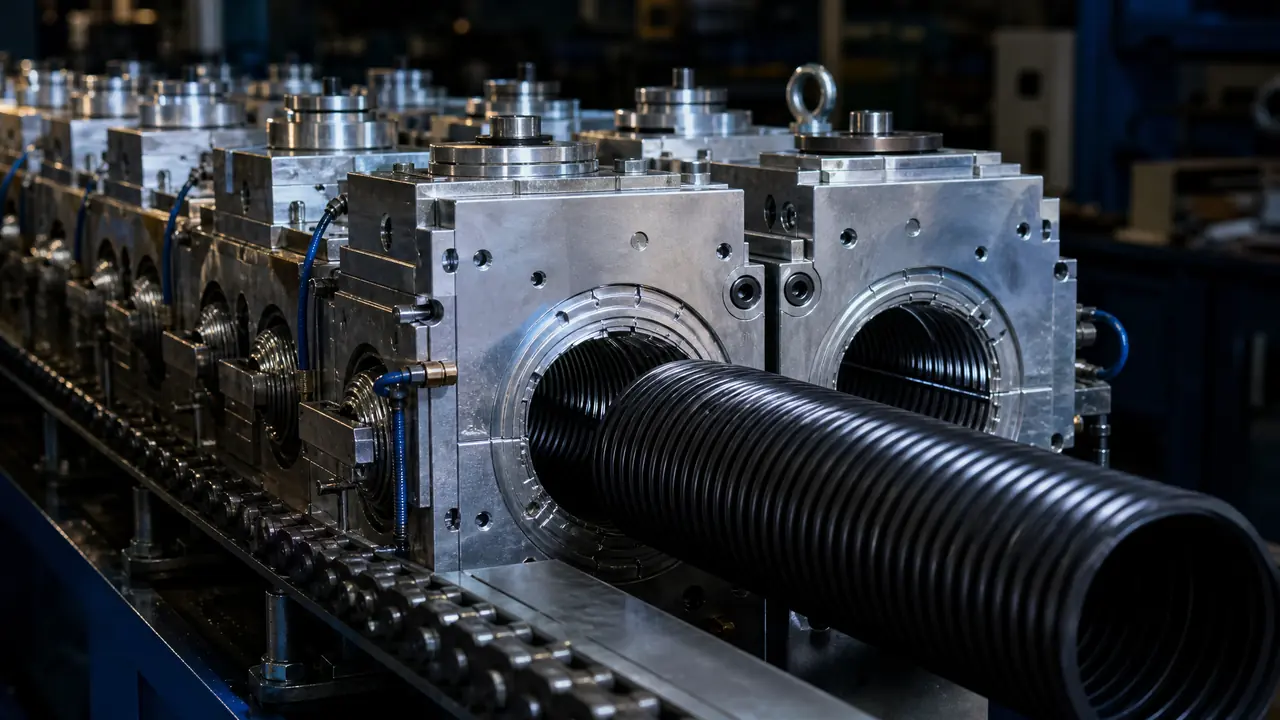

整套系统长这样。挤出机把塑化好的管坯送进机头，成型机的链条上挂着一长串成对合模的模块，模块跟着链条往前走，管坯正好从两片模块合起来的空腔里穿过。模块内腔接负压，软化的外壁吸进凹槽，同时水路通进冷却水，走到链尾模块一张开，带着环形波峰的管子就出来了。听着不复杂，可每个环节都有坑，下面拆开讲。
成型模块：环形波峰的骨架
成型模块是成对合模的金属模块，内腔车出环形凹槽，链条带着整串模块轮转，管坯外壁吸进凹槽就成了波峰。一套双壁波纹管模具动辄三十到七十对模块，常见的以合金铝锻造为主，波峰位置嵌有冷却水路，模块本身的加工精度直接决定波峰合不合得上。
先说数量和配比这个事。口径110的双壁波纹管，一套成型模块常见配50对上下，模块间距、链节长度都是按口径定死的，换口径就等于换整条模块链。我们去年帮一个厂换300的模块，全套六十多对，停机换装连调试花了差不多两天，所以排产的时候口径切换越少越省。
精度这块，行业普遍要求合模错位控制在0.1到0.2毫米以内。超了会怎样？外壁波峰上会出现一条纵向的接缝飞边，轻的能用刀修，重的直接判废。这里头的加工活儿离不开车铣磨和线切割，模块凹槽基本都是CNC粗铣加电火花清角做出来的，各道工艺差在哪，可以看看这篇车铣磨放电线割五大工艺的对比，对着理解模块的工序链会顺很多。
材料上多说一句。合金铝导热好，冷却快，但表面软，磕一下就是一个坑，模具在链轨上磕磕碰碰十来年，坑洼全写在管壁上。所以模块装链之前，我会先拿手电逐对照内腔，看见划痕直接挑出来修，别等上了机再发现，那时候拆一趟就是半天。
真空吸附：管壁怎么贴进凹槽的
真空吸附靠模块波峰面上的小气孔抽气，把塑化管坯的外壁吸贴到凹槽内壁，真空度一般稳定在负0.05到负0.08兆帕之间。气孔直径多在0.8到1.2毫米，孔一堵吸力就散，波峰立刻瘪下去，这是波纹管生产里最常见的现场故障。
真空这块我踩过的坑最多。有一年赶一批排污管，波峰浅了快一半，起初以为是挤出量不够，把机头转速提上去，结果内壁跟着起皱，越调越乱。查了一下午，最后发现是模块气孔让塑化剂析出的黏物堵了大半，拿细钢丝一个个通完，真空表从负0.03回升到负0.06，波峰当场就鼓起来了。从那以后我们车间的规矩是每班开工先逐对检孔，宁花二十分钟，不赌半天产量。
温度也得分两头看。管坯刚出机头的时候有两百度上下，进到模块里全靠真空把它按住，这个当口模温一高，外壁就跟发面似的粘在模块上，脱模时波峰带毛刺。冷却水温我们控制在8到15度，夏天尤其得盯紧，水温一过20度，波峰高度肉眼可见地往下掉。真空、温度、速度这三个量是联动的，模块走得快、挤出跟不上，波峰节距就拉大；走得慢又堆料。配速没有公式，靠的就是开机那半小时边看边调。
波峰不饱满，现场先查哪三样？
先查气孔通不通，再看真空表够不够负0.05兆帕，最后摸冷却水温超没超20度，三样排查顺序别乱。这三样覆盖了八成以上的波峰缺陷，查完还没好，再回头动挤出量和车速，动一次只改一个参数，不然出了问题都对不上号。
磨损是另一个隐形杀手。模块波峰面用久了会磨出浅坑，吸出来的波峰尖就发圆，跟新模块放一起对比一眼就能看出来。浅坑不深的拿油石修一修再抛光还能用，坑深的就得焊补重加工，现在不少厂给铝模块做激光焊补，热影响区小，补完不塌角，各家焊机的差别这篇模具激光焊机与氩焊冷焊的对比里讲得挺细，选型前值得翻翻。
再啰嗦一个容易被忽略的点：密封。模块跟真空腔的贴合面有缝隙，负压就上不去，表压看着正常，实际到波峰位置的吸力差了一大截。判断办法土但管用——开机时拿手贴近模块缝隙感觉漏不漏气，或者摸管子外壁，哪节软塌塌问题就在哪节。
话说回来，波纹管模具看着零件一大串，道理还是开头那三句：模块给形状，真空给贴合，水给定型。真空表和气孔这两个地方盯紧了，波峰能稳住八成，剩下的都是慢功夫，调多了手上自然有数。
常见问题
一套波纹管成型模块大概多少钱？
按口径和对数算，小口径几十对的一套几千到两三万，口径越大越贵，三百往上的一套五六万也常见，具体看模块材料和加工精度。下单前建议问清合模精度和保修条款，别只比单价。
双壁和单壁波纹管模具是一回事吗？
不是。单壁波纹管只有一层波纹，模块只管外壁成型；双壁要内外两层同步，外层靠模块加真空，内层还得保圆，模块内腔更深、水路更密，结构复杂一截，价格自然也高一档。
波纹管成型速度一般多快？
模块线速度常见每分钟零点五到两米，口径大的走慢些，口径小的能快一点。快慢本质上是跟挤出量配速，单提车速不管挤出，出来的就是节距忽大忽小的废管。
模块气孔总堵有什么根治办法？
根治谈不上，得从析出物的来路上压：配方里的助剂能减则减，模温控住别过高，让助剂少往外冒。日常就靠每班通孔加定期把模块拆下来用清洗剂泡，嫌麻烦的厂干脆配两套模块轮换保养。
