模具装配图怎么看怎么用：钳工按图装配的顺序和图纸对不上的处理
把话放这儿：模具装配图是钳工装模的施工图，看图先抓分型面、导柱、顶针孔位三条主线，再对照零件图核孔位和公差，装配顺序按先骨架后功能往下排。图纸和实物对不上的时候，量准、拍照、停手、找设计出书面更改，别自己拿锉刀硬锉。这篇把对应关系、装配顺序和翻车处理一次讲透。
上周四晚上十点多，模房就剩我们一组人，一套128克的日用品壳模第二天要上机打T1，顶针板刚装一半，学徒小周捏着一张打印出来的装配图过来问我，这图上一半的线他看不懂，件号倒是能对上明细栏，就是不知道从哪儿下手装。我跟他说，看不懂是正常的，模具装配图本来就不是让新手一眼看明白的东西，它是把几十上百个零件的装配关系压到一张纸上的关系网，得拆开了读。
这张图的份量，干过装配的人都清楚。装错一个顶针孔位，轻则产品留顶针印，重则顶针顶穿型芯，试模一回就是几千块机时费加人工，交期还往后拖三天。所以我常跟小周讲，图纸看明白了，装配这一步已经成了六成，剩下四成才是手上功夫。
装配图和零件图是怎么对应的
装配图管关系，零件图管尺寸。装配图讲清哪个零件装在哪个位置、什么配合，零件图给出每个零件的具体尺寸和公差，两张图对着看，模具才装得出来。
一张注塑模装配图摊开来，中间是模具的主视图加俯视图，右边挂一列明细栏，件号从1排到五六十甚至更多。件号1多半是定模座板，往下数就是A板、B板、方铁、顶针板、底板，每一件都能在明细栏里查到名称、材料、数量和热处理要求。看图的时候，手指按着件号在图上找对应的剖面，找到一块就去零件图里核对一块。

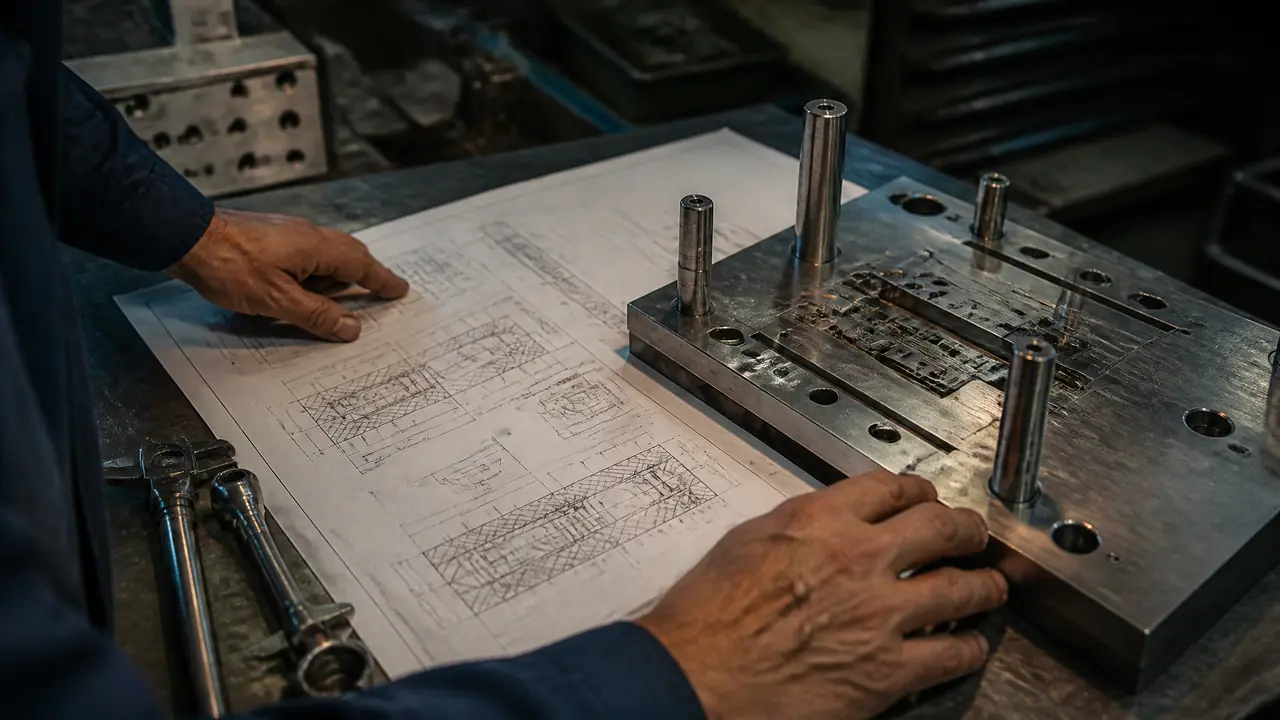

零件图是另一回事。一块B板单独一张图，孔位坐标、公差、粗糙度全标在上面，比如导套孔标H7，顶针孔标H8，水路接头标1/4锥牙。我习惯把装配图贴在钳台边上，零件图按装配顺序叠成一摞，装到哪块翻哪张，装完一张勾一张。小厂里经常只有一套图，装配图加几张关键零件图，那就更得把明细栏吃透，缺的尺寸自己拿卡尺量毛坯补上。
对了，说到对应关系，有个细节新手容易漏：装配图上标的配合，跟零件图上的公差是一件事的两头。装配图写导柱与导套H7/g6，你就该去零件图上确认导柱磨到多少、导套孔铰到多少，两个数凑一起才是设计要的间隙。只看一张图就动手，迟早出事。
按图装配的顺序：老师傅从模脚装到水路
装配顺序记住一句：先骨架后功能。导柱导套和模板块先合好，再装抽芯，然后是顶针和复位杆，水路气路最后接，每一步都要能空开空合再往下走。
我自己排的顺序是这样的，从下往上：
| 步骤 | 装什么 | 要盯的点 |
|---|---|---|
| 1 | 模脚、底板、顶针板导柱 | 模脚平面度，顶针板推着要顺滑 |
| 2 | B板、型芯、顶针 | 顶针对号入座，孔位与图纸差超0.1毫米先停手 |
| 3 | A板、型腔、导柱导套 | 分型面红丹研合，0.03毫米塞尺插不进 |
| 4 | 滑块、斜顶、弹簧 | 抽芯行程到位，斜顶角度跟图核对 |
| 5 | 面板、浇口套、定位圈 | 浇口套球头R与主流道贴合 |
| 6 | 水路、气管、吊环 | 打压试漏，接头不渗水 |
每合一次模，先空开空合十几下，手感顺了再装下一组零件。有些师傅图快，一口气全堆上去再合模，结果滑块卡死，拆得满头汗。我宁可慢，装到第三步肯花四十分钟研分型面，也强过试模时飞边刮得没法看。
塞尺和红丹是这时候的两件宝。分型面贴合度拿0.03毫米塞尺插不进去才算过关，导柱导套装完要单手能推动B板。老实讲，这些手感图上不写，模具装配图给的是关系，分寸全在手上，这就是图和活之间的距离。
图和实物对不上，先别急着动锉刀
图和实物对不上，先量准、拍照、停手，找设计出书面更改。差0.05毫米以内多半是研配余量，差得多就是图纸版本问题，照错图硬装必出废品。
这事我上个月刚碰上。一套双腔瓶盖模，图纸上顶针孔位和B板实物差了0.6毫米，学徒想着锉一锉算了。我拦下来了。拿3D模型一对，是设计改了3D、2D零件图没同步更新，B板按新版3D加工，图纸还是旧版。真照旧图硬装，两根顶针直接顶在型芯面上，一开模就是崩角，返一套型芯小两万。
所以我的处理顺序固定三步。第一，卡尺、千分尺轮着量，把差多少记下来，超0.1毫米的全拍照留底。第二，找设计当面确认哪版是最新，让他出更改单或者重新发图，微信上说一句不算数，白纸黑字才算。第三，改完的图重新打印，旧图当场作废写上日期，免得下个班次的人又拿错。
有一种情况可以现场处理：图没错，加工故意留了研配余量。分型面比图纸高0.1到0.15毫米，这种本来就是留给你研的，红丹推研磨掉就完事。区分这两类的本事，就是钳工值不值八千月薪的分水岭，装过三年模的人一眼能看出图纸给没给余量。
再啰嗦一句，图和实物对不上的坑里，最贵的是水路。运水图上接头在正面，实物打在侧面，有人想着接管弯一下能用就行，结果试模时模温机一开，水路短路，一半模芯走不到水，产品缩水查了两天才查到是水路接错。图纸的事没有小事，一张装配图管着整套模的生死。
那天晚上小周的壳模装到十二点收工，第二天T1一次过，顶针印干干净净。他把那张装配图折好塞进工装口袋，说明天开始学看明细栏。我说你先把件号1到10跟实物认全，别的急不来。图纸这东西，装一套模熟一层，没有捷径。
常见问题
装配图看不懂剖面，有什么快速入门的办法？
先只认三样：分型面、导柱、顶针。这三样在图上位置相对固定，认熟了再看抽芯和水路，跟着一套模装下来两周能上手。别贪快一次认全，顺着件号找比硬看剖面线快得多。
小厂只发PDF没有纸质图，装配时怎么看方便？
让办公室按A3打印装配图和关键零件图，手机看局部放大可以，全程盯手机屏幕很容易看串行。纸质图还能用铅笔画勾，装一步勾一步，交接班也清楚。
明细栏里的材料和热处理要求，装配前要核对吗？
要。我碰到过型芯图纸标S136、硬度HRC48，实物是没淬硬的料，装的时候没事，试模两千模次就压塌了。装配前拿硬度计打一下，几分钟的事，省掉的是整套返工。
装配图上标的吊环规格能换小一号吗？
不能。吊环规格是按模具重量算的，图上标M16就别换M12图省事，吊装时模具重心一偏，扣位吃不满，那是安全事故的苗头。
