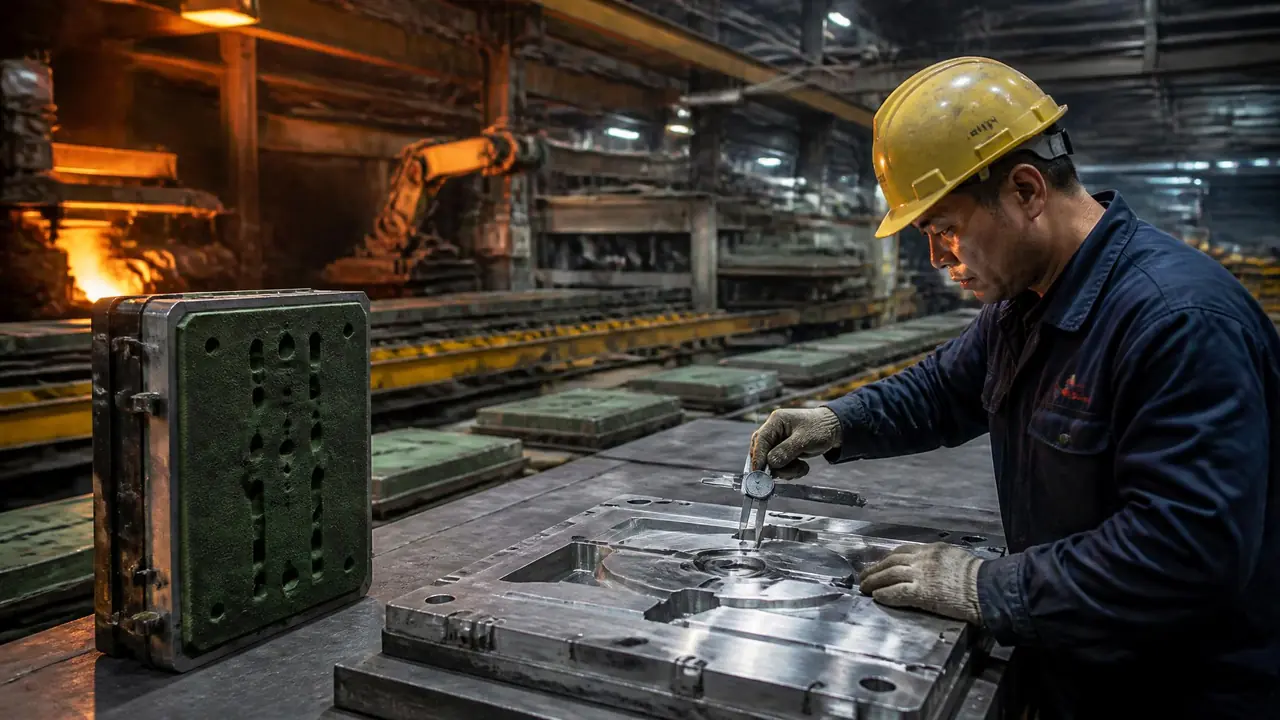

铸造模具厂看什么？砂箱与造型线

上个月一个做阀门铸件的老哥找我诉苦，他找的铸造模具厂模板做得挺漂亮，拉到人家的静压线上，模底板比砂箱宽出二十多毫米，根本装不进去，六万多块钱打了水漂。这事怪谁？两边都有份，但根子在他看厂那天压根没问一句：你们给我配哪条线、多大的砂箱。铸造模具跟注塑模不一样，它天生就是给造型线打工的，尺寸对不上砂箱，做工再好也是废铁一堆。

这篇文章就按看厂的顺序讲清楚：先看砂箱，再看造型线，然后落到缩尺、起模斜度这些具体数字上。照着走一遍，九成的坑能提前躲开。

砂箱内框尺寸，是模具大小的第一道红线

砂箱内框尺寸决定模板和模样的最大外廓，找铸造模具厂之前先要到这条线的砂箱规格，比先比价格靠谱得多。这不是吓唬人，是造型线的物理规矩。线上跑的砂箱就那么几种规格，静压线常见八百乘六百三、一千乘八百，垂直无箱线六百乘五百上下的居多，手工车间做大件的两千乘一千五也有。模板加模样往后要整体塞进砂箱，四边还得留吃砂量，行业里普遍留六十到一百毫米。

我亲眼见过一套一千零五十乘七百八十的模底板，硬塞进一千乘八百的砂箱，四个角只剩二十毫米吃砂。结果呢？造型工没用两天就来找茬，掉砂、卡箱、跑火，样样占全，最后模样回来加边重做。别嫌问一句砂箱规格丢人，丢人的是返工。

再往下还有一层，吃砂量不光是四边的事，上下也要留。模样顶面到箱口太近，压实的时候砂子压不实，胀箱就来了。顺带说一句，一套模板从下料、粗铣到装模样、配箱检，前后要过十几道工序，对整条制造链没概念的话，可以先翻翻这篇模具制造全流程十二道工序拆解，心里有底再去看厂。

造型线不同，模具结构完全是两码事

静压线多用单面模板配砂胎，无箱线要垂直分型的双面模，线型没定死之前，模具结构没法开工。这话得记牢。静压造型线吃的是水平分型的单面模板，上下各一套，配漏模板或者成型砂胎；垂直无箱线用垂直分型的双面模，浇口直接开在分型面上，两面还要求对称，加工精度高一截；老一些的震实线倒是好说话，单面模板就能对付。同一家厂，会不会做无箱线的双面模，报价能差出三分之一，这不是虚报，是难度摆在那。

材质也在这一步定下来。模样常见三种：铝模轻、好加工，就是怕磕碰；树脂模便宜、交期快，一班两开大概能撑三万到五万型次，我们线上一套树脂模样做了四万型上下，分型面开始起毛刺，型面倒还硬朗；铸铁模底板配钢模样最耐磨，又贵又沉。说实话，小批量真没必要上铸铁。

为什么同一套图纸，两家铸造模具厂报价差一半？

差价主要差在模底板材料、起模结构和缩尺台账上，铝模换铸铁、手工起模换漏模，价格和寿命是翻着涨的。拿三种主流配置的行情摆一下，数字是行业普遍水平，具体随地区和工价浮动。

另外一块容易漏的差价在起模结构。手工起模靠师傅手感，起模斜度放到一度半到两度，省事，铸件肥；顶杆起模、漏模起模能把斜度压到半度上下，铸件省料省机加工，模具本身贵一大截。有批球铁支架我们吃过亏：图纸上缩尺沿用了灰铁的百分之一，首件外圆小了将近一毫米，孔位倒是正的，模样返修按百分之零点八重调才稳住。报价单上便宜的那家，多半就是不打算给你做这些结构的人。

看厂当天，我固定盯三处

一看着色检查的分型面贴合度，二量加工余量与吃砂量，三问缩尺记录，三样对得上再谈价格。顺序别乱，样样落在纸上。

分型面贴合度看红丹。模具厂拿红丹涂在上下模对研，接触点均匀密实才算过关。我上回看一套模板，红丹推开后中间空了指甲盖大一块，厂里当场认账返修，省了试模阶段的一通扯皮。加工余量拿卡尺抽几个位置量：小件单边留两到三毫米算正常，大平面留五到八毫米，余量放太肥，后续机加工全在替粗笨买单。想知道型面到底是怎么做出来的，这篇车铣磨放电线割五大工艺对比讲得比我细，可以补课。

缩尺记录要看台账。每套模样的缩尺取值、修改记录都该在纸上，口头一句按经验放的，我劝你留个心眼。试模环节也要问死：模板上机试浇，首件尺寸全检，改砂胎、调排气，来回一两轮很正常，我们那套静压线模板从第一次试浇到正式交模走了十五天左右。跟你拍胸脯说一周交模的厂，要么排产是空的，要么跳过了试浇。

回到开头那位阀门老哥，他的模板后来找厂里改了模底板，多花一万二，工期还搭进去三个星期。要是看厂那天多问一句砂箱规格，这一万二一分都不用花。选铸造模具厂这件事说难不难，就是把砂箱、造型线、缩尺这三笔账在签合同前算清楚。

常见问题

铸造模具的缩尺到底该谁定？

模具厂能给参考值，拍板的应该是铸件厂的工艺员，收缩跟你自己的浇注系统、砂型硬度都有关系。稳妥的做法是两家工艺员碰个头，把缩尺、加工余量一起写进技术协议，白纸黑字。

一套铸造模具大概能用多久？

看材质和线型。树脂模三万到五万型次，铝模五万到八万，铸铁模底板配钢模样能撑十万往上。班次强度、砂子粒度都影响寿命，同一个数字上下浮动三成很常见。

无箱线用的模具为什么贵？

垂直分型的双面模等于两套模样做在一块板上，浇口还要直接刻在分型面上，位置差一点就串皮。加工精度和装配要求都高一截，贵是有道理的。

模具厂不熟悉我这条造型线怎么办？

把砂箱图纸、线体参数表带上，最好让造型线厂家出一份接口参数。模具厂按图施工，装不上线就没有扯皮的余地了。
