型材挤压模具怎么设计？分流比与焊合室

上个月有个做建筑铝型材的老板拿着图纸来问我，型材挤压模具设计到底看什么，分流比是不是估个数就行。我直接告诉他：这套模七成的成败，压在分流比和焊合室上。别的地方错了能修，这两处错了，整套模基本要推倒重开。

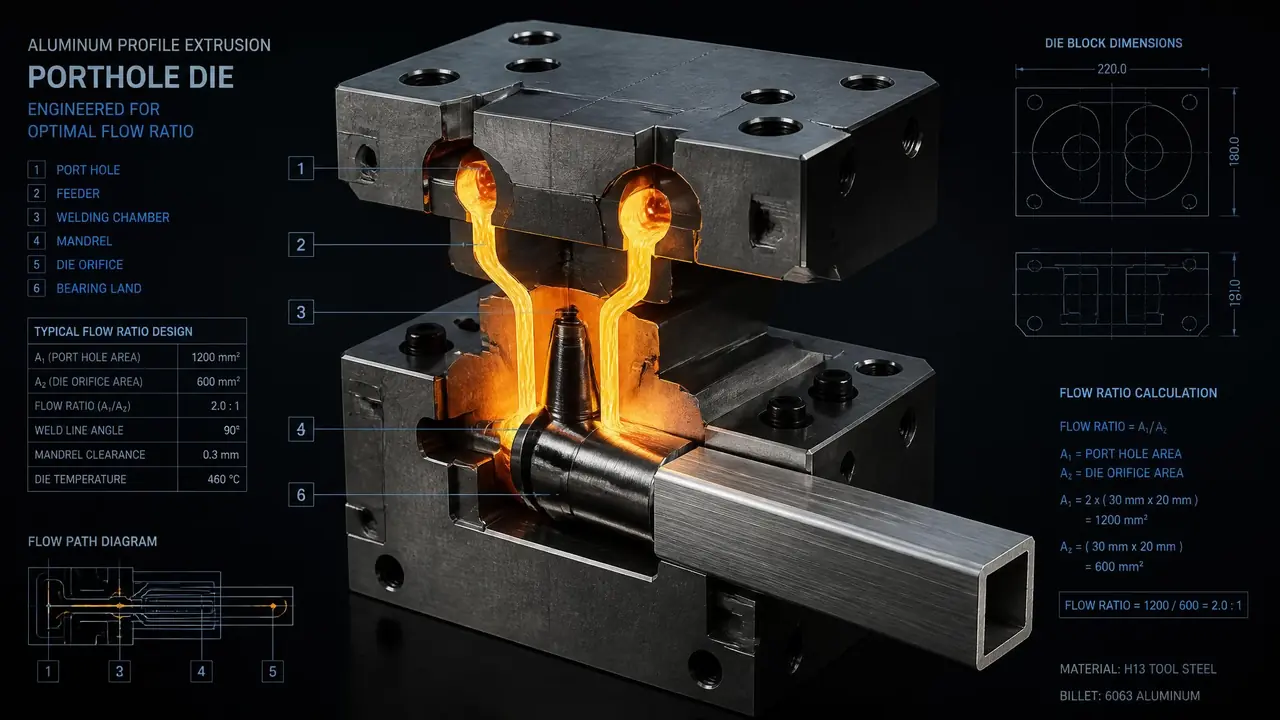

先分清结构。实心型材用平模，一块钢板上开型孔就完事。空心型材比如铝管、方管、装饰条，用的是分流模，上下两块模叠起来干活。上模开分流孔，铝棒被分流桥劈成几股从孔里穿过去，包住模芯；下模带着型孔和焊合室，几股料在焊合室里重新汇合、压实、焊成一体，再从型孔挤出来。你在铝管内壁摸到的那条细线，就是这套结构留下的焊合线。

分流比：一个数管着挤压力和供料两头

分流比是分流孔总面积与型材断面积的比值，取大供料足、焊合牢但挤压力涨，小断面型材常见取十几到几十之间。听着抽象，掰开讲就清楚了。分流比取小了，孔里过来的料不够，焊合室里压力建不起来，焊合线容易分层；取大了，阻力跟着涨，挤压机推得费劲，铝料在高温区停留太久，晶粒变粗，型材表面反而发毛。所以这个数从来不是越大越好，得跟机台吨位和断面大小一起看。

我们车间那台1800吨机，挤6063的窗框料，断面三平方厘米上下，分流比落在20附近，首试速度能推到每分钟十几米。后来接一票小管，断面不到一平方厘米，分流比放到30往上，焊合才算稳。这是大概数，别当手册抄，每台机器脾性不一样，同行里有人按另一个口径算，出来的数也不一样，关键是把「孔面积对断面积」这个意思算明白。

顺带提一句分流桥。桥不能太宽，宽了废料多、阻力大；桥斜面和桥根的圆角要够，不然金属死角处流速慢，型材表面出现一圈圈的印子。模芯的悬臂也是软肋，细长芯子挤高压料时容易偏，设计阶段就得把舌比控制在稳妥范围，真断了整套上模跟着报废。

焊合室：焊合线开不开裂，就看这里攒不攒得住压力

焊合室是分流桥下方存料的空腔，靠三向压应力把分流后的金属重新焊成一体，浅了压力不足焊线分层，深了料滞留过热。铝被分流桥劈开之后，每股料的表面都带着氧化膜，想重新焊住，就得在焊合室这个密闭空间里，用足够高的温度和压力把膜破掉，让新鲜金属咬合。压力从哪来？从分流比、从焊合室的空间设计来，两头得配平。

焊合室的高度，我们按壁厚调，薄壁料浅一点，厚壁深一点，多数落在10到20毫米之间。太浅，料刚进腔就被推着走，焊不透；太深，金属在腔里打转，局部过热，出来的料组织发糙。没有一锤定音的值，试模说话。

设计阶段还有一件更值钱的事：把焊线挪到不碍眼的地方。分流桥的投影落在哪，焊合线就在哪，所以桥的布置要避开装饰面和主受力面。客户验收管材类料，压扁是常规动作，我们内控压到二分之一不许裂缝，裂了直接判废重来。这条在图纸上多想十分钟，比事后返工划算得多。

为什么型材挤压模具试模总得修上两三轮？

首试几乎不可能一模出合格料，流速不均、焊线不实、尺寸超差都得靠修模解决，我们统计下来平均两到三次试模能交模。这不是手艺不行，是铝在高温下的流速本来就没法在图纸阶段算得分毫不差，只能靠实际料「喂」出问题，再一点点修回来。

修模的手段翻来覆去就那几样：流速快的面堵孔限流，慢的面开孔加料；厚壁处工作带放长增加摩擦拖住它，薄壁处放短放它快走；焊合不实就补焊焊合室、微调分流桥。上模的分流孔和下模的窄缝型腔，很多活靠慢走丝和电火花成活，几种工艺各自擅长什么，我之前写过一篇车铣磨放电线割五大工艺对比，这里不展开。

模具本身的料也有讲究。主流是H13，国内牌号叫4Cr5MoSiV1，淬火硬度做到HRC47上下，试一轮氮化一轮，硬度掉了就报废。上机前模温加热到450℃左右，棒温480℃前后，挤压筒420℃上下，三个温度对不上，流速全乱，试出来的数据没法用。从一块H13钢到一套能交模的挤压模，中间要过十来道工序，完整流程我写过一篇模具制造全流程：从钢板到成品模具的十二道工序，可以对着看。

说个翻车的事。前年一套小方管模，图省事没核算模芯悬臂，首试挤到三十多根棒，芯子偏了，内腔一边厚一边薄，客户验货当场退回。补焊重做芯子，前后搭进去十二天。要是设计阶段多花半天算舌比，这十二天一天都不用搭。

回到开头那位老板的问题。我的判断还是那句：图纸先算分流比，再看焊合室深浅和焊线落点，工作带微调放在末位。这三步对了，两三轮试模内交模是常态；图省事跳过核算直接开钢，修模能修到你怀疑人生。模具这行没有玄学，算清楚了再动手，钱和周期都省。

常见问题

分流比取太大会出什么问题？

挤压力蹭蹭往上涨，机台推不动，速度压不上去，料在高温区待久了晶粒变粗，型材表面发毛。吨位小的机台尤其明显，所以分流比要跟你那台机的吨位配套着算，不能光看断面。

铝型材上的焊合线能彻底消除吗？

消不掉。只要走分流模，焊合线就是工艺原理自带的，谁也做不到没有。能做的是把它挪到不显眼、不受力的位置，再靠焊合室的压力和温度把它焊实。买管材类料时让厂家做压扁试验，比听任何承诺都实在。

挤压模具一般用什么钢材，硬度做到多少？

主流是H13，也就是4Cr5MoSiV1，预算足的上一胜百8407这类进口料。淬火硬度普遍在HRC46到50之间，试一轮氮化一轮。我见过贪便宜用杂牌钢的，挤了不到两百根棒模孔就拉毛，账算下来反而亏。

一套型材挤压模具能用多久？

看断面和保养。普通建筑料正常氮化维护，挤几百吨到上千吨料没问题；壁薄、带窄槽的断面磨损快，寿命打对折也常见。模具报废多数不是裂了，是工作带磨损失寸，尺寸慢慢走出公差。
