遮板钢模具怎么选不踩坑？板厚焊缝公差三关一次讲透
把话放这儿：遮板钢模具的价钱差就差在板厚、焊缝和公差三处。板厚低于4毫米撑不过三千模次，焊接不压变形对角线能差出5毫米，验收不卡拼缝，运到现场就是成批的返修件。这篇把选材对照、焊接顺序和验收清单一次说全，照着做能省下一车间的返工钱。
遮板钢模具这东西，坑全藏在焊缝和公差里。上个月保定一个预制场老板拉来两套扭得像麻花的模子，我拿卷尺一量对角线，差了6毫米。毛病三成在料薄，七成在焊接顺序瞎排。

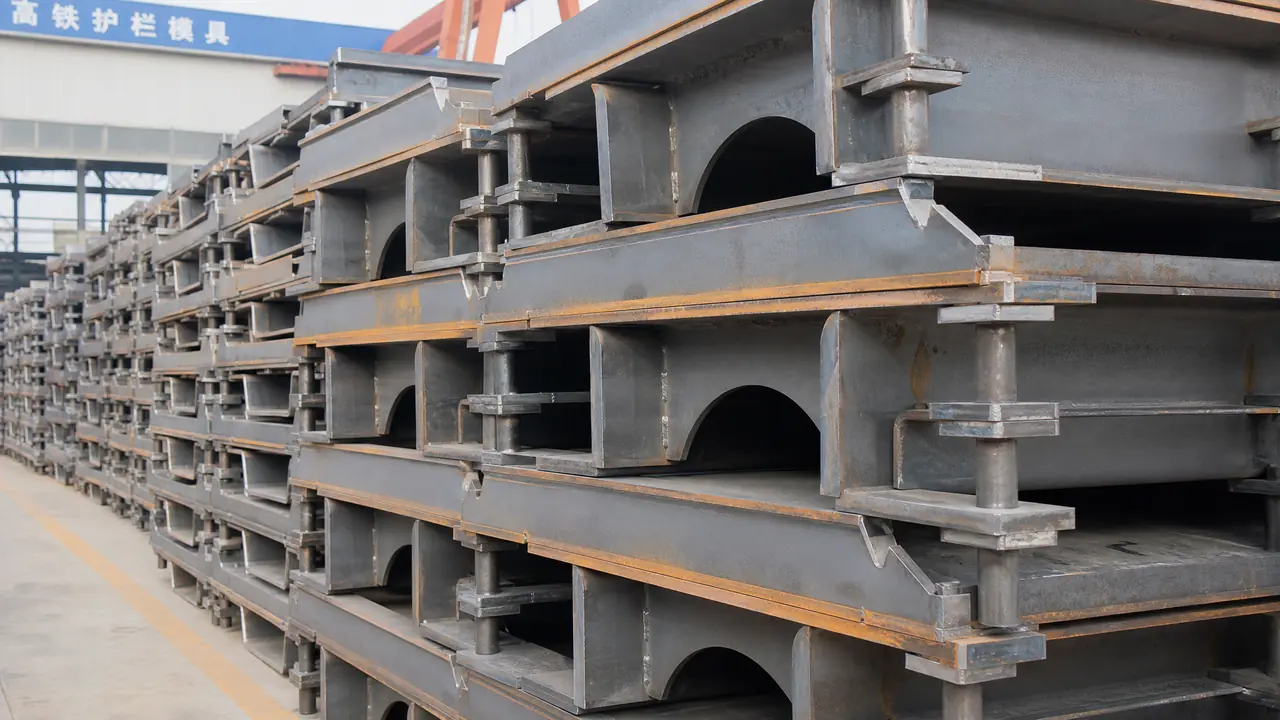

遮板是高铁桥两侧那道带圆弧的挡边构件，外露件，棱线要直，色面要匀，验收比护坡砖严一档。模具差一毫米，装上桥就是一串错台。所以这套模子不能按"能浇出来就行"的标准买。
板厚和钢材按产量配，别听卖家一句话
日产量百块以内，4毫米Q235够用；连轴转或带蒸养，直接上5到6毫米Q345，口沿和法兰加厚到6毫米，才扛得住三千模次。这是我这几年经手几十套遮板模攒下来的配法，照着配基本不返工。
为什么推Q345，道理不玄。它的屈服强度比Q235高出四成多，同样一烧一冷，变形回弹小一截，口沿不容易翘。多花的那点材料钱，两年摊下来一天不到一块钱。
Q235和Q345的差价、板厚怎么跟产量挂钩，路沿石钢模具多少钱一套那篇里我掰开算过账，两个构件一个道理，这里不占篇幅。
| 板厚与材质 | 适合的干法 | 经验寿命 |
|---|---|---|
| 3毫米Q235 | 偶尔浇几块的零星小活 | 一千模次上下，口沿先翘 |
| 4毫米Q235 | 日产百块以内，自然养护 | 两千五到三千模次 |
| 5到6毫米Q345 | 两班倒、带蒸养房 | 四千模次往上 |
老实讲，3毫米板的模子我劝你别碰。省下五六百块，不够返工两车遮板的人工，这笔账预制场老板都会算。
还有个细节容易漏：合页装哪侧。遮板模是L形翻出来的口沿，合页要装在长边，短边用楔销锁。装反了，开模的时候整个口沿别着劲，两个人抬都费劲，用一个月铰链就旷了。
焊接顺序错了，再厚的板也给你扭成麻花
防变形就三招：先点焊定位、再分段退焊、焊完法兰压底找平。满焊一处烧到头，热量一集中，2米长的模子对角线能差出5毫米往上。这三招不花一分钱，全在手上。
实际操作里，点焊间距留150到200毫米，四壁全锁死再分段退焊，每段焊100毫米歇一下，对称着走。底法兰用40乘4的扁钢满焊压边，焊完拿水平尺在平台上找一遍，翘了两毫米以内还能火焰矫正救回来。
这个坑我踩过。头一年图快，一套模子丢给新来的小工满焊，第二天口沿翘起5毫米，割开重焊搭进去两天工。打那以后，车间里焊遮板模的一律先交焊接顺序，再领料。
排水槽钢模具怎么焊不变形那篇里，8号槽钢怎么当骨架、法兰怎么加强讲得更细，钢模焊接是同一套拳，看懂一篇够用一片。
焊缝要磨平。遮板是外露件，模腔里留一个焊疤，构件上就是一道沟，监理一眼就挑出来。
验收盯死三处尺寸，差一点都是钱
收货拿卷尺卡三处：对角线差超2毫米拒收，口沿直线度误差超1毫米返工，预埋螺母孔必须是胎具钻的，手工画线定位的坚决不要。这三条卡住，模子基本不会坑你。
对角线是整套模子扭不扭的总开关，两根对角线一差，四壁必有一壁不垂直，浇出来的遮板就往一边倒角。口沿直线度管拼缝，铁路上相邻遮板错台要求不超过1毫米，模子口沿先歪，构件跟着歪。
预埋件是最容易糊弄的一处。遮板两侧要预埋M16的声屏障螺母，孔位偏差超过1毫米，螺栓就对不上孔。上个月那套返修模子，就是预埋孔手工画线钻的，偏了3毫米，场里自己铣长圆孔补救，又搭进去两天。
还有一处不起眼：内壁圆弧R角的抛光。手摸过去不挂手套才算过关，糙面挂浆，脱模就掉角。
尺寸过了还要上秤。同一规格的两套模子重量差出十几公斤，必有一套板厚被抽了条，这是验厂老师傅不外传的土办法，比看报价单灵。
一套遮板钢模具到底多少钱
2米长5毫米板一套2800到4200元，带预埋胎具加300到500，Q345加厚版5000上下，低于这个价多半板厚缩水。报价单上连板厚都不写的，直接pass掉。
别光看单价，要摊账。5000块的加厚模，按4000模次算，一块遮板摊模具费1块2毛5，加上混凝土、人工、蒸养，单块成本20块出头，怎么算都划算。便宜模子账难看的地方就在寿命，寿命减半，摊到每块的费用翻倍。
| 配置档位 | 经验价位一套 | 适合的场子 |
|---|---|---|
| 4毫米Q235基础版 | 2800到3500元 | 自然养护，日产百块以内 |
| 5毫米Q345带胎具 | 4500到5500元 | 蒸养房，带声屏障预埋 |
| 6毫米加强版 | 6000元以上 | 工期紧、两班倒 |
对了，说到价，常有人拿塑料模盒来比，便宜一半。遮板别用塑料的，公差撑不住，外露件差一毫米隔着两米都看得出来。这钱不能省。
保定那位老板最后把两套扭模留在我这儿，割开重焊、补法兰，又花了一千八。当初收货那天要是拿卷尺量一遍对角线，这笔钱根本不用花。遮板钢模具买的不是几块钢板，是往后几年每一块遮板的棱线。下单前多问一句板厚，收货时多量一次尺寸，比什么口头承诺都顶用。
常见问题
遮板钢模具用到什么程度就该换？
看两个信号：口沿翘曲超过1毫米、圆弧面出麻点。4毫米Q235自然养护大概两千五到三千模次，5毫米Q345能到四千往上。别等浇出废品才换，废品一车就够买半套模。
模腔内壁刷什么油不粘？
脱模油兑机油，比例3比1，冬天加一点煤油防稠。新模头三模多刷一遍，等模壁挂出一层浆膜反而好脱。别用废机油，浇出来遮板发黑，验收要出麻烦。
预埋套筒的螺纹沾上水泥浆怎么办？
拧螺栓前往套筒里抹一圈黄油，塞纸团也行，脱模后一抠就干净。这是位老钳工传我的土办法，好使，比事后清渣省一半时间。
模具闲下来怎么存放？
内壁刷油后口朝下码放，底下垫两根方木，别让雨水灌进模腔。露天扔半年不管，锈皮一打磨就掉一层，模子的棱线也就废了一半。
