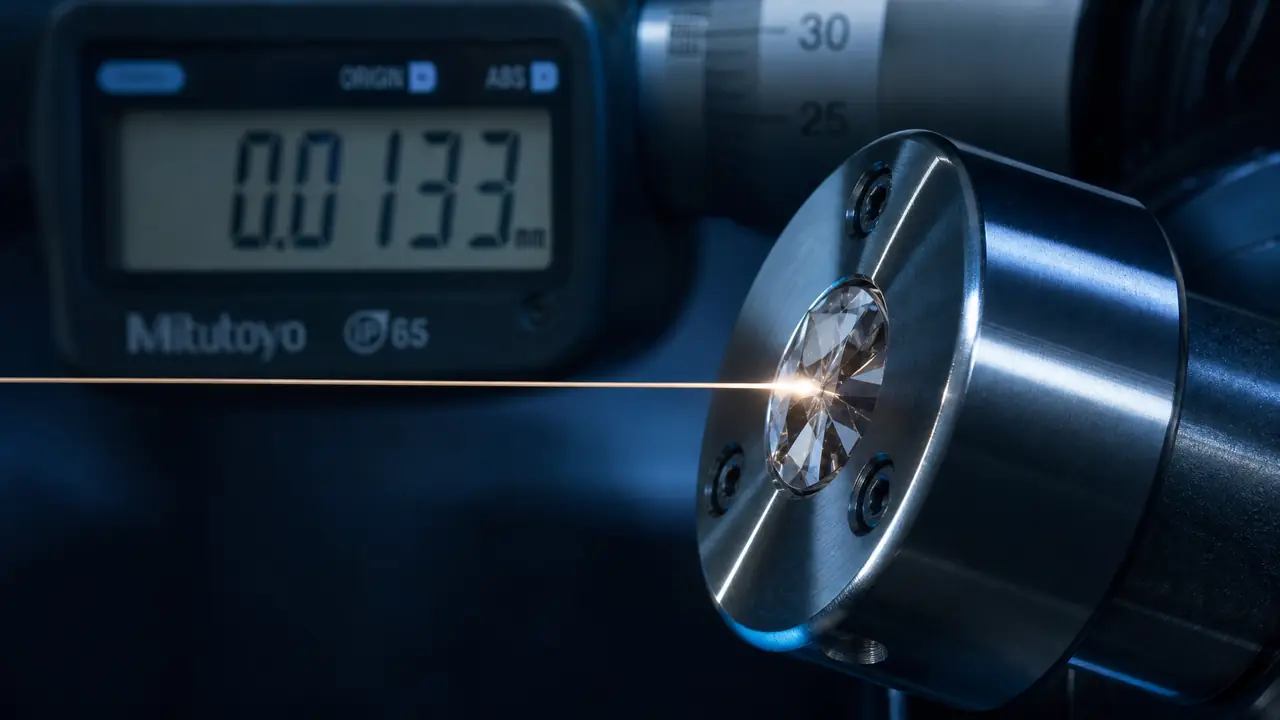

钻石拉丝模具能拉多细？微米级的孔

有朋友拿一根头发丝来比划，问我钻石拉丝模具那个孔到底能细到什么程度。头发丝直径大概六七十微米，好的钻石模，孔径能小到个位数微米，一根头发丝的横截面上并排摆下七八个孔还有富余。这么小的孔，肉眼看就是针尖上的一点亮，丝就是从这点亮里穿过去的。

拉丝行业里的分档其实很清楚。大拉、中拉这类粗规格活，硬质合金模便宜耐用；拉到细拉段，聚晶模顶上来；再往下做到微细拉，聚晶的晶粒反而碍事，轮到天然钻石出场。一句话，钻石模不是全能王，它是特细丝这一档的专用工具。用对了地方是利器，用错了地方就是烧钱。

钻石拉丝模具能拉到几微米？

常规商用的钻石拉丝模，孔径大概在5微米到0.3毫米之间，拉金丝、键合线和超细漆包线时，10微米上下的孔径很常见，特殊用途3微米左右也能定制。下限不是随便定的，跟孔的加工和检测手段直接挂钩。

说得再具体一点。半导体键合用的金丝，成品直径大多在15到50微米之间，末道次基本清一色用钻石模。不锈钢微丝，做筛网、编织带那种，常见20到40微米。钨丝、钼丝做灯丝和白炽阴极的，细规格也走钻石模。这些料的共同点是对表面和圆度挑剔，断一卷丝返工的成本远高于模子本身。

为什么聚晶做到0.05毫米以下就吃力？聚晶是金刚石微粉烧结出来的，晶粒本身有几微米大，孔径小到和晶粒一个量级时，定径带根本抛不出均匀的镜面。天然钻石是单晶，整块料就是一个连续的晶格，磨到3微米的孔，内壁照样能抛得像镜子。这是材料结构决定的，不是工艺肯下功夫就能绕开的。

放一张档位表，选模时对着看。

粗规格那档的账我没细算过，但道理是通的，硬质合金在冲击和成本上占优，感兴趣可以看这篇硬质合金模具寿命为什么是普通模具的50倍，碳化钨那一套逻辑讲得挺清楚。

微米级的孔怎么加工、怎么量？

钻石模的孔先靠激光打雏形，再用超声研磨配金刚石抛光膏一点点磨到位，检测要靠工具显微镜放大几十倍，千分尺在这个量级已经不够用了。整个流程里抛光占的工夫最多。

先说加工。钻石不导电，钢模那套电火花工艺在这里用不上，这一点和钢模加工完全两码事。流程大致是：选石、定向、激光打孔出雏形，然后上超声研磨，磨料就是金刚石微粉，以钻攻钻。定径带最后一道是手工抛光，老师傅对着显微镜磨，一枚模子的孔型修正做下来要一两天，孔径越细越慢。

定向这一步最容易被外行忽略。天然钻石是各向异性的，不同晶面上耐磨性差好几倍，装模方向没对准，孔会被磨偏，圆度慢慢跑掉。做微丝的厂最怕这个，孔一偏，丝的椭圆度超标，整批料降级处理。

再说量。千分尺的分辨率是一个微米，量孔径勉强够，看孔型不行。我们量钻石模用工具显微镜或者投影仪，放大50倍看孔口圆度和定径带宽度，最后还要穿丝试拉一段，看丝径和表面。量具说到底只是辅助，试拉出来的丝说了算。

一套钻石模用下来是什么感受

拉30微米不锈钢微丝，一枚钻石模复磨三四次很常见，每次扩孔一到两微米改成下一档道次用，一套模从头用到尾能顶十几套聚晶的活。这些是跟下来的账，不是厂商彩页上的数。

2024年秋天，我给一家做不锈钢筛网的厂配过一批钻石模，拉0.03毫米的微丝，车间恒温控制在22℃左右，为的就是不让热胀冷缩干扰公差。那批模子单套四千多块，刚报价时老板心疼，说够买两百套硬质合金了。拉了三个月，台账翻出来一算，断丝率从聚晶时代的百分之几降到了千分位，停机换模的次数少了一大截，账就平回来了。

微细拉丝车间有个别处没有的痛：穿丝。孔径30微米，穿丝靠显微镜加镊子，头一回看老师傅操作，一次穿了十几分钟，中间手还不能抖。道次串得又多，一台机十几二十个模串下来，中间任何一个出问题，全线停。所以钻石模的寿命优势在微细段特别值钱——少换一次模，省下的不只是模费，是整条线的停机时间。

翻过一次车。有一批模装机时压装应力没控制好，拉了不到一个星期，孔口崩了一小块，丝表面开始起毛刺。拆下来放大一看，崩口的位置正对着晶面的薄弱方向，就是定向没做扎实。从那以后我们收模先看定向报告，没报告的不收。

什么线材值得上钻石模，什么料别用

判断标准就一条：孔径做没做到0.05毫米以下，以及断一次丝的损失有多大。这两条占一条，钻石模的账就算得过来；两条都不沾，老实用聚晶或硬质合金。别为用不上的精度多花钱。

值得上的：金丝银丝这类贵金属键合线，料贵，断一卷心疼好几天；不锈钢微丝和钨钼细丝，断丝率对成本影响大；还有超细漆包线，耳机线、微型电机绕组那种，表面光洁度直接决定漆膜附着力。钨钼这类料硬度高，拉制温度也高，模套和模芯的选材讲究跟钢模是通的，拿不准可以翻翻这篇国标与进口钢号对照表。

别用的：常规规格的铜线铝线，聚晶模已经绰绰有余；粗钢线更不用说，钻石怕冲击，孔口崩了就是几千块打水漂。我见过一个小厂图新鲜，拿钻石模去拉0.3毫米的铜线，转速一提起来，三个月崩了两枚，老板从此不提这事了。

还有个折中方案可以提一句。预算紧但确实要做微丝的，可以找做修复的厂家复磨旧模，扩孔后降档使用，一枚模的一生能吃两三轮，采购成本能压下来三成左右，缺点是孔径档位不挑人，得看手上正好有什么规格的旧模。

回到开头那根头发丝。下次有人再问钻石模的孔有多细，你就记住一句话：头发丝七十微米，钻石模能拉到个位数微米，孔里穿的是比头发丝细十几倍的丝。把线径档位和断丝成本这两样先算清楚，该不该上钻石模，答案自己就浮出来了。

常见问题

钻石拉丝模具容易裂吗？

怕冲击，也怕装配应力不均。天然钻石是单晶，各向异性，定向没做好或者压装过盈量不对，孔口就可能崩边。压装环节务必按模芯厂给的温度和过盈量参数来，收模时先看定向报告。

钻石模和聚晶模到底怎么选？

拿0.05毫米划线。比它细的规格，聚晶晶粒太大抛不好，选钻石；比它粗的，聚晶寿命够用还便宜，钻石模的精度优势发挥不出来。中间地带看断丝成本，断得勤就往钻石靠。

钻石拉丝模具多少钱一套？

孔径越细越贵，常见规格大概几千到上万元，个位数微米的定制模更贵，价格主要花在石料和抛光工时上。采购前最好把复磨计划和降档使用的安排一起谈进去，单看标价容易误判。

微米级孔径的公差怎么验收？

光靠量具不够，工具显微镜放大50倍看孔口圆度和定径带，再穿丝试拉，量丝径和椭圆度。合同里把验收方法和复磨后孔径的让步范围写清楚，免得扯皮。
