模具司筒是什么？司筒针与顶出的配合

车间里最容易被新手画错的顶出零件，不是斜顶，也不是扁顶针，是模具司筒。上个月有家做小家电的客户发图来问，四个螺丝柱全用普通圆顶针顶着柱底，柱高十二毫米，包紧力大，试模到第三模柱子就顶白发歪。改成司筒，一次过。这种坑我见得太多，干脆写出来。

司筒看着就是一根管子加一根针，结构简单得不像话。但它要同时干好两件事：外面的筒把柱子整圈推出去，里面的针把柱子的孔定住，两件之间还得留一条几丝的缝，让塑料别钻进去。缝宽一丝少一丝都是事。下面按结构、间隙、排气、选型四步讲。

司筒是个什么零件，先把三件套认全

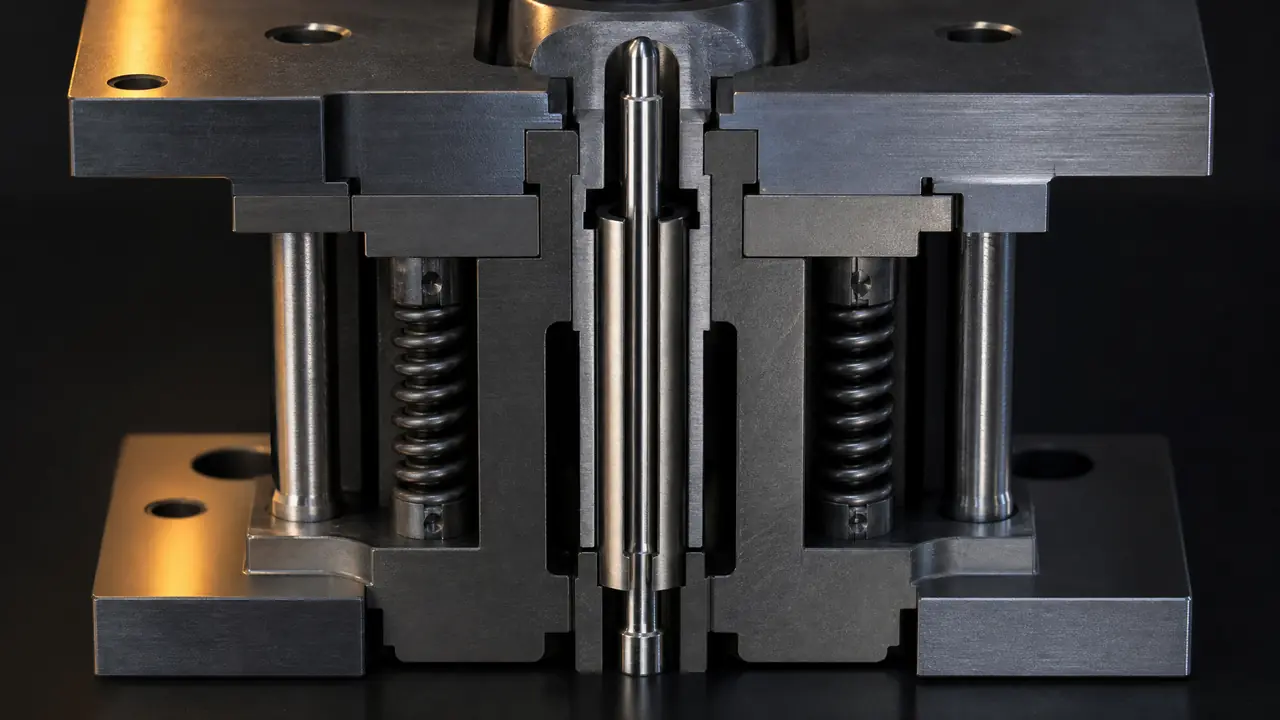

模具司筒是一根空心套筒，套在固定的司筒针外面，随顶针板移动，专门顶产品上的螺丝柱、定位柱这类带孔的凸起部位。拆开说，一套司筒结构是三个件：司筒本体、司筒针、固定司筒针的针压板。装配关系是关键——司筒针穿过顶针板和垫块，用压板锁死在下固定板上，全程不动；司筒装在顶针板上，跟着顶出油缸走。注塑的时候，司筒外圆成型螺丝柱的外表面，司筒针成型柱子中间的底孔，一动一静，靠的就是这个差速。

我抽屉里至今躺着一对报废件：Φ4 的司筒，内孔磨出螺旋状沟痕，就是间隙留大了，ABS 碎粉钻进去碾了一整晚。想先把司筒在整套顶出系统里的大图看明白的，可以翻这篇塑料注塑模具四大系统拆解，顶出只是四大系统之一，位置关系看一眼就清楚。

装模顺序也提一句。先装司筒针，锁紧压板，打表检查针头摆动，再套司筒。有人图快先装司筒再插针，针头一歪，装配时就把孔口刮毛了，后面怎么修都有痕迹。

司筒针与司筒的配合间隙，几丝之差定生死

司筒针与司筒内孔单边间隙取0.01毫米上下，PP、PA这类爱跑毛边的料收到0.008，超过0.02就是一圈毛边。司筒有两处配合要管：外圆对模板孔，起导向作用，单边0.01到0.02；内孔对司筒针，既导向又密封，单边0.008到0.015，按料定。ABS、PC正常取0.01到0.015；PP和PA66收缩大又软，毛边临界值低，得收着做。配合段长度也有讲究，一般取司筒针直径的两到三倍，短了顶出时晃，长了白花加工钱。

上个月修一副充电器外壳模，原设计单边留了0.03，PA66一开模，四个柱子孔全是毛边，客户拿缝衣针都挑不干净。收小到0.01，配硬质合金铰刀精铰，问题当场消失。这种数字教科书上不会细讲，都是试模试出来的。

还有同轴度。司筒针和司筒装完，同轴度最好压在0.02以内，不然顶出时针会别在孔壁上来回蹭。加工的时候让加工中心一次装夹，把司筒孔和针孔位一起做出来，比分开装夹再找正靠谱得多，这一点跟精密注塑模具控制公差的思路是通的。

排气没做够，司筒烧死只是时间问题

司筒位烧死多半是真空吸附叠加配合面拉伤，司筒针顶部往下留5到8毫米密封段，再往下开0.01到0.015毫米深的排气槽。螺丝柱是典型的深腔结构，注塑时气体挤不出去，开模脱模瞬间形成负压，柱子死死吸在司筒针上。配合面要是没硬度，一拉就咬。所以司筒针顶端要留一段密封段挡住塑料，密封段往下的非配合段绕圈开排气槽，深0.01到0.015，宽4到6毫米；司筒端面也可以对称开两条浅槽，把气引到分型面。

我自己烧过一回。一副四个 boss 的电池盒盖模，T1 试模顶出到一半突然卡死，顶针板推不动，油缸压力表飙红。拆开一看，司筒针和司筒咬成一体，表面拉出亮痕。原因有两层：模温没打上去，boss 冷得快，收缩抱死；配合面氮化层薄，一蹭见铁。处理办法是重新配磨到单边0.012，司筒针换成 SKD61 整体氮化、表面硬度 HV900 以上，模温机打到80℃再试，之后跑了半年没再出事。

材料上多说两句。玻纤料像 PA 加 GF30 这种，磨粒磨损凶，司筒针可以上镀钛或者粉末高速钢，寿命能翻几倍。别在这上面省钱，一支针百来块，停一晚机损失的可不止。

司筒和普通顶针，什么时候该用哪个？

带孔的受力凸柱直接用司筒，平面和筋位用普通顶针就够，别为了求稳全套上司筒，成本翻着倍涨。我的偏好很明确：柱高超过8毫米、又要打自攻螺钉的 boss，直接上司筒，没有第二选项，整圈受力，柱子不歪不白。反过来，分型面附近的平面顶出用司筒纯属浪费。

价格再补一句：常规规格的司筒加司筒针一对几十到两百块，看直径和长度，非标加长的更贵。一副模里司筒一多，加工和装配工时都跟着涨，该用的地方用，不该用的别凑热闹。

回到开头那副小家电的图。客户最后只改了四个顶出位：柱底加司筒，间隙收到单边0.01，司筒针顶部留了密封段、往下开排气槽，T2 一次过，量产到现在没再出过顶出问题。模具司筒这东西，设计图上就是两个同心圆，真正的功夫全在几丝的间隙和一条排气槽里。

常见问题

司筒针断了或者弯了能修吗？

弯了直接换，别矫直，矫完内部有应力，用不了多久又弯。断了更没商量，标准件便宜，重新配一根比焊接修复靠谱。想防断，司筒针根部留0.3左右的 R 角，顶出机构四根导柱别缺油，顶出偏心是断针的最大来源。

司筒位顶出发白怎么处理？

三个方向排查：boss 脱模斜度有没有做到0.5度以上；司筒内孔沿出模方向抛光到位没有；注塑端把顶出速度降一档试试。发白多半是包紧力大还硬顶，把斜度和光洁度补上，比调参数管用。

玻纤料做司筒位要注意什么？

玻纤对配合面磨损快，间隙取下限0.008左右，防止玻纤钻进去。司筒针建议镀钛，表面硬度能到 HV2000 上下，一套用下来寿命差别很明显。排气槽也要开得勤一点，玻纤料排气不畅更容易烧。

司筒能拼接加长吗？

不建议。对接焊过的司筒同心度没保证，顶不了几百模就别劲。模具空间不够时，正规做法是整体加长司筒配合段，或者把顶针板垫高重新算闭合高度。拼接省下的那点钱，抵不上一次停机。

延伸阅读

司筒孔在模板上怎么定位、跟垫块和顶针板的装配关系，注塑模具结构基本常识里有更完整的图解，配合这篇看更顺。
