开关模具精度要求多高？面板阻燃料的注塑要点

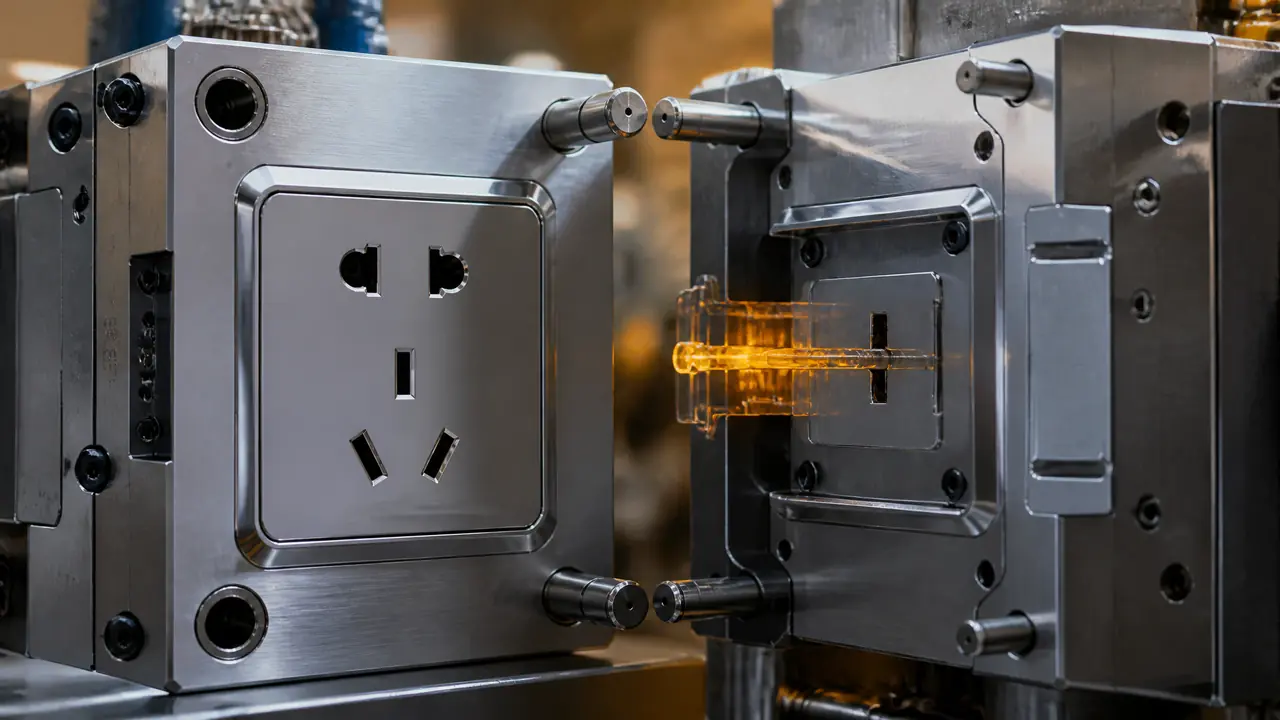

做开关插座面板的那套注塑模，行里管它叫开关模具。别看一块86型面板就巴掌大，精度要求一点不比精密件松。上个月有个做电工料的朋友拿两块板来找我，一块自己厂里开的模，一块品牌货，对着灯一照，差距全在熔接线和卡扣孔位上。他说模具钱没少花，就是没人告诉他验收该看哪里。

这类面板是双重身份。对用户是外观件，表面要亮，不能有流痕银纹；对装修工是结构件，卡扣要能装进底盒，反复插拔不断裂。两个身份叠一块，模具就得同时照顾光洁度和尺寸链。再看料，面板九成以上用阻燃料，PC或者PC/ABS合金，阻燃剂一加进去，注塑窗口立刻变窄。所以精度和阻燃料，就是这套模具的两道坎，这篇也围绕这两块展开。

开关模具的精度到底卡在哪几处

主要卡三处：卡扣孔位公差压在正负0.05毫米以内，分型面错位不许超过0.03毫米，外观面不允许肉眼可见的熔接线。三处有一处超标，装出来的插座就歪，或者一按就咯吱响。

先讲卡扣。国标86型底盒的孔距是固定的，面板的四个卡扣腿要插进去还留点余量，松了晃，紧了装不进。我们车间对卡扣孔位一般按正负0.05毫米收，关键孔距再加严到正负0.03。听起来苛刻，其实有原因：注塑本身有收缩波动，PC的收缩率大概0.5%到0.7%，模具开钢料的时候要把这半个点的缩放进去，收缩估偏差一点，成品就全歪。精密件怎么把公差控到0.01毫米，我之前拆过一套思路，面板模具的孔位控制是同一个逻辑，只是范围小些，感兴趣可以看这篇精密注塑模具公差控制到0.01mm是怎么做到的？全部拆解。

再看分型面。面板的正面一圈是不许有台阶的，摸上去要顺滑。分型面哪怕只错位0.05毫米，手指一划就感觉得到，装到墙上侧光一照还有黑影。行里对高要求外观件的做法是分型面做碰穿定位，配合面研配到红丹显示均匀。分型面的选法和避坑我在模具分型面怎么选？碰穿插穿、飞边和曲面分型一次讲透里写过，不重复，只提醒一句：面板这类件，分型面宁可多花两天研配，也别指望后期修。

外观面还有一条隐形的线：光泽度。同样是抛光，模具钢抛到镜面，打出来的板才有那种玻璃质感。低档面板用P20类钢材抛到1000目就交，光泽发闷；正规电工料厂普遍用S136或者2083淬硬到HRC48-52，抛到3000目往上。我摸过一块没用足功夫抛光的板，灯下像蒙了一层雾，客户当场就退回来了。

阻燃料为什么这么难伺候

阻燃料PC注塑前必须120℃烘够4小时，料筒温度控制在280到310℃，模温低于80℃，熔接线就藏不住了。干燥和模温这两步偷懒，后面全白干。

先说烘干。PC本身吸湿，加了阻燃剂以后对水更敏感，水分在高温下直接让分子链断掉，表现在制品上就是银纹、脆裂。去年秋天我们打一批面板，T1试模顶上一圈银纹，全组人围着查模温查射速，查了半天，最后发现是新料没烘透，烘料斗那一炉只烤了两小时。老老实实120℃补足4小时，再打，银纹一点没有。老实讲，银纹九成是料的问题，别一上来就怪模具。

再说温度。阻燃剂里有溴系也有磷系的，都是跟着PC一起熔融再分散，温度低了分散不开，面板阻燃测试过不了；温度高了阻燃剂分解，发黄、起泡，气味还刺鼻。我们常用的窗口是料筒280到310℃，具体看料的牌号，射胶速度压着打，剪切太猛一样会降解。

模温是第三道关。我有次做对比，同一副模，模温65℃打出来的板，浇口对面的熔接线灯下清清楚楚；提到95℃再打，熔接线基本找不到了。代价是周期从38秒涨到44秒，产能掉一截。所以模温不是越高越好，是拿外观换产能的买卖，得跟客户提前谈好。面板这种高光外观件，也有用热流道进胶把熔接线赶到非外观区的做法，原理和选型见这篇热流道模具是什么？注塑模具的高效浇注系统全解析，一副模多花几万，能省掉不少抛光返工。

试模阶段最容易翻车的是哪几步？

翻车最多的是困气烧焦、卡扣顶白、还有收缩估偏导致装不进底盒。三件事都能在T1之前预防，别等钢料开了再改。

困气是第一坑。面板中间有螺丝柱和加强筋，胶流过去最后汇聚在柱位附近，气排不出去就烧焦，一圈黑斑。我们的做法是在柱位根部加0.015到0.02毫米深的排气槽，太深会飞边，太浅没用，要靠试模一点点磨。好的模具师傅会主动在这些位置预留排气，差的图纸上看是干净的，试模必翻车。

顶白是第二坑。面板卡扣腿又细又长，顶出平衡没调好，一根腿吃力大，表面就顶出发白。调机的朋友都懂，顶出速度降一点、平衡度校一遍，多数顶白当场消失。要是结构上顶针位置就摆错了，那只能拆模改，一周时间没了。

第三坑最冤：收缩估偏，卡扣装不进底盒。料商给的收缩率是个参考值，实际跟模温、保压都挂钩，同一个牌号我们实测波动能到0.05%上下。稳妥的做法是开模前先打样件实测收缩，再修钢料。工程上把这个流程走细一点，验收的时候也就有据可依，整套从产品分析到图纸的规范动作，参考这篇注塑模具设计怎么做？从产品分析到模具图纸的标准化流程就够用了。

回头说我那朋友那两块板。差距真不在模具报价上，他花的钱不比品牌厂少，差在开模之前没人把公差、烘料、模温这几条白纸黑字定下来。开关模具这个行业，肯在细节上跟你抠数字的供应商，比报价单便宜两千块的供应商值钱得多。下回你再开这种面板模，先拿一块样品面板当验收基准，一条条对着比。

常见问题

一套86型面板的开关模具大概要多少钱？

行情浮动挺大。一模两腔的普通款，P20类钢材，大概8万到15万；高光镜面配热流道的，S136淬硬加多腔，20万往上也很常见。低于行情太多的报价，多半在钢材和抛光上动了手脚，后期返工的钱远超差价。

面板注塑开几腔合适？

打样阶段一模一腔，把收缩和工艺参数摸稳。量产的话行里普遍一模4到8腔，腔数越多尺寸越难统一，我见过一模12腔的面板模，八块板里总有两块色差和尺寸对不齐，最后还是拆成8腔的。

阻燃料打完有股怪味，是料不好吗？

不一定。阻燃剂受热多少会分解出味道，磷系相对轻，溴系重一些。烘料到位、温度不超标的情况下味道会小很多。要是打完板子放两天还有明显异味，那就要查料筒温度是不是超了，或者料本身回料掺多了。

这种模具寿命一般能打多少模次？

看钢材和保养。S136淬硬到HRC50左右的镜面模，正常保养打50万模次以上不稀奇，卡扣位的顶针和斜顶是易损件，大概每20万模次要检查更换一次。保养差的模，30万模次外观面就拉花了。
