模具分型面怎么选？碰穿插穿、飞边和曲面分型一次讲透

做了这么多年模具，我见过的返工里有一大半跟模具分型面有关系。最冤的一次是客户的一个收纳盒，产品图挺漂亮，分型面要在一个弧面上走曲线。钳工老师傅配模配了整整四天，红丹涂了擦、擦了涂，最后合模还是局部压不上。打出来的产品飞边像胡子一样一圈。客户问为什么别的厂报价比你低——因为人家直接把分型面做成了平面，外形改了一点点，客人自己都没发现。这单我亏了六千多，学费交得值。

后来我带徒弟，第一课不是讲结构，是让他拿着产品图找分型线在哪。找不对，后面注塑模具设计做得再漂亮都是白搭。今天这篇就把分型面这件事从原则到细节讲透：选择原则、飞边怎么来的、碰穿和插穿怎么分、平面和曲面怎么取舍。

分型面到底是个什么东西？

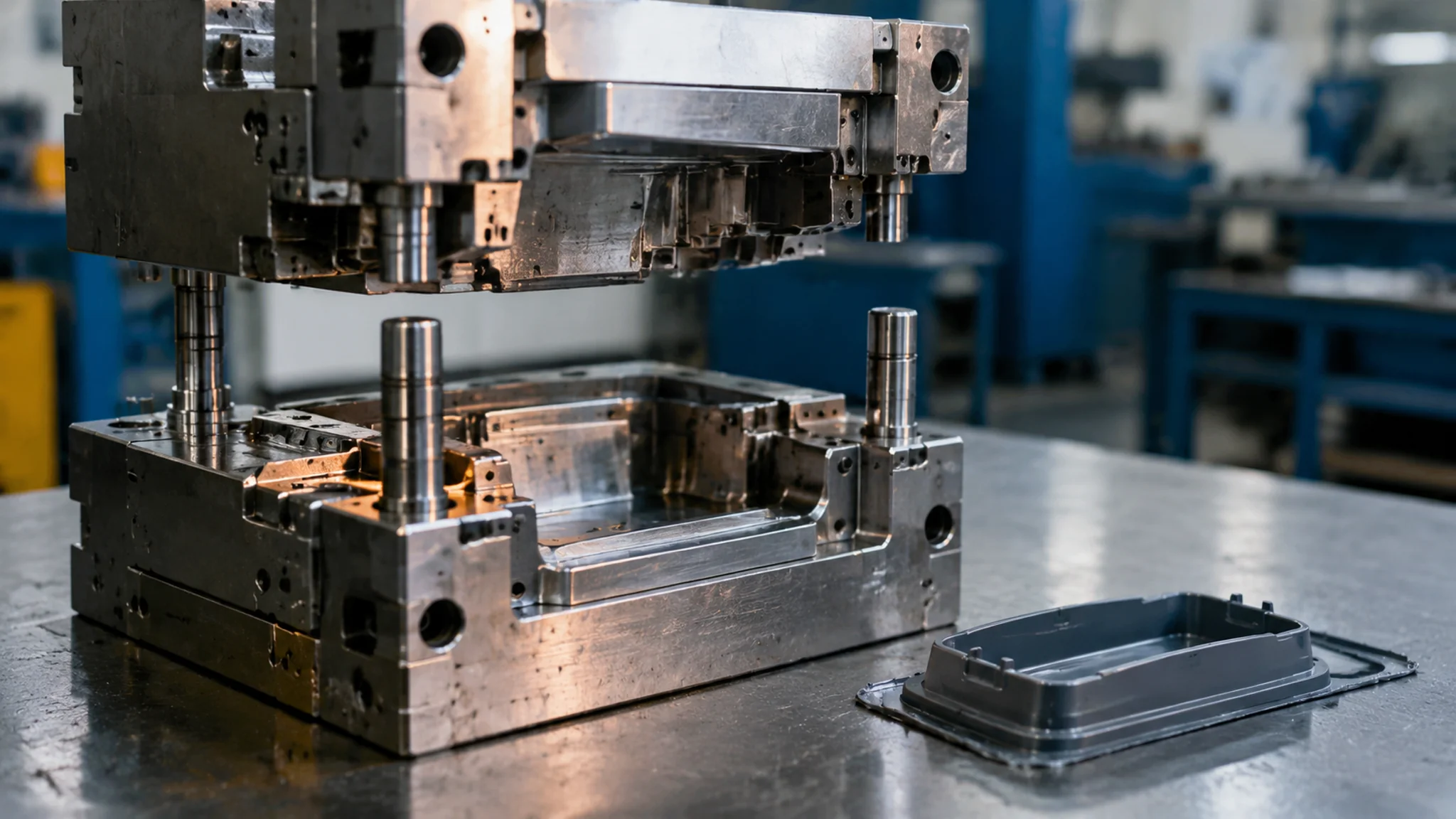

分型面就是模具打开时，动模和定模相互贴合、又相互分离的那个接触面。熔融塑料从两半模之间合拢出来的空腔里成型，产品从这个面上"脱壳"。它有三个任务：封住塑料不漏、让产品顺利留在动模一侧、把外观缺陷藏到不显眼的地方。

用生活里的东西打个比方：月饼模子压月饼，上下两半合起来那条印子就是分型线。注塑模具是一个道理，只是精度从毫米级提到了丝级——1丝等于0.01毫米，普通模具分型面的贴合要求能做到正负1到2丝，精密模要压到0.5丝以内。

顺便纠正一个常见误解：分型面不一定是平面。它可以是斜面、阶梯面，甚至跟着产品外形走的曲面。选哪种，取决于产品的形状、外观要求和成本预算。这个取舍后面单独展开说。

分型面选择原则，就这五条

核心五条：第一，分型线尽量选在产品最大轮廓处，不然后模勾住产品脱不了模；第二，有利于脱模，产品开模后要留在有顶出机构的那一侧；第三，方便排气，分型面是天然的大排气通道；第四，保加工精度，能平面磨出来的绝不曲面配；第五，照顾外观，分型线放在不显眼的棱线或非外观面。

第一条是物理规律，没得商量。我见过一个饮水机托盘，设计院出身的小伙子把分型面放在了侧壁中间，开模一瞬产品卡在两半模之间纹丝不动——底部轮廓比分型处大了4毫米，等于倒扣。改模?改不了，那套模直接报废重开，损失小十万。

第五条最见功力。做家电外观件的都知道，分型线在产品正面就是客诉，在底面棱线就是行业惯例。有个取巧的办法：跟产品设计师商量，在外观面根部做0.3到0.5毫米的一段直面再走分型，飞边再难看也藏在转角里。设计师一般会同意，因为这对产品功能零影响。

排气这条很多人忽视。塑料熔体充填速度极快，型腔里的空气排不出去会被压缩升温，烧出糊斑。深腔薄壁产品对排气尤其敏感。分型面走位走得好，等于免费获得一圈排气槽——通常在分型面上铣0.02毫米左右深的槽做排气。想系统了解模具的气体从哪来到哪去，可以翻翻注塑模具结构那篇。

飞边是怎么来的？分型面表示这锅不能全背

飞边就是熔融塑料钻进分型面缝隙、冷却后形成的薄片废边。三个来源：分型面本身贴合度不够、锁模力压不住注射压力、模具磨损变形。跟分型面直接相关的是第一个——平面度做不好、配模不到位，注射压力一来塑料就见缝就钻。

老实讲，我干这行头两年一直以为飞边就是注塑工调机的问题。直到自己经手一套模才知道，钳工配模的手艺占了一大半。好的配模师傅用红丹着色检查，接触点要均匀致密，合模后0.03毫米的塞尺塞不进去。差一点的师傅糊弄一下，模面中间虚压，量产三个月飞边准时出现——因为高压塑料反复冲击，虚压的地方越来越松。

这里给个实测数据：PP料的家用周转箱模具，分型面平面度从5丝收紧到2丝，同样的注射压力，飞边从周边一圈变成局部零星，去飞边的人工从每箱0.8元降到0.2元。别小看这6毛，一个月十万箱就是六万块。所以谈模具价格的时候，问一句分型面怎么加工、平面度保证多少，比砍三千块单价有用得多。

当然锁模力也得够。一个简单的估算：型腔投影面积乘以型腔平均压力，再留20%余量。投影面积怎么来的、受力怎么算，这篇模具结构设计的关键点里写得细。锁模力不够，分型面做得再平，合模瞬间也会被撑开一条缝——飞边照样出来，而且是整圈均匀的飞边，一眼就能跟配模不良区分开。

碰穿和插穿，一字之差天壤之别

碰穿是封胶面垂直于开模方向，动定模上的封胶块面对面顶在一起；插穿是封胶面与开模方向成一个斜角（或平行），动定模的封胶部位像插销一样斜着插进对方。碰穿加工简单、配合要求相对宽松；插穿强度好、能做成斜面的产品结构，但配合角度和加工精度要求高得多。

这俩词是拆模软件和钳工嘴里的高频词，很多新人分不清。我给徒弟的判断口诀是：看封胶面法线和开模方向的夹角，0度就是碰穿，有斜度（一般3度以上）就是插穿。垂直顶的叫碰，斜着进的叫插，你想象一下这两个动作，画面感很强，不会忘。

说一个真实的翻车。一副打印机盖板模，侧壁有个方孔，我在UG里做分型时图省事，碰穿面直接做成了0度贴合。试模没问题，打到八千模，碰穿面边缘开始起毛刺，一万五千模的时候碰穿位出现飞边。原因：0度碰穿在反复开合模的撞击下，边缘很快压塌变形。后来改成5度插穿、单边留0.02毫米配合间隙，做到三十万模没出问题。这之后再做碰穿，凡是量产五万模以上的，我都主动做2到3度的插穿，哪怕多花两个工时。UG里的具体操作思路在UG模具设计学习路线里提过，这里不展开。

插穿的角度有讲究。太小（2度以下）加工装配都难受，容易咬死刮伤；太大（超过10度）封胶的有效面积变小，反而容易漏料。行业里做3到5度的居多。另外插穿面的表面粗糙度要压到Ra0.8以内，最好是磨出来而不是铣出来——铣削刀纹在斜面上就是一条条储料沟。

平面分型还是曲面分型？我基本都选平面

我的倾向很明确：能用平面分型绝不用曲面。平面分型可以用平面磨床直接磨出来，效率高、精度稳定、配模容易、修模便宜。曲面分型要五轴或三轴铣削加工，再由钳工手工研配，周期长一倍以上，精度靠手艺，一旦磨损修复成本极高。只有产品外形本身是连续曲面（比如球状瓶盖、人形玩具）时才被迫用曲面分型。

具体对比一下账。同样是300毫米见方的模坯，平面分型：平面磨两小时完工，平面度轻松2丝以内，费用大概800元。曲面分型：五轴铣六到八小时，再加钳工研配两天，费用奔着6000元去，贴合度还得看师傅状态。三倍的价差，换来的是产品外形那条分型线可以完全贴着曲面走、外观上不硌眼。值不值，看产品卖多少钱。

曲面分型还有个隐藏成本：飞边。曲面贴合的密封性天然不如平面，高压之下塑料更容易钻缝。做曲面分型的模具，我建议注射压力保守设定，保压切换点提前，宁可产品略欠一点也不要顶满——曲面分型面上的飞边手工清起来是真的痛苦，弧面上的毛刺连刮刀都很难下口。

折中方案是阶梯分型：主体平面，局部跟着产品结构走台阶。加工量比纯曲面小，密封性也好，做面板类产品的模具用得很多。但注意一条铁律：分型面穿过台阶转角时，动定模要么都尖角对尖角，要么都清角，绝不能一尖一圆——不然合模干涉，直接撞模。撞一次模，钳工两天的活就出来了。

分型面上的排气：不花钱的良品率

分型面是注塑模具最大的一条天然排气通道。在分型面上围绕型腔铣出深度0.01到0.03毫米的浅槽，气体随充填过程被推到这里排出去，能直接消掉困气烧焦、缺料和气泡。这个加工成本几乎为零，但很多便宜模具就是省了这道工序。

深腔产品最吃这个。我手上一个笔筒模，腔深120毫米，没做排气槽之前，筒底十个里有两三个有糊点。加了0.02毫米深的排气槽，糊点率降到千分之三以下。0.02毫米听起来夸张——头发丝的三分之一——但PP熔体在正常注射压力下钻不进去，空气却能被挤出来，这个尺度就是排气工艺的精髓。深度按塑料流动性定：流动性好的PP、PE取0.02毫米左右，流动性差的PC、POM可以放到0.03到0.05毫米。

排气槽只铣在定模一侧（气体最后聚集的那侧），别两边都铣，两边都铣等于给自己留了一条飞边的温床。这也是老师傅带新人的必考点。型腔之外的排气槽可以加深到0.2毫米以上做储气仓，让气体有个缓冲的去处。

常见问题

模具分型面一般做在产品的什么位置？

多数做在产品沿开模方向的最大轮廓线上，这样开模瞬间产品两边都不勾。实际操作里还要兼顾外观和顶出：外观面尽量避开分型线，产品开模后要留在有顶针的那半模。这两条跟最大轮廓冲突时，就得靠侧抽芯或者改变产品拔模来调和。

分型面有飞边怎么处理最快？

先判断来源。整圈均匀飞边，多半是锁模力不够或注射压力过高，调机就能救；局部定点飞边，基本是分型面贴合不良或磨损，要上模拆下来研配修复。临时救急可以适当降低保压压力，但治标不治本，量产模具还是得送回去修模面。

碰穿和插穿哪个寿命长？

量产模具插穿寿命明显更长。碰穿是垂直撞击，几万模后边缘容易压塌。插穿带斜度，开合模是滑动配合，冲击小磨损慢。但插穿加工精度要求高，小批量模具做碰穿更经济，五万模是个大概的分界线。

曲面分型面那么贵，什么时候非用不可？

产品外形本身就是连续曲面、且这条线要出现在外观上的时候。典型例子：球面瓶盖、公仔玩具、仿生造型的家电手柄。这些产品找不到一个能隐藏分型线的平面位置，只能让分型面跟着外形走。能用平面就用平面，这是我对徒弟说得最多的一句话。

分型面的配合间隙一般留多少？

分型面主体要贴合到零间隙，靠平面度保证，塞尺0.03毫米塞不进去为合格。插穿位配合间隙通常单边0.01到0.03毫米，看模具大小。间隙太小开合模刮伤，太大封不住胶漏料，这个度全在钳工手上。

写到这，想起中国模具工业协会公开的行业数据：2024年中国模具行业营业收入已超3400亿元（中国模具工业协会官网），其中塑料模具占了半壁江山。这个盘子里的每一套塑料模，开工第一笔都画在分型面上。想再往深了学的，维基百科上关于Mold (tool)的词条可以当英文材料读，另外注塑模具加工流程和精密注塑模具公差控制这两篇跟本文正好凑成一套：一个讲分型面怎么加工出来，一个讲精度怎么锁住。

我个人的偏见：分型面是整套模具的良心。报价单上它只是几行加工费，真出问题的时候它是整套模的生死线。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
