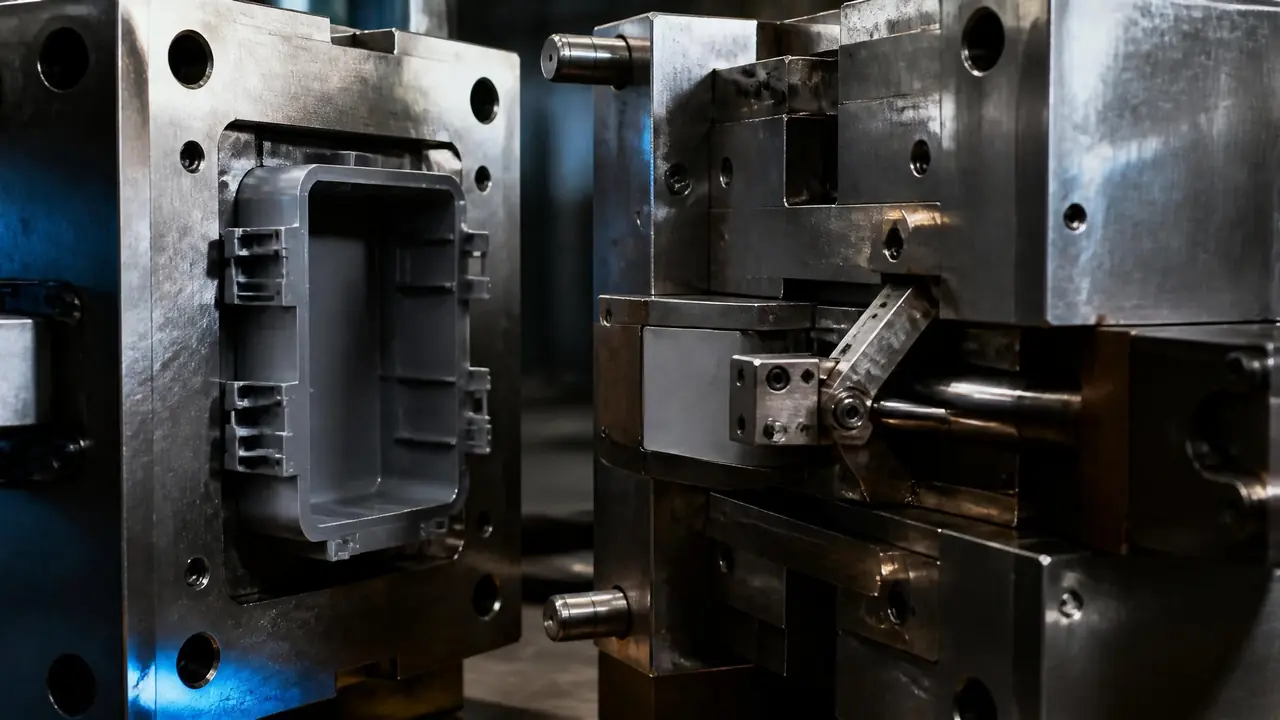

模具倒扣是什么？侧凹侧凸的脱模解决思路

客户发来一个带卡扣的塑料外壳，报价师傅瞄了一眼就说：这里有模具倒扣，得加滑块，模具费往上加。旁边新来的同事一脸懵，倒扣是个啥，扣在哪里？其实不复杂，塑件上凡是「顺着开模方向直接拔不出来」的凹的凸的部位，行业里都叫倒扣。卡扣、侧面的散热孔、螺丝柱上的防转筋、瓶盖内圈的螺纹，全在这一类里。

我入行第一年吃过亏。一个面板件，卡扣深度做了 1.2mm，图省事没跟客户提倒扣的事，试模的时候件死死咬在模腔里，顶针顶得发白都出不来，最后拆模用铜棒敲。那一套模的卡扣位全部返工，改滑块多花了将近两万，前后拖了十来天。从那以后我看图第一件事就是扫倒扣。

倒扣到底卡住了什么

倒扣是塑件轮廓在开模方向上的「负脱模角」部位，凹进或凸出都会钩住钢模。判断办法很简单：把产品往开模方向投影，投影轮廓有咬合的地方就是倒扣。具体拆开看，常见就这么几种。外侧卡扣和侧孔，属于外倒扣，一般靠滑块解决；内侧卡扣、螺丝柱倒扣筋，属于内倒扣，多半要上斜顶；瓶盖螺纹属于环形倒扣，最麻烦，得旋转退扣或者强制脱。

有个土办法特别好用。把 3D 图摆在开模方向，用手电沿模架开合的方向照一遍，凡是照进去光却被产品挡住阴影的区域，就是潜在的倒扣位。我们车间评审就用这招，比软件分析直观，两分钟扫完一个件。

解倒扣的先后顺序：能躲就躲，躲不开再上机构

顺序就五步：改产品避开、调分型面借位、外侧用滑块、内侧用斜顶、软胶小倒扣强制脱。越靠前的方案越省钱，上机构是最后的办法，不是第一反应。很多所谓「必须做滑块」的倒扣，其实产品端改一改就没了。卡扣根部加个 0.3mm 的让位斜角，或者把卡扣方向旋转 15 度对准开模方向，一套滑块就省下来了。

第二步是动分型面。侧孔这种结构，如果把分型面沿着孔的轴线走，孔的一半留在前模一半留在后模，倒扣自然就解开了，一分钱机构不用加。代价是分型面变复杂，碰穿位变多，飞边风险上来了。这里面的取舍，可以看看之前写的模具分型面怎么选，碰穿插穿那些坑讲得比较细。

躲不开的，外侧倒扣上滑块，靠斜导柱带着滑块在开模时往外让位。行业里斜导柱角度普遍做 15 到 22 度，角度太大滑块咬死，太小行程不够。内侧倒扣上斜顶，斜顶本体既是顶出杆又是侧向滑块，角度一般压在 6 到 12 度。这套机构的细节，模具斜顶的设计要点那篇拆得更透，斜顶烧死、粘胶的处理都写了。

遇到抽芯行程特别大或者产品深腔的，滑块还得升级成油缸抽芯。注塑模里浇注、顶出、冷却、抽芯四大系统是联动的，倒扣方案改一版，冷却水路常常得跟着让位，这也是倒扣越晚定，模具越难画的原因。

滑块和斜顶怎么选？

一句话：外倒扣用滑块，内倒扣用斜顶，行程大、倒扣深优先滑块或油缸，行程小于 1mm 的浅内扣斜顶最顺手。两者不是竞争关系，是分工关系。真实的差别在成本和翻车概率上，我按自己做下来的感受列一张表。

说实话我更「怕」斜顶。滑块出问题一般是慢性的，斜顶出问题是急性的——注塑到第八万模，斜顶和模芯配合同一角度没留足间隙，胶粉一积，直接烧死在模里，整套模停线等线切割。斜顶配模段的间隙，我们现在的习惯是单边留 0.02 到 0.03mm，宁可稍微渗点胶也不敢做死了。

强制脱模不是省钱的万能钥匙

PP、PE 这类软胶，倒扣量在 0.5mm 以内的卡扣可以强制脱模，硬胶 ABS、PC 别碰，拉白开裂是分分钟的事。省下的是机构钱，赔上的可能是整批外观不良。矿泉水瓶盖内圈螺纹就是个典型，PP 料，螺纹深度多半不到 0.8mm，靠瓶盖自身的弹性变形硬顶出来，行业里跑了十几年都这么干。

但我见过翻车的。有个客户的产品是 ABS 面壳，设计师在内部加了一圈 0.4mm 的卡扣，想着量小强制脱算了。试模出来件件卡扣根部发白，客户验货直接判不良。回模房把内扣改成两节斜顶，模具价多花了八千多，可是量产稳定了。所以强制脱这个事，料性说了算，不是胆子说了算。

螺纹倒扣再往下分一层：硬胶内螺纹走液压马达加齿条旋转退扣，成本高但稳；产量小的，干脆做成螺纹嵌件，成型后人工拧出来，一件多几秒钟人工，比一套旋转机构便宜得多。上次去看一套香水瓶盖模，就是选的人工拧嵌件路线，老板算过账，日产量三千以内根本不值得上马达。

回到开头那个让新同事发懵的场景。倒扣本身不可怕，可怕的是评审时没人提，等钢材都上了机床才发现要加机构。图纸到手，先拿手电扫一遍投影，再把料性问清楚，五个方案从省钱到花钱挨个过，基本不会踩大坑。

常见问题

倒扣量多少以内可以不用做机构？

看料。PP、PE、TPE 这类软胶，倒扣 0.3-0.5mm 的卡扣通常能强制脱。ABS、PC、PMMA 这些硬胶，超过 0.2mm 就建议上斜顶或滑块，别赌。拿不准就打手板掰一下，比争论有用。

一套模里滑块和斜顶能混用吗？

太常见了。外壳类产品往往外侧三四个卡扣用滑块，内部柱位防转筋用两节斜顶，同模共存没什么禁忌。要注意的是抽芯顺序和顶出时序，前模滑块必须比开模先动作，顺序错了会拉烂件。

斜顶角度是不是越大行程越大越好？

不是。角度越大，斜顶在顶出时受的侧向力越大，磨损和烧死风险直线上升。行业普遍把角度压在 12 度以内，行程真不够时宁可加长斜顶的导滑段，也别硬加角度。

产品评审时倒扣问题该谁提、什么时候提？

模具厂在报价前的 DFM 评审就该提，越晚代价越大。开钢后再改倒扣方案，重画、重订料、重开粗，一套流程下来十天起步。客户端设计师最好在出图前自己先跑一遍拔模分析。
