模具导套怎么配导柱？配合公差与磨损更换

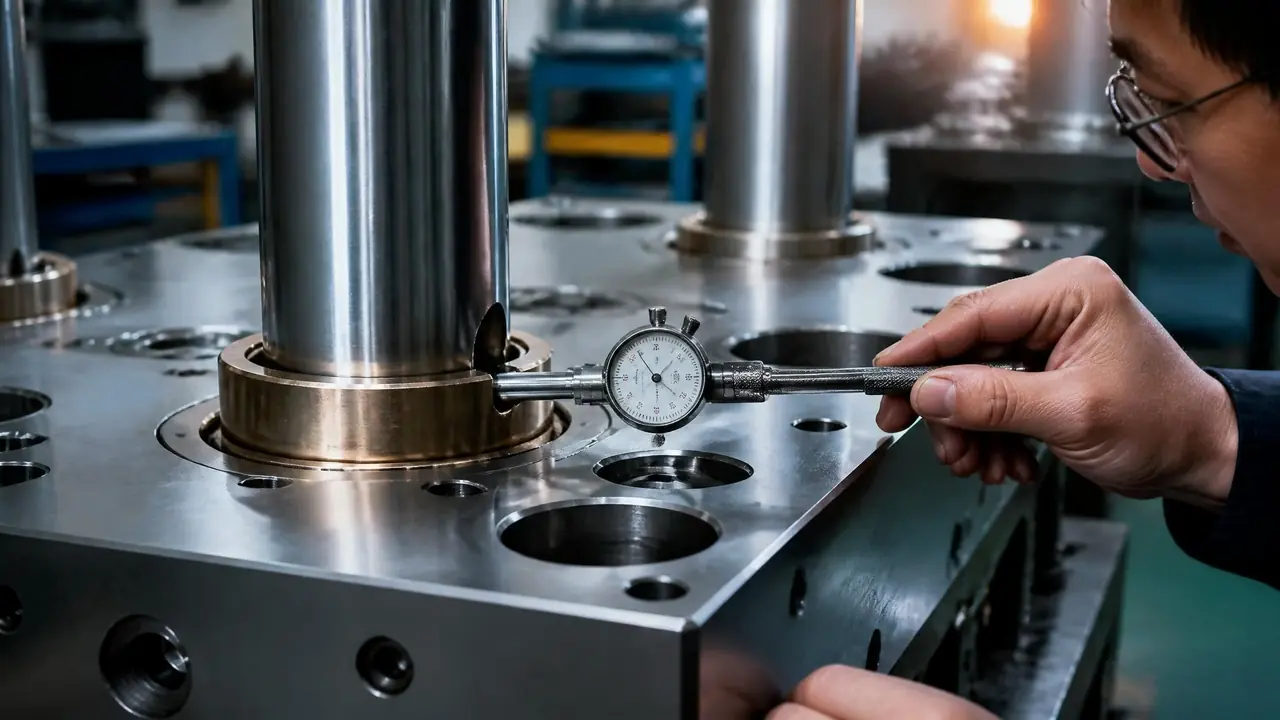

上周有位开注塑厂的老板来找我，说ABS面板的毛边越修越多。我让他别吵，先拿内径量表去量模具导套。一量，导套内孔磨大了差不多0.04毫米，上下模合拢是歪的，毛边当然压不住。问题不在人，在导向。

导柱导套这套东西，平时没谁多看它一眼。可它一松，整副模具跟着遭殃：分型面啃伤、顶针别断、制品壁厚一头厚一头薄。它在整套模具里的位置和分工，这篇模具结构图解捋得很细，没概念的可以先翻一眼再回来。

导柱导套的配合公差怎么定？

导柱固定端按H7/k6压进固定板，导向端与导套之间留0.02到0.05毫米间隙，导套外圆用H7/r6过盈压入模板，三处公差别混用。这套配合是国标里现成的，行业里照抄就行，关键是别张冠李戴。

先说间隙。常见导柱直径φ16到φ50，模越小，间隙取得越小。φ25的柱子配f7的套，实测间隙大概在0.02到0.04毫米，手推导柱有轻微阻力、能顺畅滑到底，这个手感基本就对。φ40往上的大模，间隙可以放到0.05毫米上下，再大合模就要偏了。

间隙还跟模温挂钩。我们做PC件那阵，模温机烧到100℃出头，导柱受热伸长，间隙留小了合模发涩，放到正常范围的上限才顺。精密模定间隙之前，先问清楚这副模平时跑什么模温，再去查表。

翻车最多的是装反。去年邻厂一个学徒把固定端当导向端往套里压，H7/k6本来就有过盈的趋势，硬压进去导柱直接鼓了个包，整根报废。其实两端的公差带不一样，拿不准就用卡尺量柱子两头，直径略粗的那头是固定端，装在压板那一侧。

导套本身的选型也有讲究。直导套最便宜，模板厚的时候用带肩导套，肩面顶住模板省得压过头。自润滑导套内壁嵌石墨或用铜合金，适合跑得勤、不方便停机打油脂的模。我给高速模配过含油铜套，头三个月确实顺，就是价格翻了一倍还多，值不值看你的停机成本。

导套磨损的三个报警信号

合模发闷带异响、制品分型面出现规律性拉毛、导套内孔磨大0.03毫米以上，三条占一条就拆下来量，别等导柱烧死在套里。磨损是渐进的，等你看见毛刺，导向已经在偏载下跑了好一阵。

说个上个月的实数。那副φ25导柱的面板模，新导套内孔量出来25.02上下，旧件量到25.048，磨大了快0.03毫米，制品分型面每模都在同一个位置拉毛。换上新套，毛边当场就压住了，前后不到半天。

现场还有两个土办法。一个是红丹检查：导柱薄薄涂一层红丹，手动合模再开模，看套内接触斑点，斑点只在口部一圈，说明套已经磨成喇叭口。另一个是指甲刮：导柱表面能挂住指甲，就是拉伤了，光靠眼睛看亮不亮看不出来。

顺带说材质。正经导柱是20钢渗碳淬火，表面硬度HRC58到62；导套多用T8或T10A，淬火后HRC55往上。市面上十几块一只的杂牌套，硬度也就HRC45上下，装上去半年就拉毛，这个亏我吃过，后来只买带热处理报告的。导向磨损失效的账要算到修模和报废品上去，这篇模具寿命手册里算得很细，值得对照着看。

自己动手换导套，还是发回模架厂？

模板孔没超差、手上有压装工具，自己换，半天搞定；模板孔拉伤或磨超差，发回模架厂镶套修复更稳，这钱别省。判断只看一条：孔还圆不圆，尺寸还在不在公差里。

自己换的流程不复杂。旧套先用拉马退，退不动的把模板整体加热到150℃左右，孔涨开了轻轻一磕就下来。千万别拿焊枪对着孔口猛烤，局部一退火，模板那块以后就是软的，压新套照样拉伤。

装新套我习惯对角预装。四只套都浅浅压进去两三毫米，插上导柱晃一晃，四角阻力一致再正式压入。要是先压死一只，另外三只就容易别劲，装完合模发涩，又得拆。压完手动合模走十个来回，顺滑无卡滞，才算完。

工具不用多讲究。台压机最好，没有就用一根垫块加丝杆做的土拉马，再配一块百分表，压的时候盯着套口跟模板面的平行度，偏差控制在0.02毫米以内。我见过有人拿锤子隔着木方硬敲，套口敲出毛边，压进去看着没事，用一个月就咬柱。

成对更换这点要较真。旧套配新柱，或者反过来，配合间隙立刻就不是设计值了，等于花钱买偏载。除非那根柱刚换不久、量过实尺，间隙差在0.01毫米以内，才允许单边换。

话说回来，那位老板的毛边问题，根子就是导套磨了没人在意。导向件不贵，一对φ25的套也就几十块钱，可它撑着整副模具的合模精度。下次再碰到毛边压不住，先别急着调锁模力，拿内径量表去量导套，五分钟就有答案。

常见问题

导柱导套用什么材料才耐用？

导柱主流是20钢渗碳淬火或GCr15轴承钢，表面HRC58到62；导套常用T8A、T10A。下单时让供应商附热处理报告，光看表面亮不亮没用，硬度不够的套子用三个月就拉毛。

导柱和导套必须成对更换吗？

建议成对。旧套配新柱，配合间隙马上就不对，等于花钱买偏载。除非柱子是刚换的、量过实尺，跟新套的间隙差在0.01毫米以内，才允许单换。

一副模具一般装几根导柱？

中小模具四根是标配。大模有人加到六根，或者用两粗两细做防呆，细的那对装反了根本合不上模，上下模装错的低级事故能少一大半。

导套发热、合模发涩正常吗？

偶发发烫先查润滑。干磨是大忌，装配时导柱抹一层二硫化钼锂基脂，跑得勤的模每隔几万模次补一次。发涩还继续打，导柱很快就烧死在套里，那时候就不是换套的事了。
