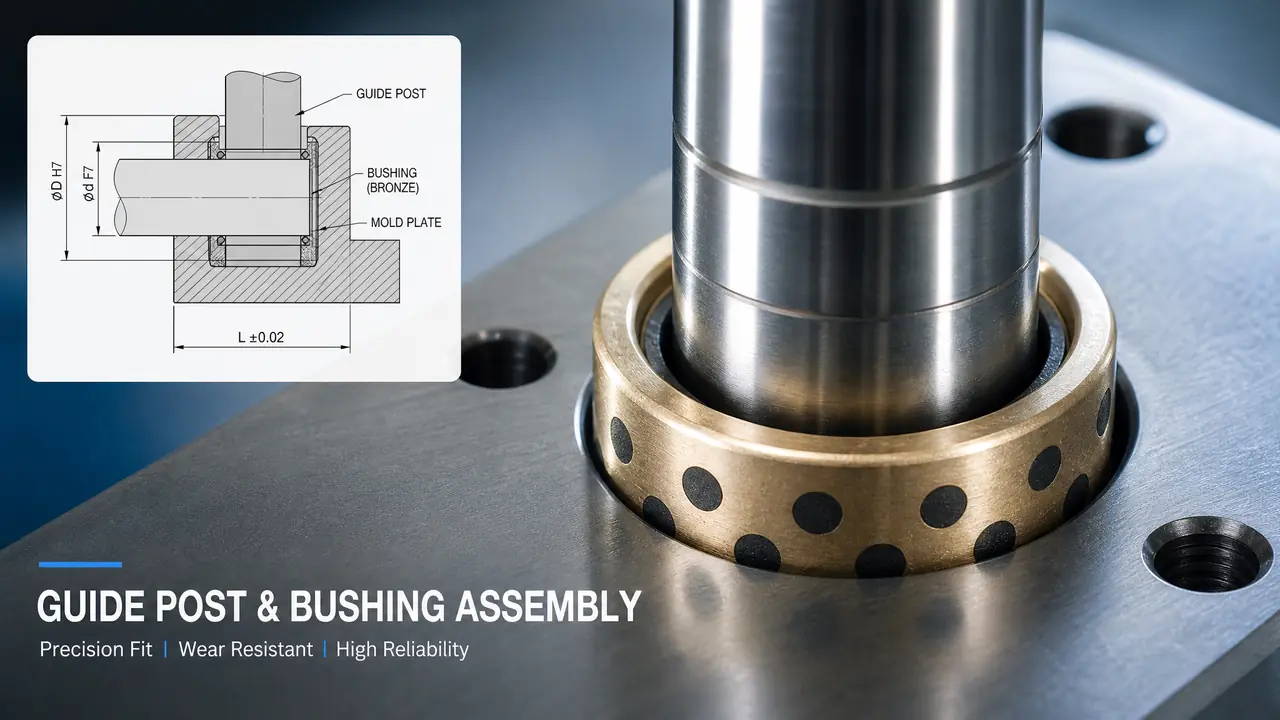

模具导柱导套怎么选怎么装？车间老师傅的公差与装配经验
直接给结果：导柱导套按H6/H5过渡配合选、装的时候热套不硬敲、验收盯垂直度0.008毫米这条线，三件事做对，一套模用五年不出导向事故。选错了省的那三百块，修一次型面就是上万。
上个月邻厂一套奶茶杯模拉伤了型腔，拉根因就是导柱压进模座的时候歪了两道，合模一万多次以后导柱和导套咬死，40多米每分钟的开合模速度下型芯直接怼进型腔。老板打电话找我去看，我拿塞尺一插导套端面，心里就有数了。模具导柱导套这东西，报价单上一副模也就占三五百块，可它撑着整套模的合模精度，出事就是大事。
干装配十九年，我的态度一直很明确：导柱导套不能当杂件买，得按精度件管。这篇文章把我装模压模这些年的选型账、公差表和装配手感一次写完，照着做能少走弯路。
选型：先定精度等级，再定结构形式
选导柱导套先看模次要求：五万模次以内选SKD61渗氮导柱配GCr15导套，三十万模次以上上合金钢整体淬硬，精度统一按H6/H5过渡配合，别贪便宜买一级精度以下的杂牌货。这套组合是我拿三套模对比出来的，实打实的数据。
常见结构就三种：带头导柱、带肩导柱、可拆卸导柱。中小模（160吨以下机台用的）我清一色用带头导柱，加工便宜、压装简单；带肩的在两侧承受侧向力的时候用，比如滑块模；可拆卸的那种，大型模上模座太重吊不动的场合才装。你按模架大小对号入座就行。
导柱直径怎么定？跟着模架走。标准模架2530的配φ20导柱，4045以上配φ32到φ40。有老师傅凭手感加粗，我以为没必要，模架厂开模的时候已经算过强度，你加粗了反而跟导套孔位对不上。倒是有一处我会主动加料：滑块模和斜顶多的模，侧向力大，导柱至少加粗一号，这个钱不能省。
材质和硬度我列个表，这是去年跑配件市场一家家问出来的行情：
| 材质 | 硬度 | 单价（φ32×200） | 适合场景 |
|---|---|---|---|
| 20钢渗碳淬火 | HRC58-62 | 60-90元 | 小模、试制模 |
| SKD61渗氮 | 表面HV900以上 | 150-220元 | 五万模次内注塑模 |
| GCr15轴承钢淬火 | HRC60-64 | 120-180元 | 冲压模主流选择 |
| 合金钢整体淬硬+镀硬铬 | 芯部HRC45表面镀铬 | 260-380元 | 三十万模次以上 |
我更偏向SKD61渗氮这套，原因是它芯部韧、表面硬，装的时候不易崩边，长期开合模表面那层渗氮层磨掉了还有芯部顶着。有人跟我犟GCr15便宜，我说冲压模你用GCr15没错，注塑模模温80度上下天天烤，轴承钢的热膨胀系数和模座不完全一致，温差大了合模会发涩。这话是我装一套PP餐盒模时实测的，模温一上70度合模阻力明显变大，换了SKD61的才顺。
对了，说句跑题的。买导柱的时候顺手让卖家把导套内孔的圆度报告发你，正经厂都留档。不给报告的，八成是外协拿货贴牌的，我吃过这个亏，三根导柱里一根椭圆0.015毫米，装上去三个月就咬。
公差与配合：0.01毫米定生死
导柱与模座孔用H7/k6过渡配合，导套外圈H7/k6、内孔H6配导柱g5或f7，滑动间隙控制在0.01到0.02毫米，量这个得用内径量表别拿卡尺糊弄。配合松了晃、紧了咬，全在这几个字母里。
展开讲。导柱压入端直径做k6公差（上偏差+0.018、下偏差+0.002，以φ32为例），模座孔做H7，压进去是轻度过盈到零间隙，靠摩擦力抱死，不打销钉也稳。导套内孔和导柱导向段之间留油膜间隙，我自己的手感是0.012毫米最舒服，倒进导套里导柱能靠自重匀速下滑，不快不慢。
怎么验？三步。第一，塞规通止规过导套内孔；第二，导柱插进导套竖起来，靠自重下落到底的时间在2到3秒，快了间隙大慢了间隙小；第三，上机前拿千分表打导柱母线，表座吸在模座上，转一圈读数差不超过0.008毫米。超过0.01毫米就退回装配重来，别指望"跑合跑合就好了"，咬了就是整套模的事。
有个细节没人教：导套压入模座之前，把模座孔口倒角0.5×45度再压，不然压入过程孔口会起卷边，卷边刮导柱外圆，装上去看着没问题，开合模两千次就开始拉毛。这个坑我踩过，一套模返工加订料耽误了十一天，客户那边T1试模35天的排期差点泡汤。
导向件这块想再往深看结构布置的，导柱和内导柱怎么分工、四角还是中央布置，可以翻翻模具导向机构怎么设计？导柱导套与内导柱的配置门道，那边讲设计端，我这篇讲装配端。
装配与验收：热套别硬敲，千分表说话
装配导柱导套用热套法：导套150度油浴加热三十分钟趁热套入，导柱用压力机以5到8兆帕匀速压入，全程禁止铁锤直接敲，敲歪0.02毫米肉眼根本看不出来。这是装配环节唯一正确的做法。
老师傅时代讲究"一锤定音"，我年轻的时候也这么干过，后来吃过亏才改的。锤子敲的冲击力是斜着下去的，导柱歪了你当时不知道，试模头几模没事，量产两个月开始拉伤型面，查到根因得亏一半利润。现在我车间里规矩定死：谁拿锤敲导柱，罚当天保洁。
热套的具体做法：导套放机油里加热到150度（别超180度，渗氮层会退火发软），保温三十分钟，趁热压进模座孔，冷缩以后自动抱死。导柱用小压力机压入，压之前在压入端抹一层薄薄的二硫化钼锂基脂，压入过程要匀速，中途卡顿立刻停，退出来检查是不是孔口毛刺。
压完验收三道线，写在车间的验收卡上：
一，垂直度。千分表打导柱母线全圆周，读数差≤0.008毫米；二，平行度。上下模座对合，四组导柱导套同时插拔顺畅，插拔力手感均匀，单边卡滞不行；三，合模空跑。不装型芯空合模五百次，拆开看导柱表面，只允许均匀油膜不允许亮斑。亮斑就是局部接触，八成是孔位加工偏了，得回镗。
易损件备库这个事也顺嘴提一下。导柱导套属于坏了就得马上换的件，断供一天机台就停着，一天损失比备件钱贵十倍。怎么列清单、哪些件该常备哪些随用随买，模具五金配件清单与备库指南：导柱顶针弹簧怎么备货不吃灰里有一张现成的表，我照着改了库存下限，去年一年没断过供。
采购渠道我也对比过。去年十月份我拿同一张φ32的图，跑了三家比价：本地配件店210元一根，货期半天；工业品平台170元，货期三天；东莞配件街168元但要凑运费，来回三天。模具配件批发怎么拿货最省？顶针弹簧导柱浇口套三大渠道比价实录里的结论和我跑出来的一致：急件走本地，常规补库走平台，单次拿五根以上才值得跑批发。
拉伤的那套奶茶杯模最后花了一万二修型面，加上停机十天，前后小两万没了，根因就是当初装配省了一台压力机的搬运功夫。导柱导套是整套模具里最不起眼、又最能出大事的零件，选型按模次定材质，公差按H6/H5卡，装配靠热套不靠锤子，验收用千分表不用眼睛。这三百块的东西，值得你按精度件的标准伺候它。
常见问题
导柱导套用多久需要换？
看磨损不是看年头。我的经验是每十万模次拆下来量一次导柱导向段直径，磨损超过0.02毫米就换。平时点检看两个信号：合模阻力明显变大、导柱表面出现拉痕或亮斑，出现任何一个就提前换，别等咬死。
导柱装歪了能修吗？
能，但看歪多少。偏移0.02毫米以内，把模座孔镗大镶套重新压可以救回来，费用一千五上下；歪得多了模座孔就废了，只能补焊重新加工孔位，费用三四千还得等机排期。所以压装那一步千万别省事。
导套油嘴多久打一次油？
注塑模我按班次打，白班开模前打一次二硫化钼锂基脂，每班压两三下就够，多了反而挤出来粘料灰。冲压模转速高，看行程，八万冲次左右补一次。打油前把旧油黑泥擦掉，直接补新油等于把研磨膏灌进间隙里。
小模能用滚珠导套吗？
看精度要求。滚珠导套间隙接近零、滑动阻力小，精密连接器模和薄壁件模我用过，确实顺；但它抗冲击差，滑块模和侧向力大的模别用，滚珠压出压痕就完蛋。普通玩具件、日用件模，滑动导套够用还便宜。
四组导柱导套必须对称布置吗？
标准做法是四角对称，但防呆场合会故意把其中一根偏移5到10毫米，防止上下模装反。我自己的习惯是客户没特殊要求就做防呆偏置，装反一套模的损失比这点对称性重要得多。
