模具导向机构怎么设计？导柱导套与内导柱的配置门道

先说一件让我没面子的事。前年一套家电外壳模，用到二十来万模次，产品分型面上开始冒细飞边，车间第一反应是锁模力不够，把注塑机锁模力往上加了两次，飞边纹丝不动。又怀疑型腔面碰伤，模板吊下来研磨，装回去飞边还在。折腾了差不多一个星期，我拿塞尺去量导柱导套，四角间隙三个是0.02mm出头，右下角那对已经到0.08mm——导向磨损失效，动定模每次合模都带着微小错位，塑料顺着错位缝挤出来，可不就是飞边么。换了那一对导柱导套，两百多块钱，飞边当天消失。

这事给我的教训很直接：模具上最不起眼的导向机构，坏了以后的症状全都会嫁祸给别人。很多模具设计新手眼里只有型腔和浇口，导向就是模架自带的那几根铁棒，从来不算"设计"。其实外导向怎么配、内导柱要不要加、锥面定位怎么布，每一条都是实打实的设计决策，做对了没感觉，做错了够你查一个礼拜。怎么把整套模具的骨架和分型面方案定下来，可以看这篇塑胶模具设计的完整流程，今天只聊导向系统这一件事。

模架导柱导套：直径、数量、导向长度怎么配

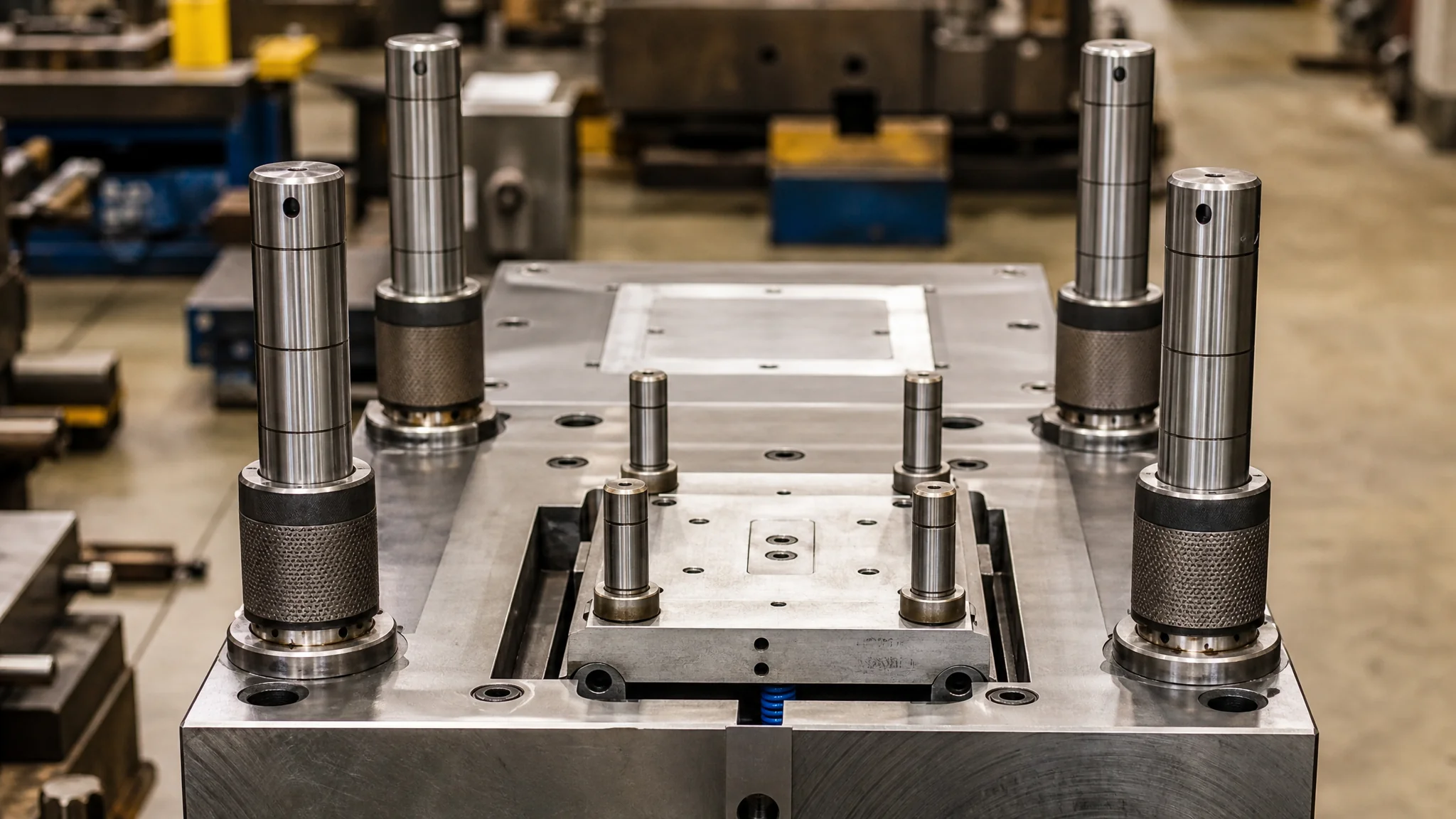

外导向就是模架四角（或对角两根）的导柱导套，直径按模板短边的8%-12%取，长度必须保证最大开模位置导柱还有一段留在导套里，配合间隙0.005-0.02mm。这四根棒子决定动定模每一次合模的相对位置。

直径和模板的搭配有现成的经验值。模宽250以下的小模，导柱φ16-20；350-500的中型模，φ30-40；800以上的大模，φ50-63起步。我更习惯用"短边8%-12%"去复核：400×500的模板，短边400，导柱就该在32-48之间，选φ40最常见。有人怕不结实往粗里选，其实导柱粗一档，孔也大一档，模板刚度白白被啃掉一块，没必要。数量上，小模两根对角布置的也见过，省是省了，抗偏载能力基本为零——只要模具有一点侧向力（斜顶、侧抽芯、偏心浇口都算），老老实实四角四根。长条形模具长度超过宽度两倍，长边中间各加一根，共六根，防模板中段挠曲。

导向长度是被忽略最多的一个数。模具开到最大，机械手取件、镶件安放，行程可能拉得很长，但导柱头部必须至少还有20-30mm含在导套里——悬出导套的导柱就是悬臂梁，合模瞬间全部侧向冲击力砸在导套口一条窄环带上，很快压出喇叭口。四根导柱还要做防呆：其中一根偏移3-5mm，或者对角两根直径差一档，模板装反了根本插不进去。这个设计每年都在救学徒的命。导套内壁开加油槽也别省，环形油槽一到两道，脂槽比油槽更存油。导柱选型的公差细节和规格表，这篇模具导柱选型避坑指南写得更细，可以对着用。

内导柱：精密模为什么一根都不能省？

内导柱（小导柱小导套）是顶针板和模脚之间的独立导向，专治顶针板悬垂：顶出时板子带着几十根顶针往前走，没有内导向，板会前后端不同步地摆。精密模具必须加内导柱，这不是选配项。

讲个原理你就明白。顶针板是架在两个模脚之间的一块"浮板"，顶出力从注塑机顶棍打在板背面中央，板两头没人扶。往前顶的瞬间，板像扁担一样中间拱、两头翘；回程靠回程杆拉，受力又变了。这一摆，顶针跟孔的配合就单边吃力，孔磨成椭圆，磨屑混进导滑面，磨损进入恶性循环。顶针板一晃，细顶针直接弯给你看——弯了卡在产品里，脱模拉白拉裂全来了。所以你看日本和欧洲的精密模，顶针板四角必有四根小导柱，有的中间还加两根，直径φ16-25，比外导柱细一号，配合间隙做得比外导向还紧，0.005-0.01mm一级。

我的实测体会：小导柱装在顶针板上、导套装在模脚垫块和动模垫板上的布局最稳；也有把小导柱固定在动模垫板、向下穿顶针板和顶针固定板的，导向跨度更长，顶出全程都被扶着，多花几百块，细顶针断头率肉眼可见往下掉。什么时候可以不加？产品简单、顶针粗短、模具寿命预期三五十万模次以内的低精度模，省了也就省了。但只要沾"精密"两个字，0.01mm级公差、细长顶针、多腔小产品，内导柱一根都不能省——这笔钱跟后面修顶针换板的成本比，零头都算不上。顶针本身的选用和断裂分析，看这篇模具顶针的类型规格详解。

锥面定位：大模的"零间隙"第二道防线

大模具单靠导柱导套不够——间隙是客观存在的，侧向力一大间隙就被"吃掉"。锥面定位块靠锥面吻合实现零间隙刚性定位，大型注塑模和压铸模合模精度的最后一道防线就是它。

道理不复杂。导柱导套再精密也是间隙配合，0.02mm的间隙平时无感，可大模的投影面积大，注射压力作用在分型面上的总力是几百吨级，再叠上压铸模的胀型力，导柱那点刚度就是细脖子。锥面定位块通常做成分型面上的一对对锥台和锥窝，常用60度锥角，淬火后配磨，合模时锥面完全贴合，侧向错位被机械锁定，理论上零间隙。大模四角各放一组，分型面轮廓附近再放几组小的；压铸模的定型镶块本身常直接做出合模锥面，一块顶一组定位块的用。

两个实操细节。第一，锥面必须耐磨：材料多选GCr15或Cr12MoV淬硬HRC58以上，文献和厂商手册里常见的做法是渗氮或镀硬铬再配磨，我自己经手的模里，42CrMo调质后高频淬火的锥面块用到四十万模次精度没明显走失。第二，留排气别闷死：锥面贴合面积不是越大越好，贴合环带做到有效接触就行，大块实体贴合面上开螺旋浅槽或留交叉油沟，既存脂又免得密闭型腔合模时憋气。这一块怎么和分型面的整体设计咬合，可以回看模具分型面的选择与飞边处理，两篇是上下游关系。

滚珠导柱 vs 滑动导套：什么时候值得多花钱

滑动导套便宜耐用、抗冲击，但间隙抹不掉；滚珠导柱用钢球过盈预压，配合间隙做到零甚至微负，定位精度高一个量级。精密注塑模和高速冲模用滚珠，普通量产模用滑动，这是我的分界线。

滑动导套是经典结构：导柱在导套里油膜滑动，间隙0.005-0.02mm（习惯上按H7/g6、H7/f6一类配合走），对中良好、抗冲击皮实，一套四根两百到四百块。滚珠导柱是另一套逻辑：导套里一圈钢球，球心圆直径比导柱和导套滚道的名义尺寸做成微过盈（0.005-0.01mm的预压量），合模时钢球夹在中间滚着走，径向间隙等于零，还把滑动摩擦变成了滚动摩擦。高速冲模一分钟几百次行程，滑动导套那个磨损速度根本顶不住，滚珠导柱几乎是标配；精密注塑模要求重复定位0.01mm以内、镜面产品怕错位的，也上滚珠。代价有两个：一是贵，一套1200-2000块；二是娇气，钢球架怕粉尘脏污、怕冲击，掉进铁屑就报废。所以我的习惯是：合模冲击大、环境脏的模具别硬上滚珠——老实滑动导套加锥面定位，效果不差，钱省一半。

顺带一句斜楔侧向定位：滑块抽芯机构里，斜楔（斜面锁紧块）在合模终了时压紧滑块背面，把冲压或成型的侧向力直接传到模板上，而不是让导柱去扛。斜楔面和滑块面的贴合率要配磨到位（红丹检查，接触斑70%以上），间隙留0.05mm以内的逃气量。斜楔不给力，滑块被胀 back，产品夹线处起阶梯——这种缺陷十有八九被冤枉成"导向不好"，其实锅在侧向定位。冲模里导向和卸料怎么配合，这篇冲压模具设计的结构与计算详解有展开。

导向件的材质与热处理：HRC58是底线

导柱导套主流材料GCr15（日标SUJ2）轴承钢，整体淬火HRC58-62； budget 紧的用20渗碳钢渗碳淬火，表面硬芯部韧；讲究的表面镀硬铬再抛光。低于HRC58的导向件，耐磨性断崖式下跌。

为什么偏偏是轴承钢？GCr15含碳1%左右、含铬1.5%上下，淬透性好，淬火后马氏体加细小弥散的碳化物，又硬又耐磨，圆度圆柱度能磨到0.002mm以内——说白了它就是为"圆柱面长期对滚对滑"而生的钢种，滚动轴承用了上百年，用在导柱导套上是本行。热处理上常见两条路线：整体淬火加低温回火，HRC58-62通体硬，简单直接；20钢渗碳淬火（渗层0.8-1.2mm）表面HRC58-62、芯部HRC35左右，抗冲击好一点，大头导柱用得多。导套有条件内孔镀硬铬，0.01-0.02mm镀层抛到镜面，耐磨再上一层。买导向件必看硬度报告——"大概淬了"四个字，我建议你直接当没淬。

验收的土办法也给你：新导柱到货，用硬度笔锉刀感一下打滑不打滑（老钳工的手感，比听供应商嘴靠谱）；外观上好的GCr15导柱表面是均匀的灰亮磨削纹，发蓝发黑或者有走刀振纹的直接退。预算够的模具，我固定用盘起或MISUMI的导向件，规格和公差都有据可查，MISUMI官网的技术资料可以直接对表。行业面上的行情可以佐证导向件的市场分量：根据中国模具工业协会的统计，2024年中国模具行业营业收入约3400亿元，标准化导向件作为模具配套的耗材属性品类，随模具保有量滚动更换，量一直不小，协会官网有公开年报可查。

磨损了会怎样：拉毛、卡滞、合模错位、飞边

导向磨损失效有一条清晰的恶化链：间隙扩大→动定模合模错位→分型面局部离缝→产品飞边；同时导柱表面拉毛→开合模卡滞、模板无法到位。两条症状都指向导向时，先量间隙再动手。

回到开头那个案例补个后续。那对0.08mm间隙的导柱导套拆下来，导柱表面已经能看到轴向拉毛的亮痕——润滑脂干涸后干摩擦磨的，导套口有轻微喇叭口。处理办法分三步：轻度拉毛用油石沿圆周方向轻轻推掉毛刺、抛光，换新导套对间隙；间隙超差就直接成对换新，别只换一根——新旧配合的间隙不一致，模板会被"别"住，越用越歪。日常预防就三招：定期打脂（3-5万模次补一次锂基脂，压铸模用石墨脂顶高温）；每10万模次拿塞尺或百分表核一次四角间隙并记录，间隙趋势比绝对值更早暴露问题；车间环境脏的，导套加防尘圈。还有一个容易被冤枉的环节：模具吊装碰撞或长期单侧受力，模板平行度超差，导柱被迫当"调平件"用，弯矩吃进去，磨损翻倍——核模板平行度（四角打表，高差0.02mm以内）和核间隙同样重要。

什么时候该升级配置？产品公差收紧到±0.01mm、高速冲压上量、或者大模频繁出飞边查不出别的原因——这三类信号，我建议直接把滑动导套升级成滚珠导柱、加锥面定位块，一次到位。修修补补换标准件，一年下来花的钱比升级还多，这种账很多模厂都算过，只是懒得算。精密模具公差怎么整体控制到0.01mm级，这篇精密注塑模具的公差控制拆解可以连起来读。

常见问题

导柱导套的配合间隙到底留多少合适？

普通模具单边0.005-0.02mm，习惯上按H7/g6一类配合走；精密模往小里取0.005-0.01mm，再紧就得靠滚珠导柱的过盈预压实现零间隙。别贪紧——间隙小于0.005mm的滑动导套，油膜存不住，反而容易干摩擦咬死。

小模具可以不加内导柱吗？

可以，看顶针配置。顶针粗短、数量少、产品精度要求一般的模，顶针板靠回程杆导着也能凑合。但顶针细长（1mm级）、数量多、公差要求0.02mm以内的，内导柱是保命件。我的经验：细顶针断头率突然上升，先查顶针板导向，再查顶针本身。

导柱拉毛了还能修复吗？

看深度。指甲盖能抠到的划痕就别修了，直接换；轻微拉毛发亮，油石圆周向推磨加抛光还能救一阵。修复后必须换新导套并重新配间隙，旧导套的喇叭口会把新导柱又磨坏。注意导柱导套要成对换，单换一边是白干。

滚珠导柱为什么怕脏？

钢球和滚道是微过盈滚动，零间隙意味着没有藏污空间。粉尘铁屑一旦进入滚道，钢球把它们压进表面，就是压出一个个压坑，精度立刻报废。环境脏的车间给滚珠导柱配防尘圈，没条件防尘的模具老实用滑动导套加锥面定位。

锥面定位和导柱导套冲突吗？

不冲突，是接力关系。合模前段靠导柱导套快速对正，合模终了锥面块贴合，把最终位置零间隙锁死。导柱管"过程"，锥面管"终点"，大模两套都要有，小模一般用不着锥面。注意锥面别做成全封闭，留排气和存脂的沟槽。

写到这里，导向机构的门道基本都在上面了。我的个人偏向很明确：外导向按模板尺寸老实配，别抠直径；精密模的内导柱是刚需不是选配；大模该上锥面就上，别让导柱一个人扛几百吨；滑动和滚珠之间，我多数时候选滑动加锥面的组合——便宜、抗造、好修，只有高速冲和真精密模才请滚珠出山。导向这东西平时隐形，出事的时候全是它的戏。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
