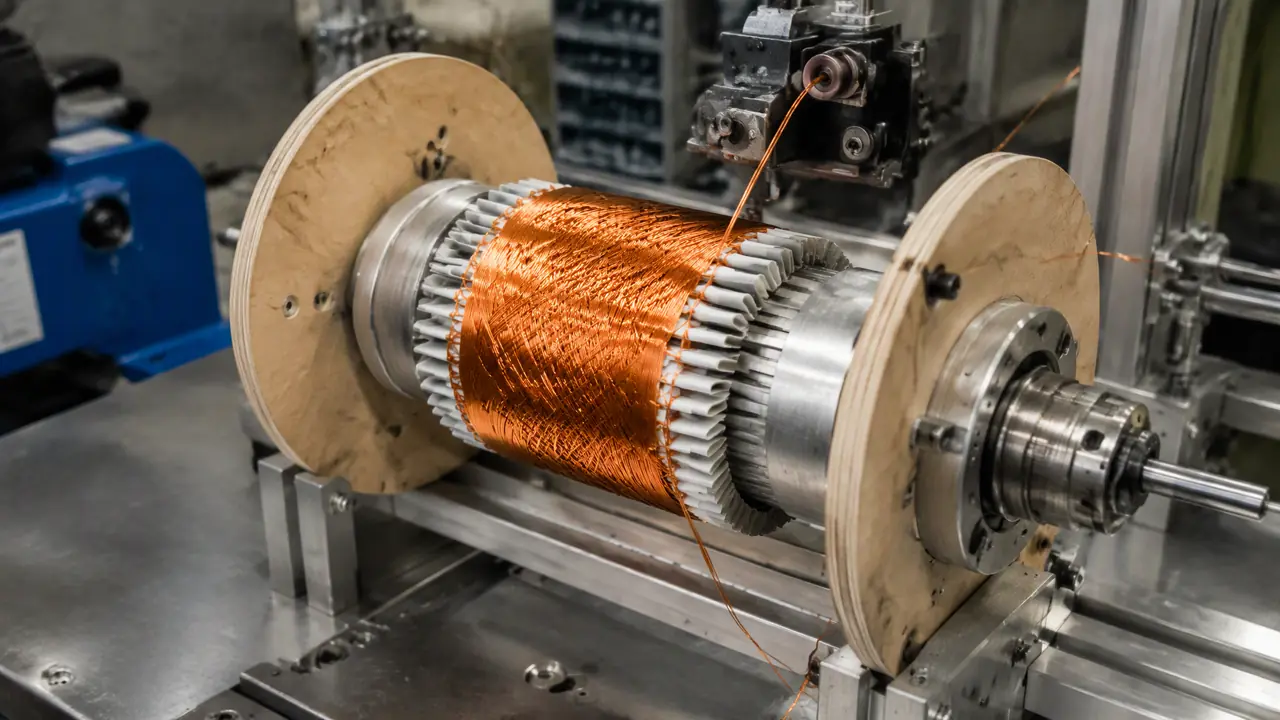

电机绕线模具怎么选怎么做？放尺公差与活络模实战
别绕了，电机绕线模具不是什么精密模，命门就一条：放尺。芯子尺寸照定子槽形放，绕出来的线圈才嵌得进槽，错半个毫米就返工。材质看批量，铝模芯打样、45号钢淬火量产，价差一倍。下单前把线径、匝数、槽形三样问死，比什么都强。
上周五有个电机厂的采购拿着一把嵌不进槽的线圈来找我，我掂了掂就说：八成是电机绕线模具放尺没放对。照定子槽形图纸原尺寸车模芯，是新手翻车的头号原因。
他一拍大腿，说模芯就是照图纸车出来的。这种事我见得太多了。干了十几年绕线机和绕线模这行，我太清楚这东西的分量——电机绕线模具的成本不到定转子冲片模的零头，可它决定的是每一把线圈的口型和周长。模子歪一点，几百米漆包线就白绕。这篇文章就把放尺、材质、张力这几件最容易翻车的事掰开讲。
绕线模放尺怎么算，照图纸车为什么装不进槽
放尺的关键是给线圈留出脱模回弹和绝缘空间，模芯周长要比定子铁芯槽形的展开周长收3%到5%，槽宽方向再让出绝缘纸和整形余量，照图纸原尺寸车模芯基本必翻车。这个百分比不是我拍脑袋，是我拿游标卡尺在返工件上量出来的。
具体怎么落手，拿一台常见的Y2系列电机定子举例。铁芯内径算出来线圈内孔大约是98毫米，真正下模芯的时候我一般放到101到102毫米，也就是放1毫米多的模，绕完脱模线圈一回弹，正好落到图纸要的尺寸。放大了线圈松，端部整形收不拢；放小了嵌线时撑不开槽，绝缘纸被刮破，耐压测试直接报警。
这个坑我踩过。有一年图省事照槽形图纸直接车了一批模芯，绕了三十多台定子才发现嵌线全靠砸，最后返工拆线重绕，光铜线就废了一百多公斤，那年旺季的利润全填进去了。从那以后我定了个规矩：新模必须先绕一件试嵌，量完实际线圈尺寸再投产。
对了，说到放尺还有个细节容易漏——线圈是绕在模芯上的，漆包线本身有张力回缩，线径越粗回缩越狠。0.6毫米以下的细线放2%就够了，1.0毫米往上的粗线得放到4%左右，功率大的电机线粗，这条更要盯紧。跟蒸馒头放碱一个道理，凭手感不如拿小本本记死几个自己验证过的数。
铝模芯和钢模芯怎么选，一套绕线模到底多少钱
打样和小批量选铝合金模芯，轻、好改、一套几百到两千；量产批量上45号钢或40Cr淬火模芯，耐磨不拉毛，一套两千到八千不等，挡板配酚醛层压板或尼龙板。价格主要跟着尺寸和活络结构走，不是跟着材质单价走。
我自己的偏向很明确：批量超过两百台定子，直接上钢模芯。铝的便宜是真便宜，可漆包线在张力下天天磨，三个月模芯表面就拉出沟，线圈外毛毛糙糙，绝缘层暗伤都看不出来，烧电机的时候你查不到根上。下面这张表是我按去年自己的报价单整理的，各地人工行情不同，看个量级。
| 项目 | 铝模芯打样 | 钢模芯量产 | 活络模 |
|---|---|---|---|
| 一套价格 | 500-2000元 | 2000-8000元 | 6000-15000元 |
| 常用材料 | 6061铝合金 | 45号钢淬火或40Cr | 钢芯加分片挡板 |
| 适用批量 | 几十台以内 | 几百台起步 | 多规格换型 |
| 寿命 | 3-6个月表面拉毛 | 两三年以上 | 换规格只换挡板 |
| 交付周期 | 3-5天 | 7-12天 | 15天上下 |
活络模要多说两句。它是模芯不动、挡板按线圈尺寸换的搞法，一套模子应付十几个型号。检修类电机厂一个月接的单子五花八门，全靠它压库存。但我见过一家小厂跟风买活络模，结果他们常年就生产两个型号，分片拼装的挡板每次装完都得拿百分表校同心，装一次十几分钟，最后算下来还不如直接开两套整体模划算。设备要跟订单结构走，别人用得好不代表你用得好。
顺带提醒一句买模子的事。市面上一批一百来块钱的"通用绕线模"是小作坊用回收铝翻砂铸的，表面气孔多，绕不了几把线模芯就起毛刺，挂线。便宜的模具省下的钱，不够一次返工的铜线钱。
绕线时的张力、排线和脱模，土办法好不好使
张力给到漆包线抗拉强度的大约六成，机器上用弹簧或摩擦片张力器调；排线靠挡板间距定宽度，脱模前松一半张力再抽芯，硬拉必散线。这三件事互相咬着，坏一件整批线圈报废。
张力太大，漆膜在模芯棱边上磨薄了，耐压打不住；太小，线圈松松垮垮不成型，嵌线的时候端部打架。我的经验是拿手拽一下线，能感觉到明显阻力但一掰还能拉动，这个手感对应的张力基本就对了。讲究的厂子上张力器带数显的，50牛到80牛之间调，省得靠老师傅的手当传感器——老师傅一休假，全线线圈尺寸飘。
排线这一环，挡板内距直接圈死线圈的宽度。有的老师傅拿土办法，绕完一把线拿画针在挡板上划一道记号，下一把照着对，一台机器一天绕二十来把，误差能压在半毫米内。说实话这种手艺现在越来越少了，年轻人更愿意花几百块上自动排线，我觉得值，一两个人工钱一年就回来了。
脱模是最后一步，也最容易前功尽弃。绕完别急着抽芯，先停机松线，让线圈自己缩一缩，整体模的从侧面开合页取，活络模的抽芯后再拆挡板。急脾气的人容易在这里散线，一散就是一把，几百块又没了。
回到开头那把线圈。我让那位采购把定子槽形、绝缘规范和线径发过来，照放3%的规矩重新放尺车了一套钢模芯，四天后到货试绕，嵌线师傅当天就打电话说手感对了，一把线十来分钟进槽，不用锤子了。绕线模这东西不贵，可它天天在你的绕线机上转，尺寸对一次，后面每一把线圈都对。
常见问题
绕线模可以自己动手做吗？
小电机打样完全可以，找一段铝棒或尼龙棒在车床上车到放尺后的尺寸，两端加挡板就行。但批量生产不建议，自制模芯表面光洁度撑不住，漆包线磨毛了绝缘等级往下掉，还是外发给专做绕线模的厂家划算。
活络绕线模和整体绕线模哪个好？
型号多、每种量少的检修厂用活络模，一套顶十几套；型号固定、批量大直接开整体模，尺寸稳定装夹快。先数数自己一年要绕几个型号，再决定花这份钱。
绕线模一般能用多久需要更换？
钢模芯正常用两三年，主要看模芯表面有没有拉毛和磕碰凹坑，绕出来的线圈外表面一挂一挂的毛刺就该修了。铝模芯寿命短些，三五个月就得检查，修模具师傅拿细砂纸打光还能再顶一阵。
绕线机不装模具直接手绕线圈行不行？
修电机换个一两只线圈，老师傅手绕加木模土法子还能对付。但手绕的匝数和松紧全凭手感，线圈尺寸一把一个样，嵌线效率低，量产必须上模，不然铜线废得比模具钱快多了。
